主机硬件参数 | |
处理器 | ROCKCHIP RK3566 四核A55 1.8GHz |
内存 | LPDDR4 2GB或4GB/8GB |
存储 | EMMC 8GB/16GB或64GB |
音频 | 功放喇叭 2路3W （有插座，可外接） |
麦克风 (有插座，可外接) | |
网络接口 | 1路以太网 100/1000M |
无线WIFI 2.4G/5G(AP6256) | |
蓝牙 5.0+BLE(AP6256) | |
4G CAT1 (标配不带，可选配) | |
USB接口 | 1路USB OTG 2.0 接口（可ADB） |
1路USB HOST 3.0接口 | |
3路USB HOST 2.0接口 | |
1路USB HOST 2.0 内置接口 | |
显示接口 | HDMI 2.0 输出 1920x1080 |
7寸显示屏 HD 720x1280 500 cd/m2 | |
指示灯 | 一路电源灯，一路系统运行灯 |
RTC | 内置RTC (HYM8563) 耗电量0.25uA 可持续4年 |
可扩展接口 | 3路SPI (有插座，可外接) |
4路TTL串口 (有插座，可外接) | |
可扩展接口 | 2路I2C (有插座，可外接) |
12V / 5V / 3.3V 电源输出（有插座，可外接） | |
1路可控GPIO，可操作整机开电及关电（有插座，可外接） | |
28路GPIO可复用串口或SPI口（有插座，可外接） | |
双路MIPI CSI 摄像头接口 (有插座，可外接) | |
电源输入 | 12V 2A以上 DC5.5x2.1 |
支持系统 | Android / Ubuntu/ Linux+QT |

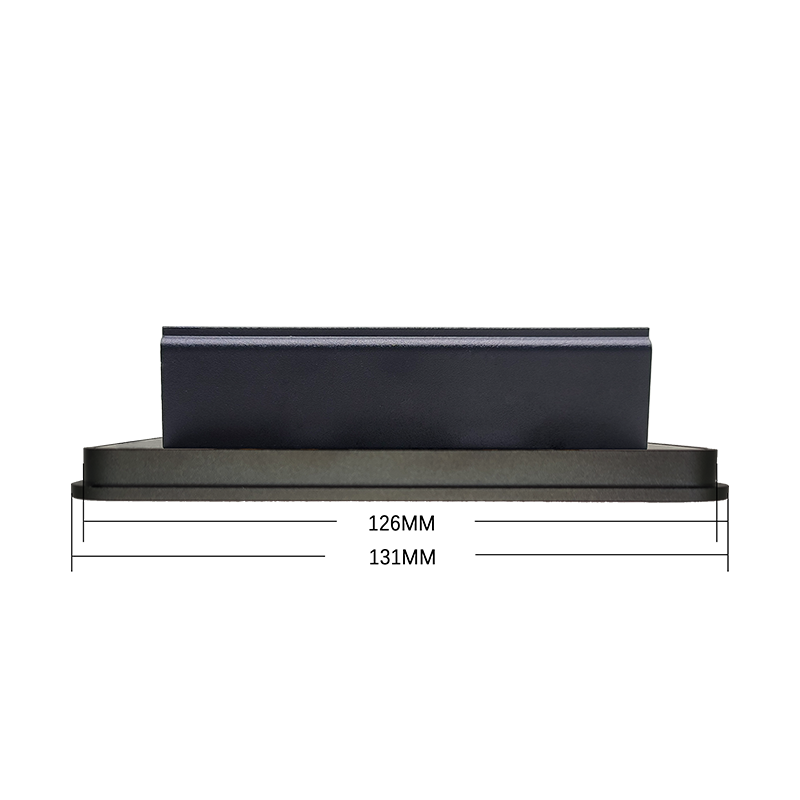

液晶显示屏参数 显示屏 7 TFT IPS 全视角 16:10 亮度 500cd/m2 分辨率 HD 720x1280 可视区域 152.32mmx89.21mm 外型尺寸 含外壳正面 195mmx132mm 最大色位 16.7 对比度 800 : 1 响应时间 10ms 组装方式 屏+触摸全贴合工艺 功耗 平均1.1W，最大1.1W
触控参数 | |
触控 | 投射式 10点触摸 |
产品结构 | G+FF |
分辨率 | 720x1280 |
透光率 | 90% |
响应时间 | 小于5ms |
表面硬度 | 7H |
触控通讯 | I2C |
静电等级 | 接触6KV 空气8KV |
环境参数 工作温度 -10℃- 60℃ 存储温度 -30℃ - 70℃ 相对湿度 10%~80% 40℃ 震动 1.5Grms@5~500Hz,random,1hr/axis 冲击 10G,11秒间隔，半正旋波 适应场景 半室外（棚室）
主机硬件参数 | |
处理器 | ROCKCHIP RK3566 四核A55 1.8GHz |
内存 | LPDDR4 2GB或4GB/8GB |
存储 | EMMC 8GB/16GB或64GB |
音频 | 功放喇叭 2路3W （有插座，可外接） |
麦克风 (有插座，可外接) | |
网络接口 | 1路以太网 100/1000M |
无线WIFI 2.4G/5G(AP6256) | |
蓝牙 5.0+BLE(AP6256) | |
4G CAT1 (标配不带，可选配) | |
USB接口 | 1路USB OTG 2.0 接口（可ADB） |
1路USB HOST 3.0接口 | |
3路USB HOST 2.0接口 | |
1路USB HOST 2.0 内置接口 | |
显示接口 | HDMI 2.0 输出 1920x1080 |
7寸显示屏 HD 720x1280 500 cd/m2 | |
指示灯 | 一路电源灯，一路系统运行灯 |
RTC | 内置RTC (HYM8563) 耗电量0.25uA 可持续4年 |
可扩展接口 | 3路SPI (有插座，可外接) |
4路TTL串口 (有插座，可外接) | |
可扩展接口 | 2路I2C (有插座，可外接) |
12V / 5V / 3.3V 电源输出（有插座，可外接） | |
1路可控GPIO，可操作整机开电及关电（有插座，可外接） | |
28路GPIO可复用串口或SPI口（有插座，可外接） | |
双路MIPI CSI 摄像头接口 (有插座，可外接) | |
电源输入 | 12V 2A以上 DC5.5x2.1 |
支持系统 | Android / Ubuntu/ Linux+QT |
液晶显示屏参数 显示屏 7 TFT IPS 全视角 16:10 亮度 500cd/m2 分辨率 HD 720x1280 可视区域 152.32mmx89.21mm 外型尺寸 含外壳正面 195mmx132mm 最大色位 16.7 对比度 800 : 1 响应时间 10ms 组装方式 屏+触摸全贴合工艺 功耗 平均1.1W，最大1.1W
触控参数 | |
触控 | 投射式 10点触摸 |
产品结构 | G+FF |
分辨率 | 720x1280 |
透光率 | 90% |
响应时间 | 小于5ms |
表面硬度 | 7H |
触控通讯 | I2C |
静电等级 | 接触6KV 空气8KV |
环境参数 工作温度 -10℃- 60℃ 存储温度 -30℃ - 70℃ 相对湿度 10%~80% 40℃ 震动 1.5Grms@5~500Hz,random,1hr/axis 冲击 10G,11秒间隔，半正旋波 适应场景 半室外（棚室）

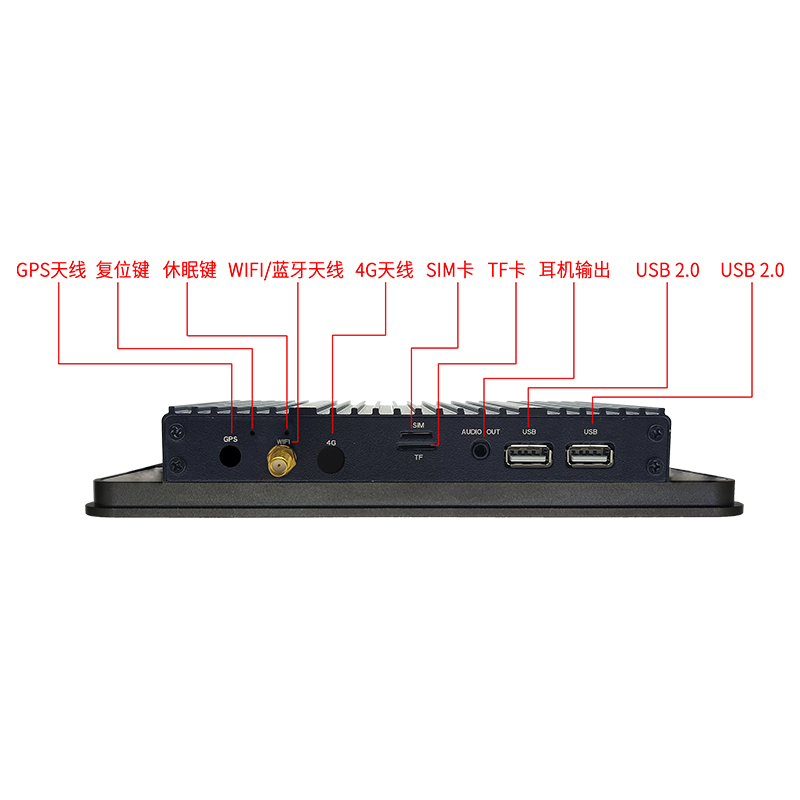

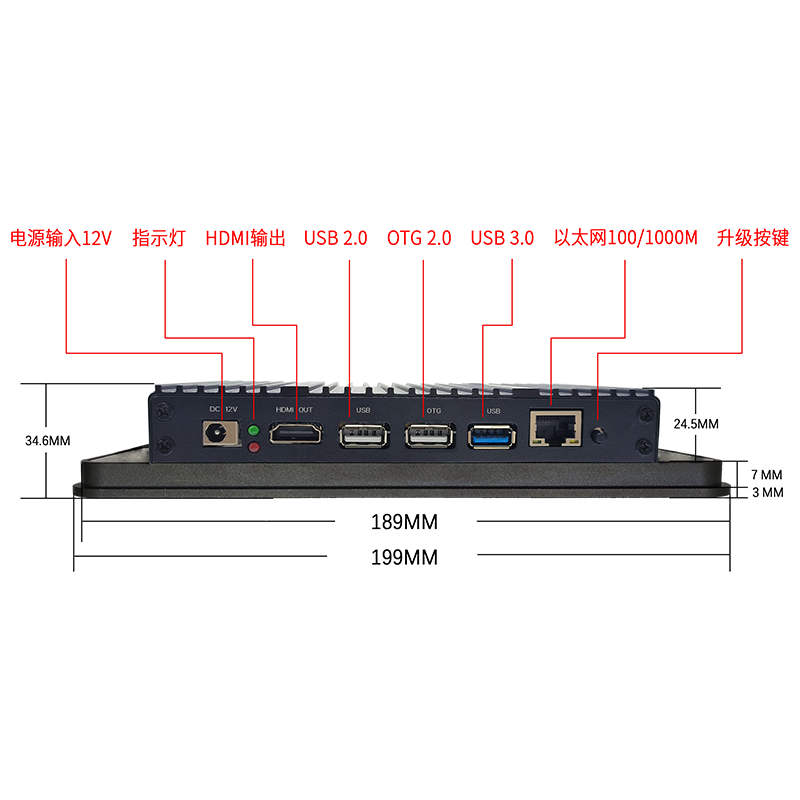

展示图库
