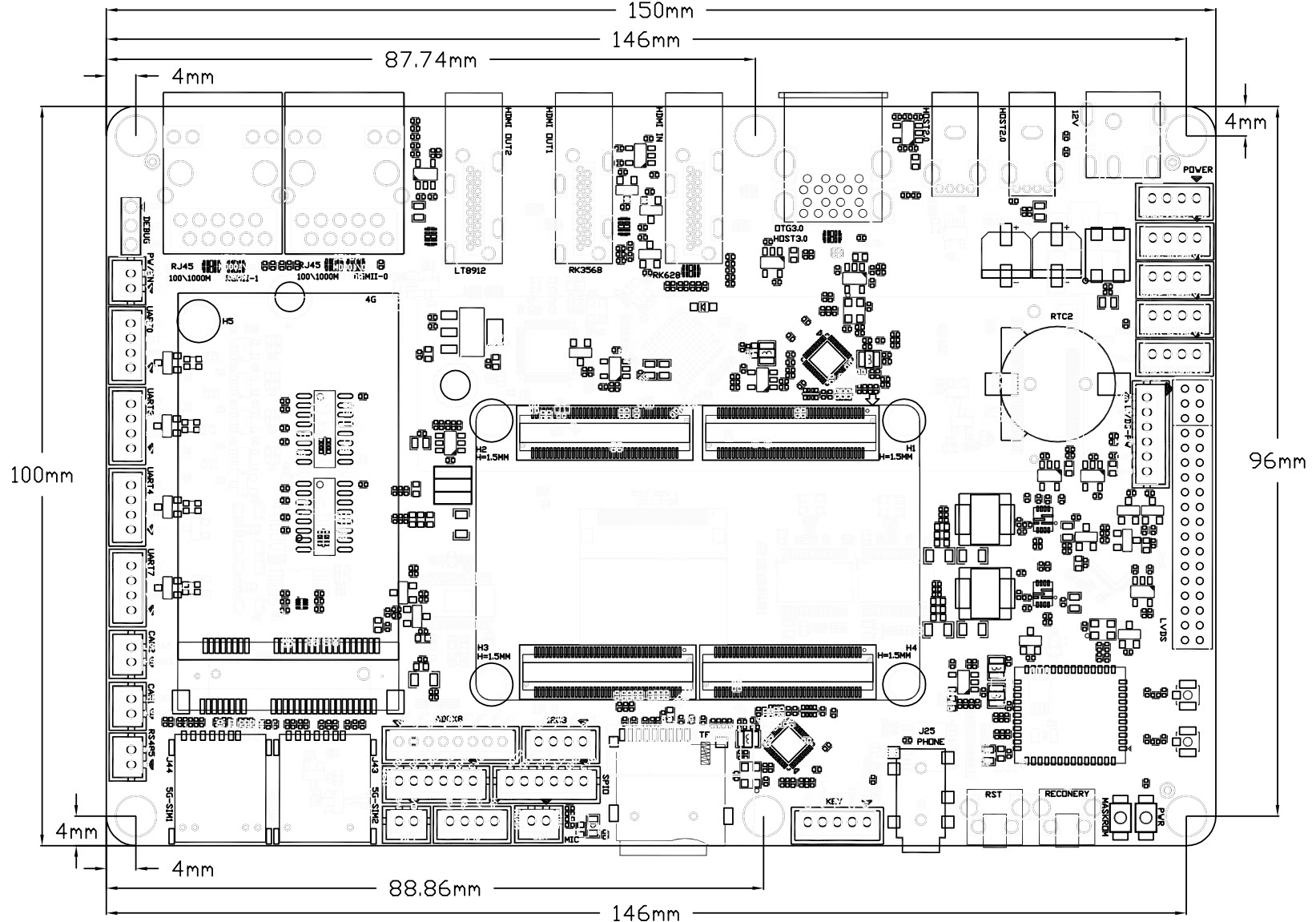

尺寸

150mm长*100mm宽*20mm高

连接方式

板对板连接器

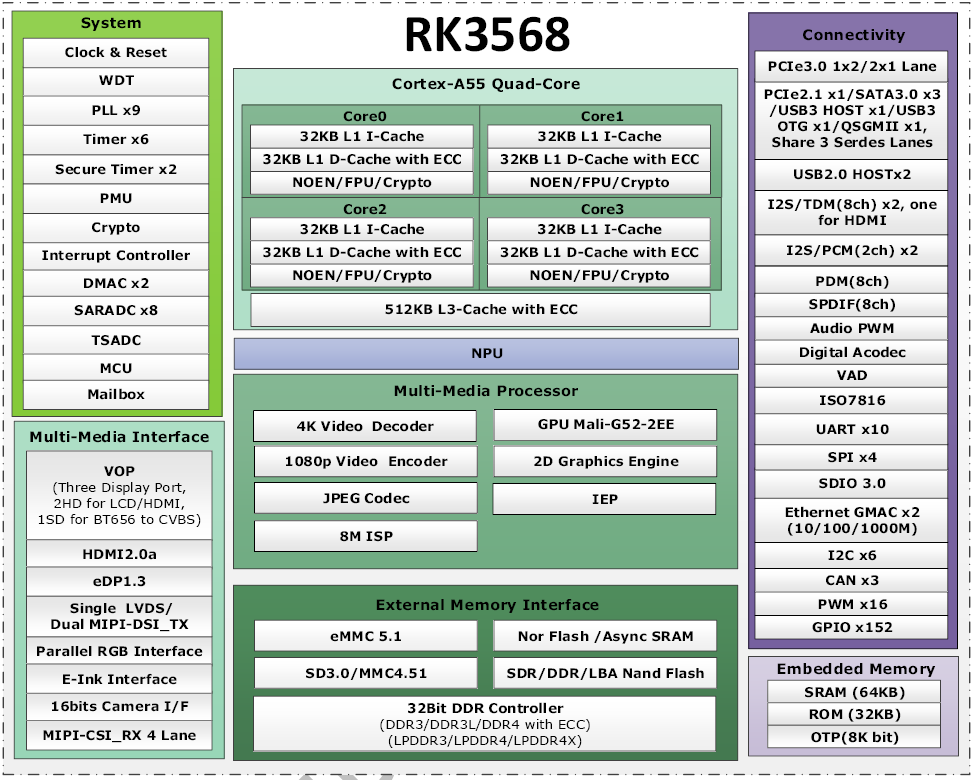

CPU

ROCKCHIP RK3568 四核A55

ROCKCHIP RK3568B2 四核A55

ROCKCHIP RK3568J 四核A55

ROCKCHIP RK3568M 四核A55

GPU

Mali G52

内存

LPDDR4 标配2GB 选配1G/4GB/8GB

存储器

EMMC 5.1 标配8GB 选配16GB/32G/64G

电源管理

RK809-5

工作电压

12V 2A以上

支持系统

Android/Debian/Buildroot+QT/

Ubuntu/Open Harmony

运行温度

-10到+75度

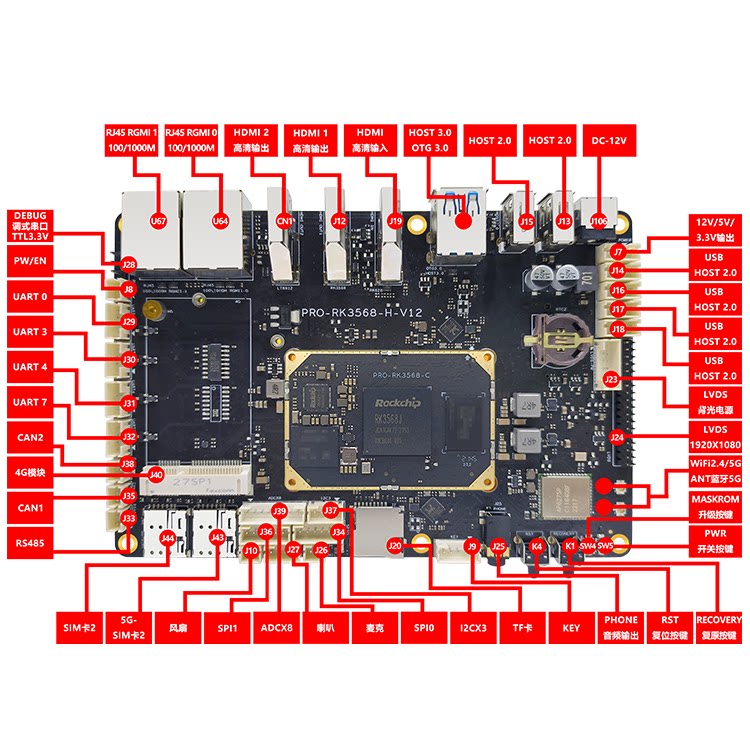

USB 2.0

6路USB，2路外接标准USB， 4路内接

USB 3.0

2路外接标准USB 3.0接口，其中一路为OTG 3.0

串口

5路TTL串口，其中一路为DEBUG

HDMI1显示

支持4K/1080P

HDMI2显示

支持1080P

EDP显示

支持EDP显示输出 最高1080P

LVDS显示

支持双8 LVDS显示输出 最高1920x1080

MIPI DSI 显示

1路 DSI显示输出 最高2K

以太网

2路 以RGMII太网 10M/100M/1000M

语音输出

1路耳机左右声道输出，二路喇叭输出 5W/8欧

语音输入

1路麦克风输入

CAN

2路CAN总线

RS485

1路RS485

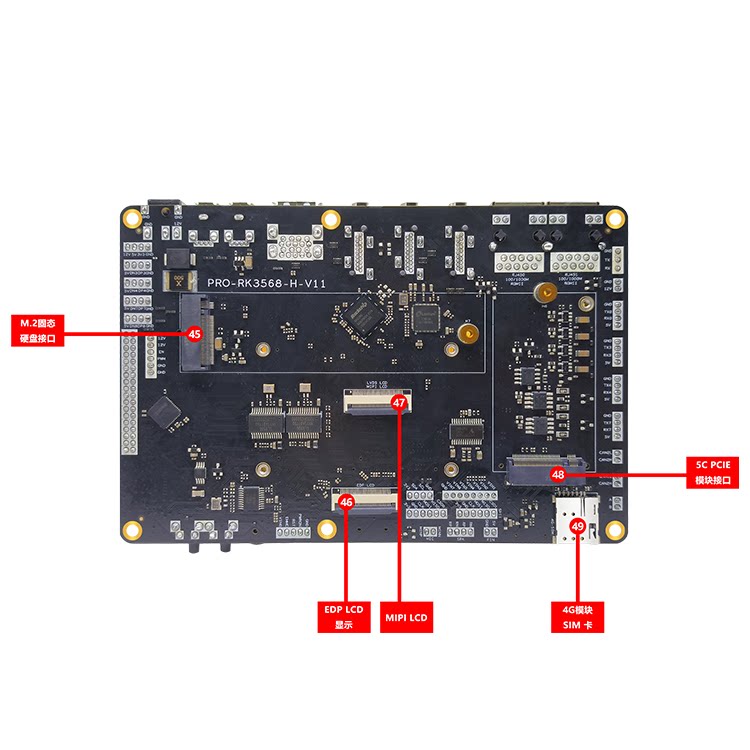

M.2

支持一路M.2 固态硬盘接口

5G

支持一路PCIE 5G 模块接口

TF卡

TF卡接口最大128G

WIFI

AP6275P WIFI6

蓝牙

AP6275P 蓝牙 5.0

SPI

2路SPI接口

I2C

2路I2C接口

GPS

外置GPS（可选）

ADC

8路ADC输入

3G/4G

4G功能,PCI-E 3G/4G上网

RTC实时时钟

HYM8563 外置纽扣电池支持掉电时间保存

系统升级

支持本地USB升级
