主要硬件参数 | |

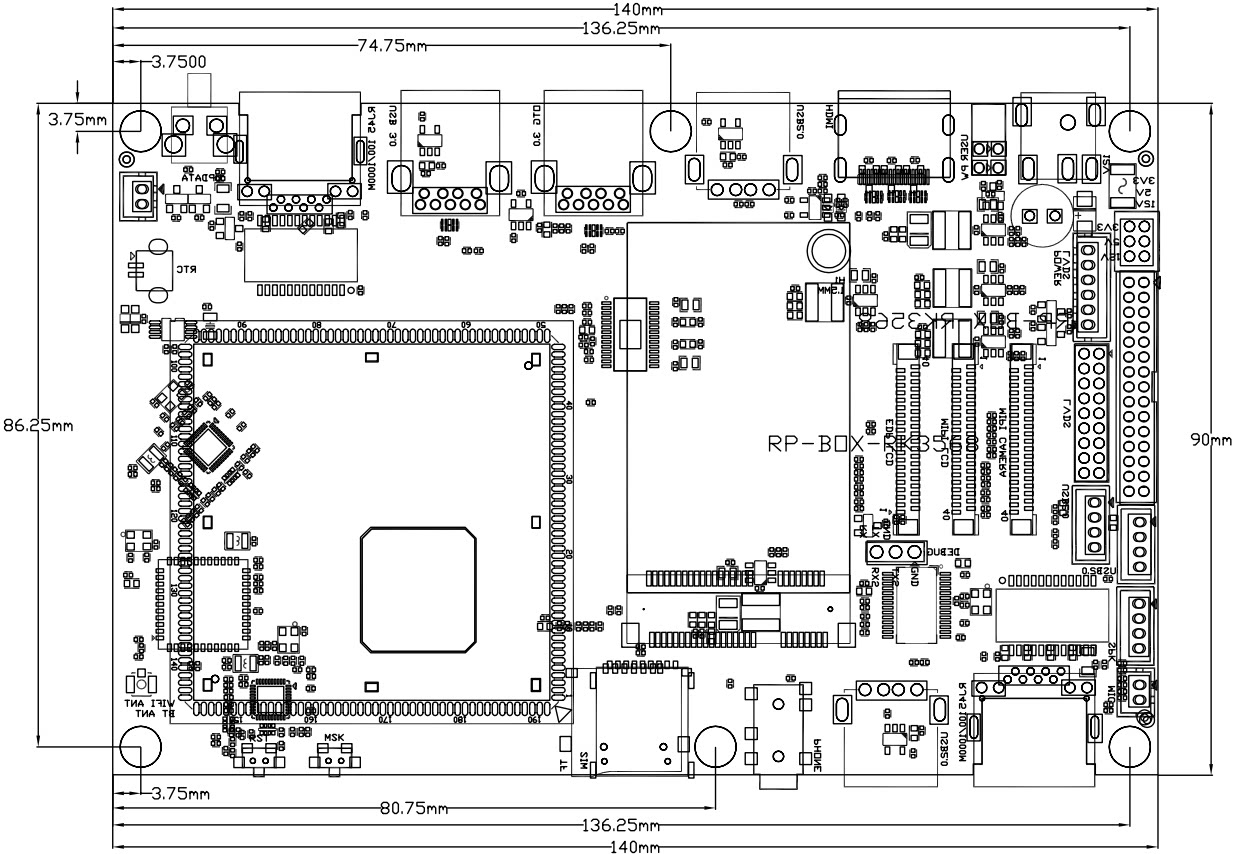

主板尺寸 | 140mm长*90mm宽*14mm高 |
CPU | ROCKCHIP RK3568J 四核A55 |
NPU | 1T 算力神经网络单元 |
GPU | ARM G52 2EE |
内存 | LPDDR4标配1GB 选配2GB/4GB |
存储器 | EMMC 5.1 标配8GB 选配16GB/32GB |
电源管理 | RK809-5 |
工作电压 | 12V 2A以上 |
支持系统 | Android/Debian1/Buildroot+QT/ Ubuntu/Open Harmony |
运行温度 | -10+75度 商业级 |

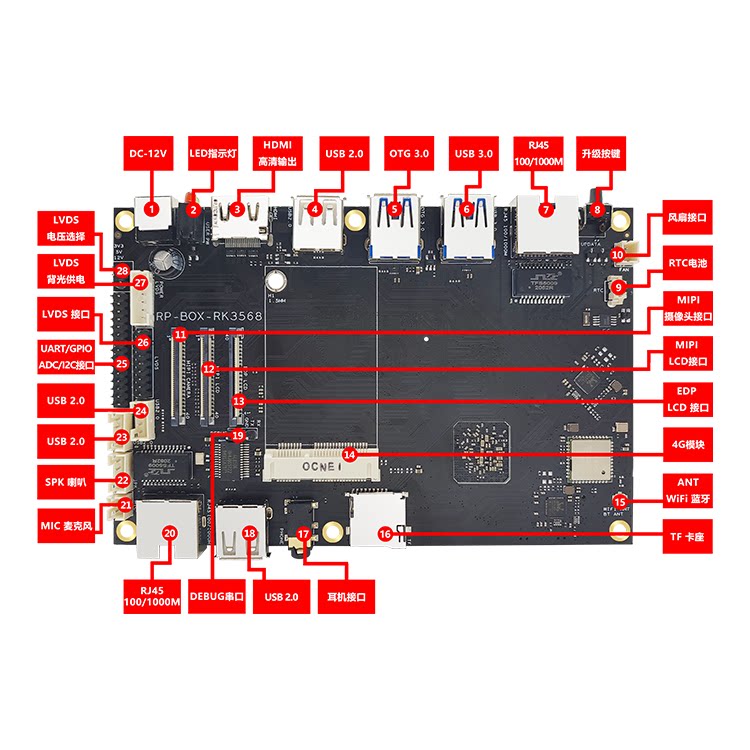

主板常用接口 | |
USB HOST | 6路USB口（4路外接，2路内插式 ） 一路USB 3.0，另一路OTG3.0 |
串口 | 6路TTL 3.3V电平 |
SPI | 1路SPI0 |
I2C | 1路I2C1 |
ADC | 2路ADC模拟输入口 |
其他扩展接口 | 15路IO（复用串口及SPI） |
HDMI输出 | HDMI 2.0 (可与MIPI/EDP/LVDS异显) |
MIPI DSI 显示 | 支持4 lane 显示接口最高1920x1200 |
eDP 显示 | 2 lane 最高 1920x1080 |
LVDS显示 | 支持单路6/8位 LVDS输出最高1280x800 |
MIPI CSI 输入 | 2路摄像头 可支持双MIPI raw数据输入 |
以太网 | 1路 10M/100M/1000M |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 5W/8欧 |
语音输入 | 1路麦克风输入 |
以太网 | 支持二路千兆以太网（RTL8211F x2） |
WIFI | WIFI 2.4G/5G 双频(AP6256) |
蓝牙 | 1路5.0G 蓝牙+BLE(AP6256) |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
3G/4G | 可内置4G功能,PCI-E 3G/4G上网 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池支持掉电时间保存(独立 HYM8563) |
系统升级 | 支持本地USB升级 |
主要硬件参数 | |
主板尺寸 | 140mm长*90mm宽*14mm高 |
CPU | ROCKCHIP RK3568J 四核A55 |
NPU | 1T 算力神经网络单元 |
GPU | ARM G52 2EE |
内存 | LPDDR4标配1GB 选配2GB/4GB |
存储器 | EMMC 5.1 标配8GB 选配16GB/32GB |
电源管理 | RK809-5 |
工作电压 | 12V 2A以上 |
支持系统 | Android/Debian1/Buildroot+QT/ Ubuntu/Open Harmony |
运行温度 | -10+75度 商业级 |
主板常用接口 | |
USB HOST | 6路USB口（4路外接，2路内插式 ） 一路USB 3.0，另一路OTG3.0 |
串口 | 6路TTL 3.3V电平 |
SPI | 1路SPI0 |
I2C | 1路I2C1 |
ADC | 2路ADC模拟输入口 |
其他扩展接口 | 15路IO（复用串口及SPI） |
HDMI输出 | HDMI 2.0 (可与MIPI/EDP/LVDS异显) |
MIPI DSI 显示 | 支持4 lane 显示接口最高1920x1200 |
eDP 显示 | 2 lane 最高 1920x1080 |
LVDS显示 | 支持单路6/8位 LVDS输出最高1280x800 |
MIPI CSI 输入 | 2路摄像头 可支持双MIPI raw数据输入 |
以太网 | 1路 10M/100M/1000M |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 5W/8欧 |
语音输入 | 1路麦克风输入 |
以太网 | 支持二路千兆以太网（RTL8211F x2） |
WIFI | WIFI 2.4G/5G 双频(AP6256) |
蓝牙 | 1路5.0G 蓝牙+BLE(AP6256) |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
3G/4G | 可内置4G功能,PCI-E 3G/4G上网 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池支持掉电时间保存(独立 HYM8563) |
系统升级 | 支持本地USB升级 |

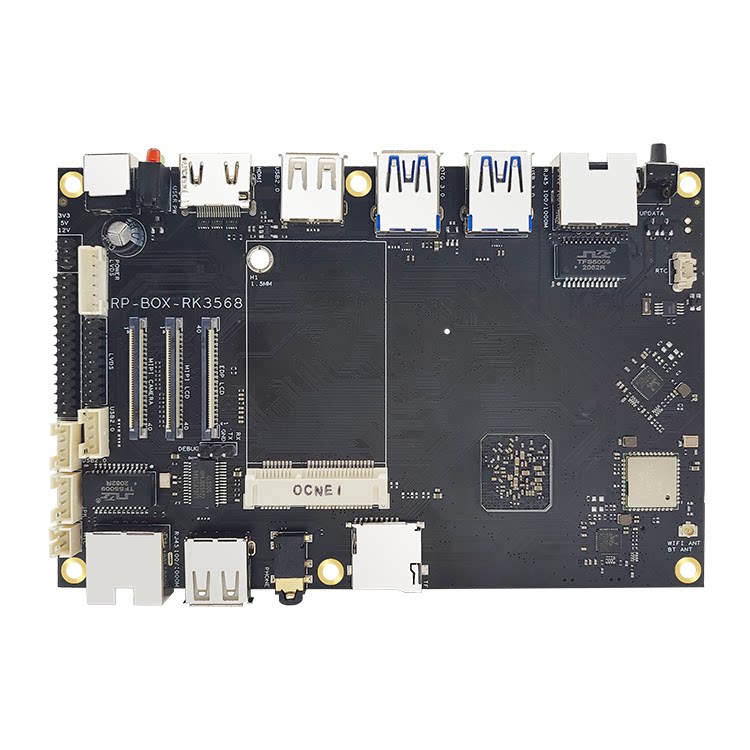

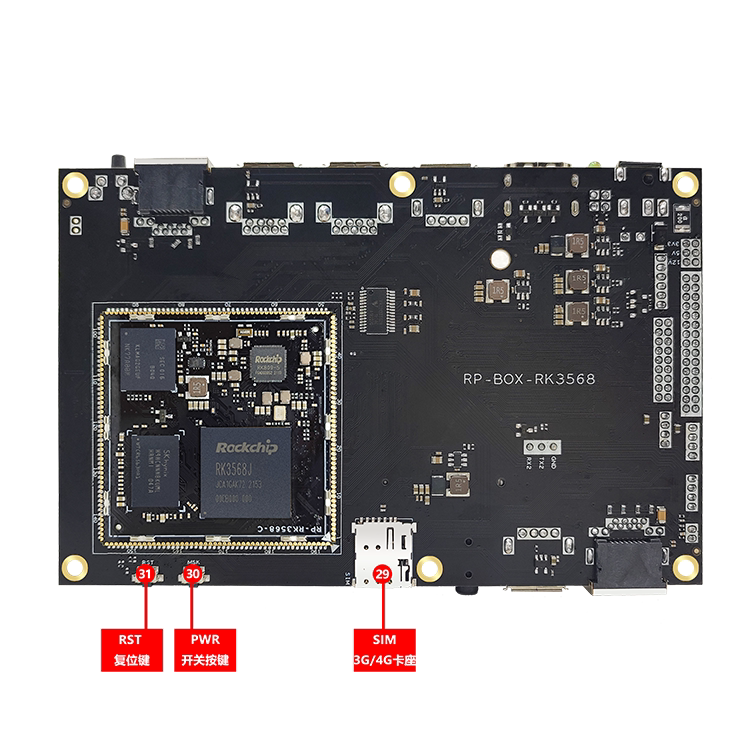

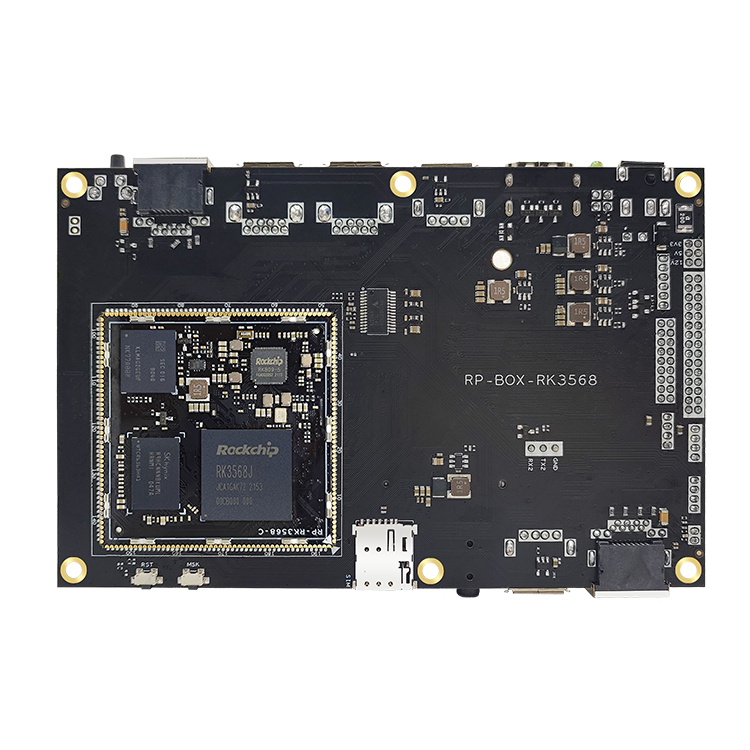

展示图库
