主要硬件参数 主板尺寸 140mm长*90mm宽*14mm高 CPU ROCKCHIP RK3568B2 四核A55 NPU 1T 算力神经网络单元 GPU ARM G52 2EE 内存 LPDDR4标配2GB 选配4GB/8GB 存储器 EMMC 5.1 标配8GB 选配32GB/64GB 电源管理 RK809-5 工作电压 12V 2A以上 支持系统 Android/Debian/Buildroot+QT/ Ubuntu/Open Harmony 运行温度 -10+75度 商业级
主板常用接口 | |
USB HOST | 6路USB口（4路外接，2路内插式 ） 一路USB 3.0，另一路OTG3.0 |
串口 | 6路TTL 3.3V电平 |
SPI | 1路SPI0 |
I2C | 1路I2C1 |
ADC | 2路ADC模拟输入口 |
其他扩展接口 | 15路IO（复用串口及SPI） |
HDMI输出 | HDMI 2.0 (可与MIPI/EDP/LVDS异显) |
MIPI DSI 显示 | 支持4 lane 显示接口最高1920x1200 |
eDP 显示 | 2 lane 最高 1920x1080 |
LVDS显示 | 支持单路6/8位 LVDS输出最高1280x800 |
MIPI CSI 输入 | 2路摄像头 可支持双MIPI raw数据输入 |
以太网 | 1路 10M/100M/1000M |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 5W/8欧 |
语音输入 | 1路麦克风输入 |
以太网 | 支持二路千兆以太网（RTL8211F x2） |
WIFI | WIFI 2.4G/5G 双频(AP6256) |
蓝牙 | 1路5.0G 蓝牙+BLE(AP6256) |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
3G/4G | 可内置4G功能,PCI-E 3G/4G上网 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池支持掉电时间保存(独立 HYM8563) |
系统升级 | 支持本地USB升级 |
主要硬件参数 主板尺寸 140mm长*90mm宽*14mm高 CPU ROCKCHIP RK3568B2 四核A55 NPU 1T 算力神经网络单元 GPU ARM G52 2EE 内存 LPDDR4标配2GB 选配4GB/8GB 存储器 EMMC 5.1 标配8GB 选配32GB/64GB 电源管理 RK809-5 工作电压 12V 2A以上 支持系统 Android/Debian/Buildroot+QT/ Ubuntu/Open Harmony 运行温度 -10+75度 商业级
主板常用接口 | |
USB HOST | 6路USB口（4路外接，2路内插式 ） 一路USB 3.0，另一路OTG3.0 |
串口 | 6路TTL 3.3V电平 |
SPI | 1路SPI0 |
I2C | 1路I2C1 |
ADC | 2路ADC模拟输入口 |
其他扩展接口 | 15路IO（复用串口及SPI） |
HDMI输出 | HDMI 2.0 (可与MIPI/EDP/LVDS异显) |
MIPI DSI 显示 | 支持4 lane 显示接口最高1920x1200 |
eDP 显示 | 2 lane 最高 1920x1080 |
LVDS显示 | 支持单路6/8位 LVDS输出最高1280x800 |
MIPI CSI 输入 | 2路摄像头 可支持双MIPI raw数据输入 |
以太网 | 1路 10M/100M/1000M |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 5W/8欧 |
语音输入 | 1路麦克风输入 |
以太网 | 支持二路千兆以太网（RTL8211F x2） |
WIFI | WIFI 2.4G/5G 双频(AP6256) |
蓝牙 | 1路5.0G 蓝牙+BLE(AP6256) |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
3G/4G | 可内置4G功能,PCI-E 3G/4G上网 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池支持掉电时间保存(独立 HYM8563) |
系统升级 | 支持本地USB升级 |

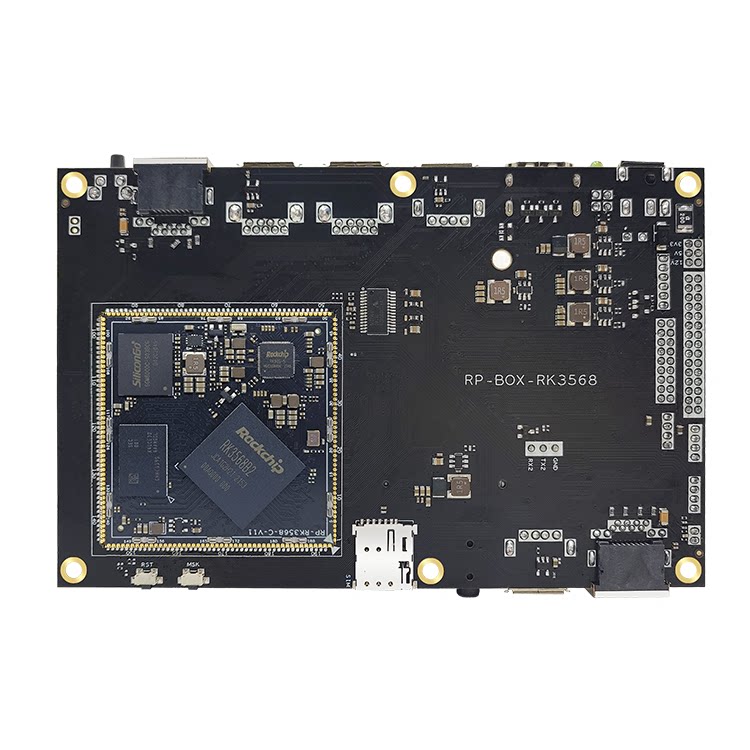

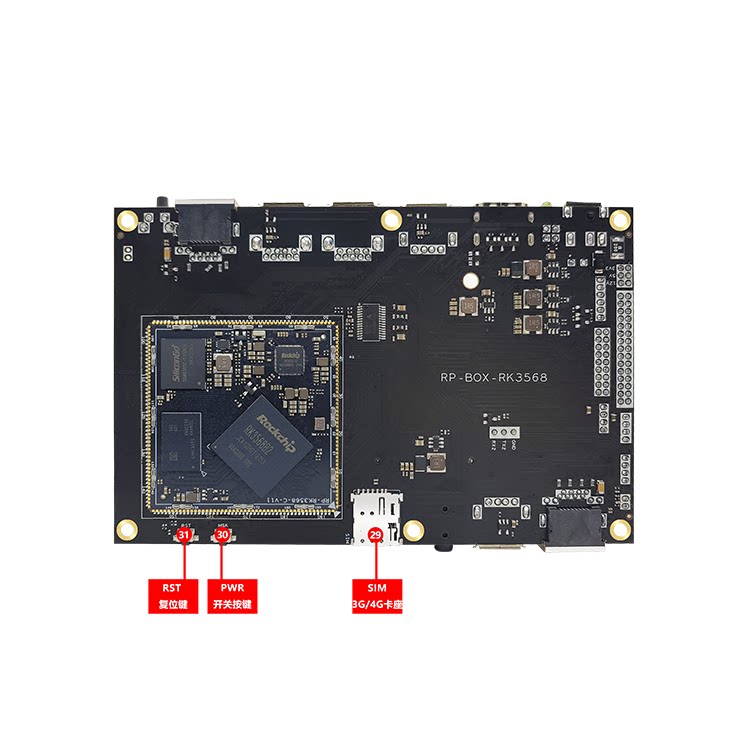

展示图库
