主要硬件指标 | |

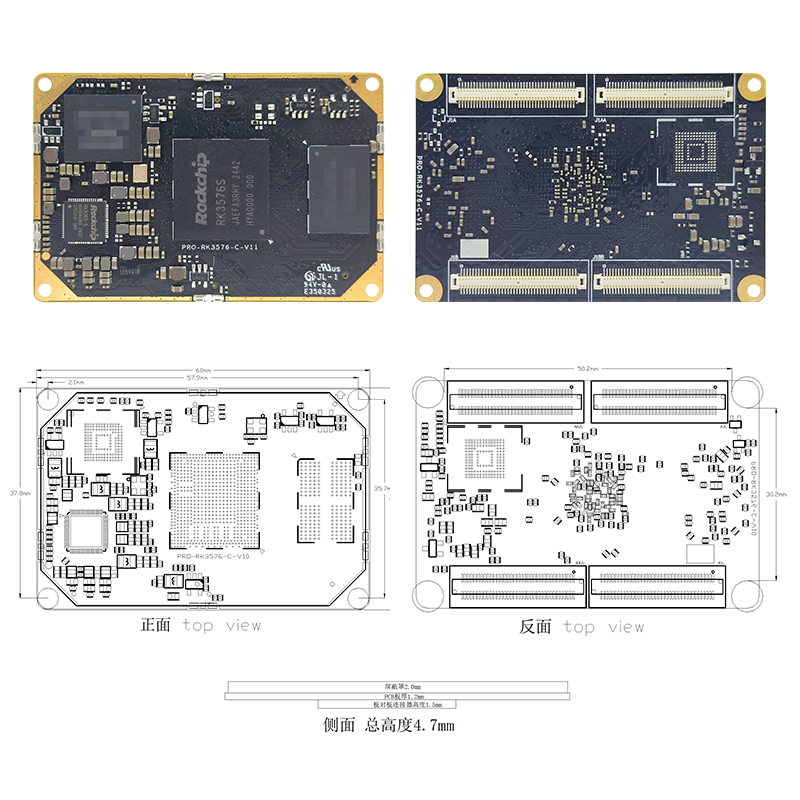

尺寸 | 60mm长*40mm宽*4.7mm高 |
连接方式 | B2B板对板连接器 |

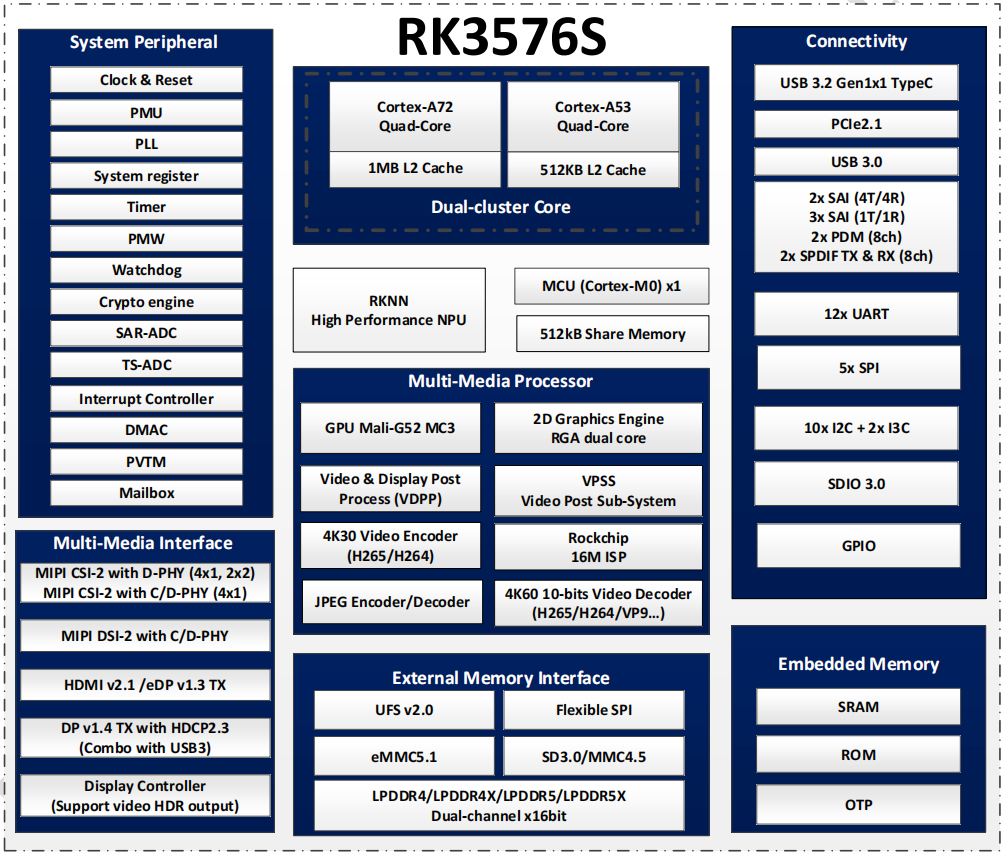

CPU | ROCKCHIP RK3576S 八核A72+A53 |
NPU | 3 TOPS |
GPU | Mali G52 MC3 |
内存 | LPDDR4x 可选配2G/4G/8G/16G |
存储器 | EMMC 5.1 标配8GB 选配32G/64G/128G |
存储器 | UFS V2.0 标配64GB 选配128G-512G |
电源管理 | RK806S-5 |
工作电压 | 3.4-5.5V 最大设计电流3A |
支持系统 | Android/Debian/Buildroot/Ubuntu |
工作温度 | -10到+75度 |
常用接口
核心板常用接口 | |
HDMI | 1路HDMI高清输出 最高支持4K显示 |
MIPI DSI | 1路MIPI DSI 最高支持2K |
MIPI CSI | 5路MIPI CAMERA CSI 输入 ISP 1600W |
I2S | 5路I2S |
PCIE | 1路PCIE 2.0 |
USB2.0 | 1路独立USB2.0 |
USB3.0 | 1路USB 3.0 |
UART | 12路串口 |
SPI | 5路SPI |
I2C | 9路I2C |
PWM | 16路PWM |
SDIO | 2路SDIO接口(一路TF卡) |
ADC | 8路模拟ADC输入接口 |
CAN | 2路CAN FD总线 |
GPIO | 可复用GPIO高达132 |
红外接收 | 2路IR红外接收 |
升级 | 支持USB/TF卡本地升级 |
