主要硬件指标 | |

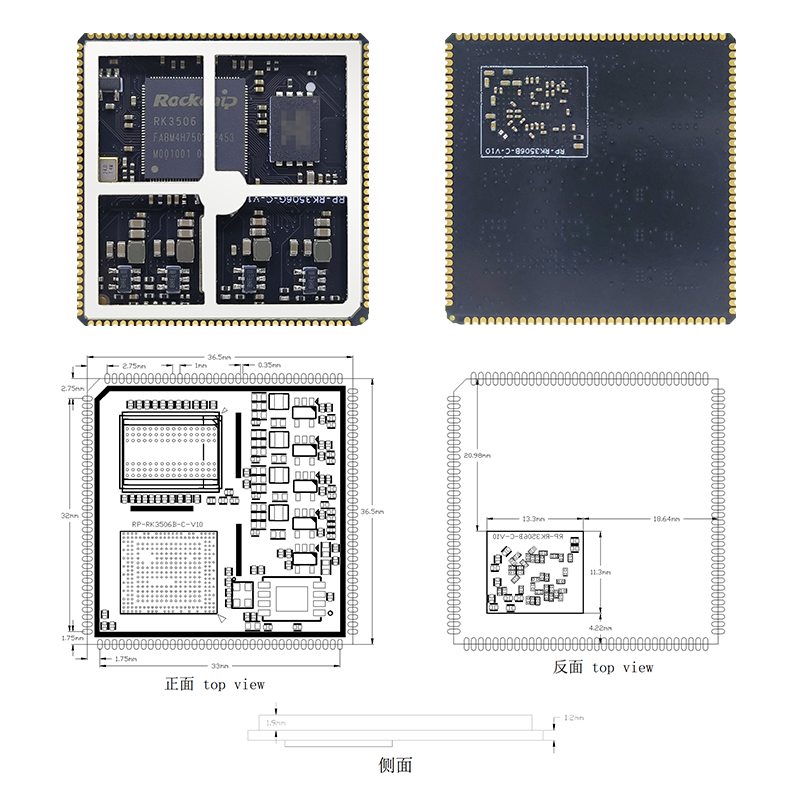

尺寸 | 长36.5mm x 宽36.5mm x 高3.1mm |

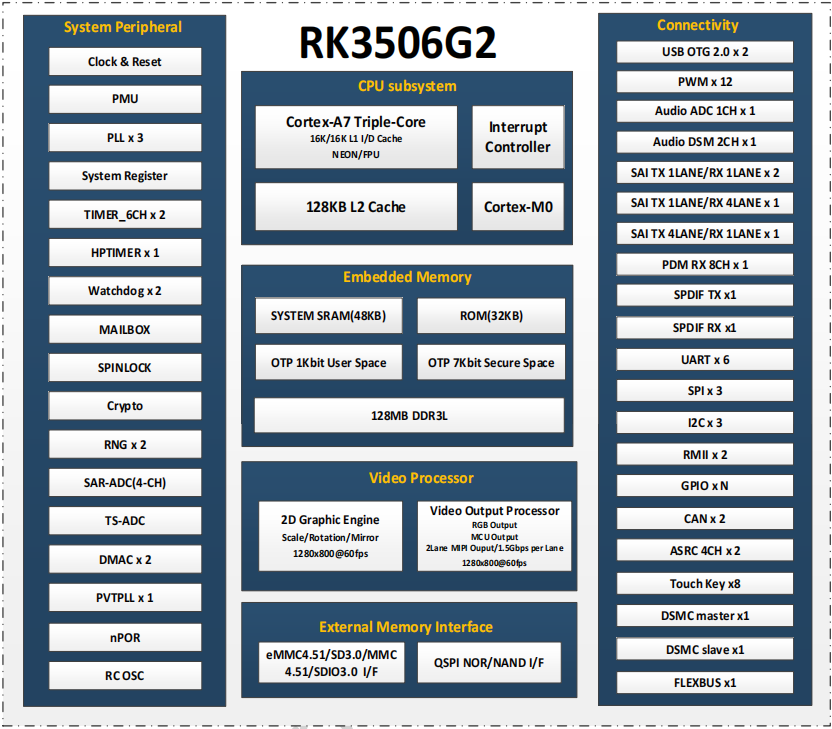

CPU | RK3506G2 三核A7 主频 1.5GHz |
内存 | DDR3标配128MB |
存储器 | Flash标配 256MB（128MB/512MB批量可选) |
电源管理 | 分立式电源设计 |
工作电压 | 输入电压 5V 最大功率小于4W (不接任何外设) |
支持系统 | Linux/ buildroot |
运行温度 | 商业级 -10到+75度 |
常用接口
核心板常用接口 | |
USB接口 | 2路为OTG2.0 |
UART串口 | 6路TTL 3.3V电平，其中一路为Debug |
PWM接口 | 12路PWM |
RGB显示 | 1路RGB 666输出 最大支持1080P 60fps |
MIPI显示 | 1路MIPI DSI输出 2LANE 支持1080P 60fps |
语音输入 | 2路语音输入 |
以太网 | 2路以太网，RMII接口 |
SPI接口 | 3路SPI接口 |
I2C接口 | 3路I2C接口 |
I2S接口 | 4路I2S接口 |
SDIO接口 | 1路SDIO接口扩展WIFI功能 |
ADC接口 | 4路16bit ADC输入接口 |
GPIO接口 | 80路GPIO（备注：有复用功能） |
系统升级 | 支持本地USB升级 |
主要硬件指标 | |
尺寸 | 长36.5mm x 宽36.5mm x 高3.1mm |
CPU | RK3506G2 三核A7 主频 1.5GHz |
内存 | DDR3标配128MB |
存储器 | Flash标配 256MB（128MB/512MB批量可选) |
电源管理 | 分立式电源设计 |
工作电压 | 输入电压 5V 最大功率小于4W (不接任何外设) |
支持系统 | Linux/ buildroot |
运行温度 | 商业级 -10到+75度 |
常用接口
核心板常用接口 | |
USB接口 | 2路为OTG2.0 |
UART串口 | 6路TTL 3.3V电平，其中一路为Debug |
PWM接口 | 12路PWM |
RGB显示 | 1路RGB 666输出 最大支持1080P 60fps |
MIPI显示 | 1路MIPI DSI输出 2LANE 支持1080P 60fps |
语音输入 | 2路语音输入 |
以太网 | 2路以太网，RMII接口 |
SPI接口 | 3路SPI接口 |
I2C接口 | 3路I2C接口 |
I2S接口 | 4路I2S接口 |
SDIO接口 | 1路SDIO接口扩展WIFI功能 |
ADC接口 | 4路16bit ADC输入接口 |
GPIO接口 | 80路GPIO（备注：有复用功能） |
系统升级 | 支持本地USB升级 |
展示图库
