主要硬件指标 | |

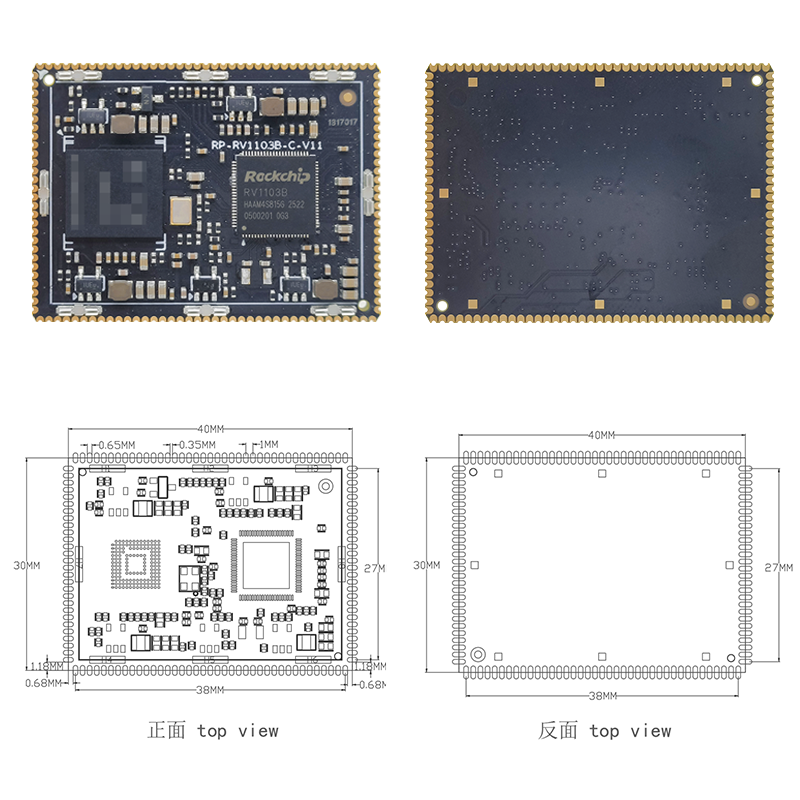

尺寸 | 40mm长*30mm宽*2.8mm高 |
连接方式 | 邮票孔 |

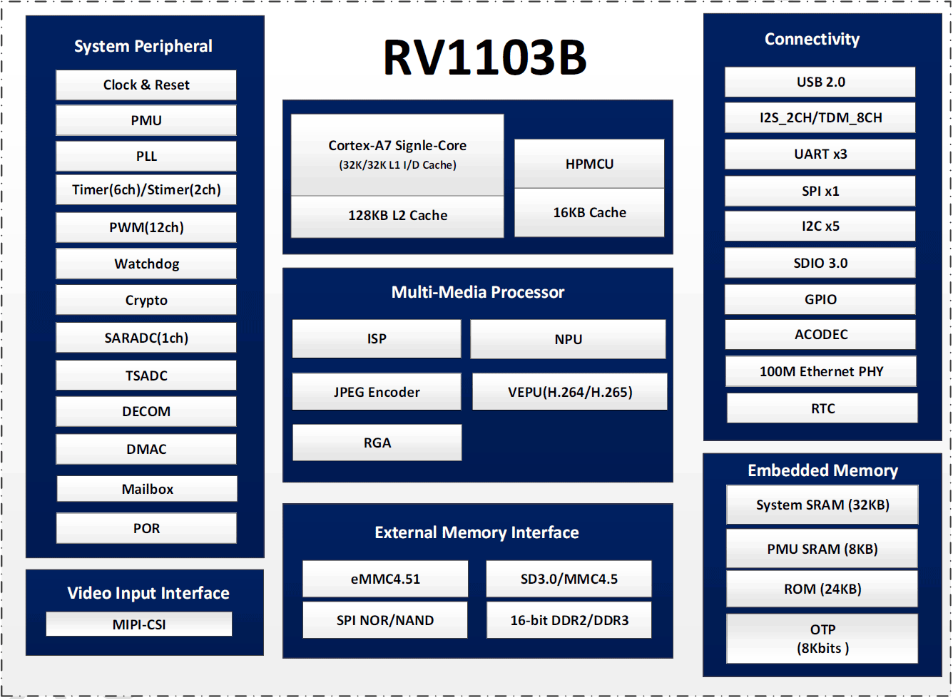

CPU | ROCKCHIP RV1103B单核A7+MCU |
NPU | 0.5 TOPS |
内存 | 内置DDR3L 256MB |
存储器 | EMMC 5.1 标配4GB |
电源管理 | 分立式电源设计 |
工作电压 | 3.4-5.5V 400mA以上 |
支持系统 | Linux |
工作温度 | -10到+75度 |
常用接口
核心板常用接口 | |
USB接口 | 一路OTG口 |
UART串口 | 4路UART，其中一路为Debug |
GPIO接口 | 40路GPIO（备注：有复用功能，请查本规格书引脚定义） |
PWM接口 | 12路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义) |
MIPI摄像头接口 | 2路 MIPI CSI摄像头接口(支持LVDS格式) |
语音输出 | 1路左声道输出，底板可接功放 |
语音输入 | 1路模拟MIC输入 |
SDIO接口 | 2路SDIO接口，一路TF卡，另一路可接WIFI |
ADC接口 | 2路ADC接口（一路升级口） |
I2C接口 | 2路I2C接口 |
SPI接口 | 1路SPI接口 |
以太网 | 一路百兆以太网 |
系统升级 | 支持本地USB升级 |
主要硬件指标 | |
尺寸 | 40mm长*30mm宽*2.8mm高 |
连接方式 | 邮票孔 |
CPU | ROCKCHIP RV1103B单核A7+MCU |
NPU | 0.5 TOPS |
内存 | 内置DDR3L 256MB |
存储器 | EMMC 5.1 标配4GB |
电源管理 | 分立式电源设计 |
工作电压 | 3.4-5.5V 400mA以上 |
支持系统 | Linux |
工作温度 | -10到+75度 |
常用接口
核心板常用接口 | |
USB接口 | 一路OTG口 |
UART串口 | 4路UART，其中一路为Debug |
GPIO接口 | 40路GPIO（备注：有复用功能，请查本规格书引脚定义） |
PWM接口 | 12路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义) |
MIPI摄像头接口 | 2路 MIPI CSI摄像头接口(支持LVDS格式) |
语音输出 | 1路左声道输出，底板可接功放 |
语音输入 | 1路模拟MIC输入 |
SDIO接口 | 2路SDIO接口，一路TF卡，另一路可接WIFI |
ADC接口 | 2路ADC接口（一路升级口） |
I2C接口 | 2路I2C接口 |
SPI接口 | 1路SPI接口 |
以太网 | 一路百兆以太网 |
系统升级 | 支持本地USB升级 |
展示图库
