主要硬件指标 | |

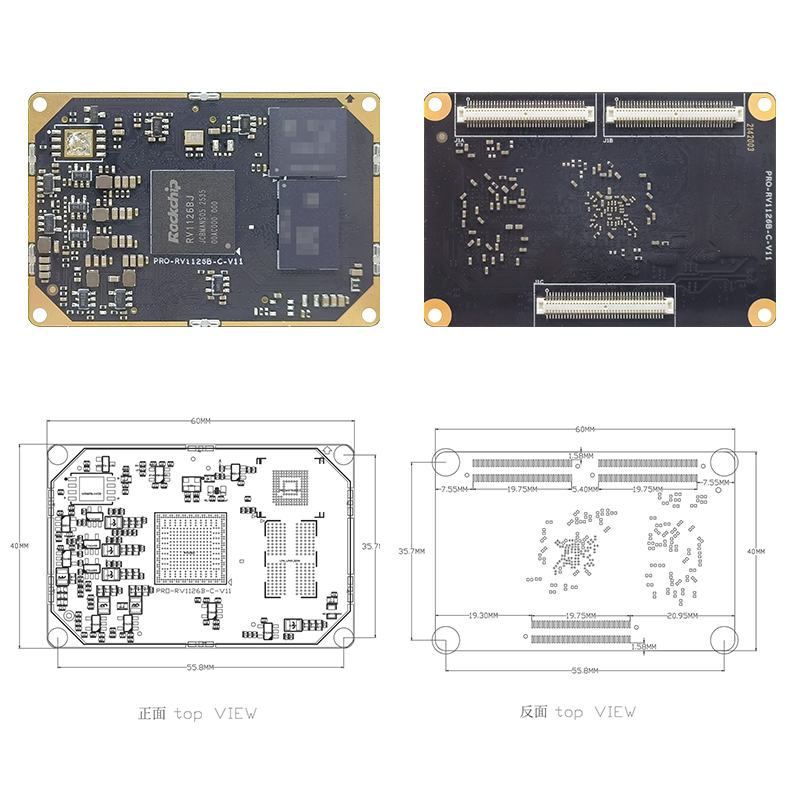

尺寸 | 长60mm x 宽40mm x 高4.2mm |

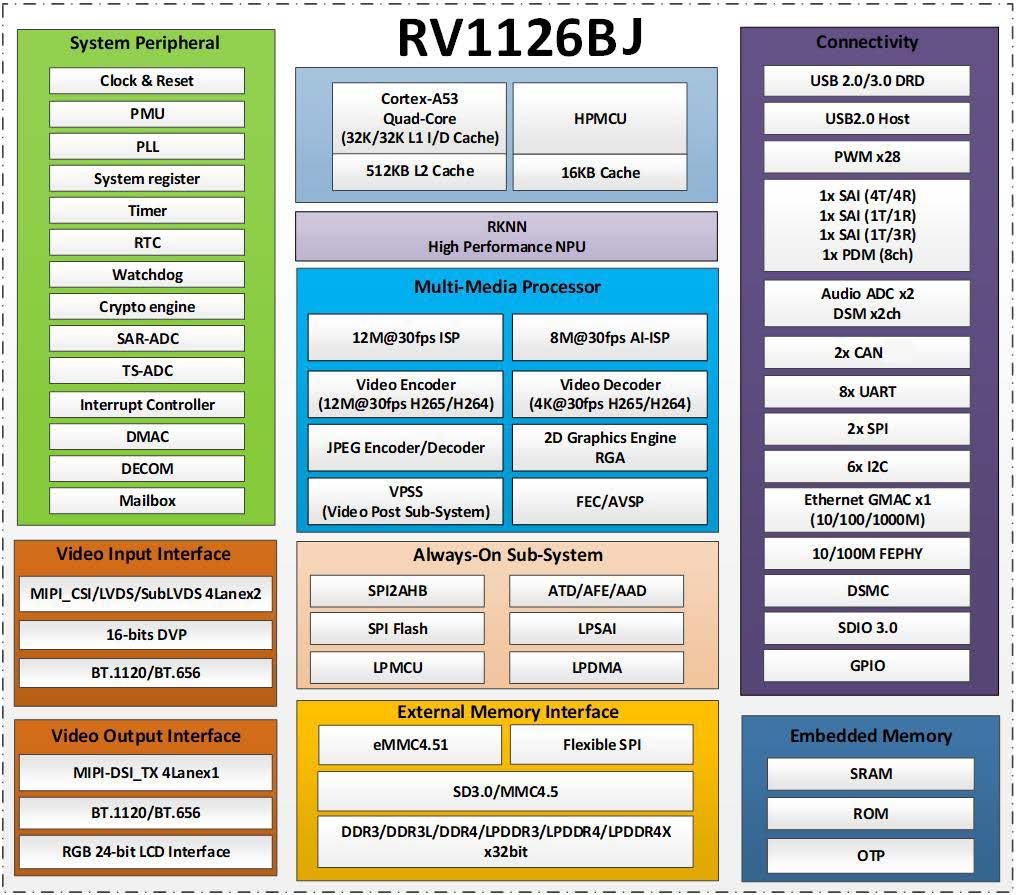

CPU | RV1126BJ Cortex-A53四核 主频 1.6GHz |
NPU | 3.0 TOPS NPU |
内存 | DDR4标配1G（2G/4G批量可选) |
存储器 | eMMC标配 8G（4G/16G/32G/64G批量可选) |
电源管理 | 分立式电源设计 |
工作电压 | 输入电压 5V 最大功率小于2W (不接任何外设) |
支持系统 | Linux + QT |
运行温度 | -25到+85度 |
寿命 | 连续运行寿命大于5年以上 |
常用接口
核心板常用接口 | |
USB接口 | 二路USB，一路独立OTG，一路独立HOST |
UART串口 | 8路UART，其中一路为Debug |
GPIO接口 | 111路GPIO（备注：有复用功能，请查本规格书引脚定义） |
PWM接口 | 28路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义) |
MIPI DSI 显示 | 1路最大1920x1080 60fps |
RGB显示 | 1路RGB 888显示接口，最大1920x1080 |
DVP摄像头接口 | 1路16位并行DVP 摄像头接口 |
MIPI摄像头接口 | 2路2+2或1路1+4 MIPI输入 |
语音输出 | 1路左右声道输出，底板外挂2W功放 |
语音输入 | 2路麦克风输入 |
SDIO接口 | 2路SDIO接口，一路TF卡，另一路可接WIFI |
ADC接口 | 6路ADC接口 |
I2C接口 | 6路I2C接口 |
SPI接口 | 2路SPI接口 |
CAN | 2路CAN总线 |
以太网 | 2路RGMII PHY接口，千兆以太网 |
系统升级 | 支持本地USB升级 |
