主要硬件指标 | |

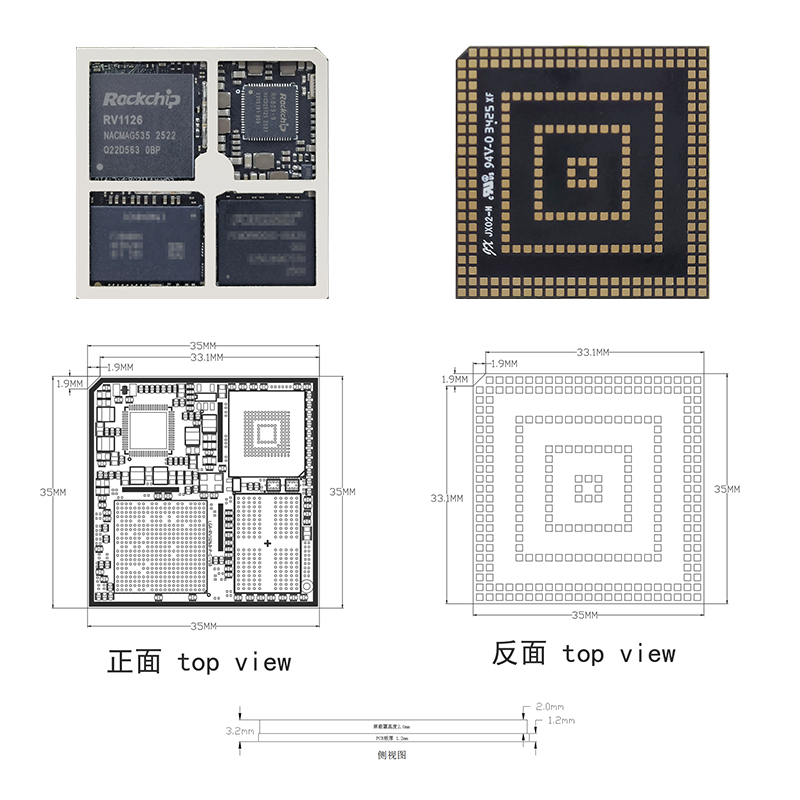

尺寸 | 35mm长*35mm宽*3.2mm高 |

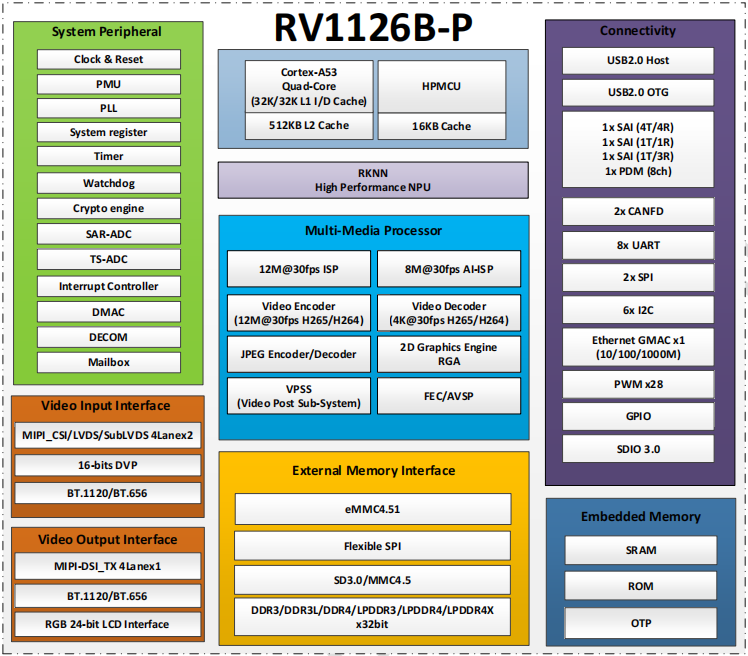

CPU | RV1126B-P 四核 主频 1.6GHz |
NPU | 3.0 TOPS NPU |
内存 | LPDDR4标配1G（2G/4G批量可选) |
存储器 | eMMC标配 8G（4G/16G/32G/64G批量可选) |
电源管理 | RK809-9 支持动态电源管理 |
工作电压 | 输入电压 5V 最大功率小于2W (不接任何外设) |
支持系统 | Linux + QT |
运行温度 | -10到+75度 |
寿命 | 连续运行寿命大于5年以上 |
核心板常用接口 | |
USB接口 | 二路USB，一路独立OTG，一路独立HOST |
UART串口 | 6路TTL 3.3V电平，其中一路为Debug |
GPIO接口 | 98路GPIO（备注：有复用功能，请查本规格书引脚定义） |
PWM接口 | 12路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义) |
MIPI DSI 显示 | 1路最大1920x1080 60fps |
RGB显示 | 1路RGB 888显示接口，最大1920x1080 |
DVP摄像头接口 | 1路16位并行DVP 摄像头接口 |
MIPI摄像头接口 | 2路 MIPI CSI RAW数据 摄像头接口 |
语音输出 | 1路左右声道输出，底板外挂10W功放 |
语音输入 | 1路PDM数字硅麦输入，1路模拟LANE_IN输入 |
SDIO接口 | 2路SDIO接口，一路TF卡，另一路可接WIFI |
IR红外接口 | 1路IR 红外接收接口 |
ADC接口 | 6路ADC接口 |
I2C接口 | 5路I2C接口 |
SPI接口 | 2路SPI接口 |
CAN | 1路CAN总线 |
以太网 | 一路RGMII PHY接口，千兆以太网 |
系统升级 | 支持本地USB升级 |
