主要硬件指标 | |
尺寸 | 长120mm x 宽90mm x 高18mm |
CPU | T536 四核A55 主频 1.75GHz |
MCU | E907 RISC-V |
NPU | 最高3 Tops |
内存 | LPDDR4标配2G/4G（1G/8G批量可选) |
存储器 | eMMC标配 8G/32G（4G/16G/64G批量可选) |
电源管理 | AXP717D+AXP323 支持待机，按键开关机 |
工作电压 | 输入电压 5V 最大功率小于6W (不接任何外设) |
支持系统 | Linux 5.15 Buildroot |
运行温度 | -10到+75度 |
主板常用接口 | |
USB接口 | 4路USB口（其中1路为OTG） |
串口 | 7路UART串口(其中一路为debug，可改普通串口) |
SPI接口 | 1路外接SPI |
I2C | 2路I2C接口 |
ADC | 7路ADC接口 |
GPIO | 11路可用GPIO接口 |
4G接口 | 可接4G模块上网（USB） |
WIFI | 1路WIFI 2.4G (BL-M8723DS1) |
蓝牙 | 1路4.2 蓝牙(BL-M8723DS1) |
语音输入 | 2路音频输入，1路麦克风+1路LANE IN |
语音输出 | 2路耳机输出 + 1路喇叭输出 5W/8欧 |
TF卡 | 支持TF卡 |
MIPI 显示 | 1路MIPI显示输出，单路最高1920x1080 |
LVDS 显示 | 双8 LVDS输出最高1920x1080 |
以太网 | 2路千兆以太网 RGMII0+RGMII1 |
CAN | 2路CAN-FD |
RS485 | 1路RS485接口 |
PCIE | 1路PCIE M.2 固态硬盘接口 |
PWM | 4路PWM输出（同SPI复用） |
指示灯 | 1路GPIO可控制指示灯接口 |
RTC实时时钟 | 外置纽扣电池掉电时间保存(独立8563)功耗小于1uA |
系统升级 | 支持本地USB升级 |
功能及驱动支持列表 | |||
Linux 5.15 Buildroot | 备注 | ||
MIPI | MIPI显示屏(5寸 720x1280加触摸总成) | √ | |
MIPI显示屏(5.5寸 720x1280加触摸总成) | √ | ||
MIPI显示屏(7寸 1024x600加触摸总成) | √ | ||
MIPI显示屏(7寸 720x1280加触摸总成) | √ | ||
MIPI显示屏(7寸 1200x1920加触摸总成) | √ | ||
MIPI显示屏(8寸 800x1280加触摸总成) | √ | ||
MIPI显示屏(8寸 1200x1920加触摸总成) | √ | ||
MIPI显示屏(10.1寸 800x1280加触摸总成) | √ | ||
MIPI显示屏(10.1寸 1920x1200加触摸总成) | √ | ||
MIPI显示屏(10.1寸 1200x1920加触摸总成) | √ | ||
LVDS | LVDS双8路21寸 1920*1080 | √ | |
RTC | 内置 RTC | √ | |
外挂IT8563，掉电时间保存 | √ | ||
音频 | ES8388 | √ | |
音频输出 | 喇叭 | √ | |
耳机 | √ | ||
音频输入 | 麦克风输入 | √ | |
Device 功能 | √ | ||
Host 功能 | √ | ||
USB | USB2.0 HOST(2.0U盘/2.0 USB相机) | √ | |
PCIE | PCIE2.0 (可接M.2 SSD) | √ | |
WIFI | 2.4G WIFI RTL8723DS | √ | |
BT | RTL8723DS BT4.2 | √ | |
以太网0 | RGMII 千兆 | √ | |
以太网1 | RGMII 千兆 | √ | |
CAN0 | CANFD | √ | |
CAN1 | CANFD | √ | |
4G/5G | 4G EC801E模组 | √ | |
调试串口 | √ | ||
TTL | √ | ||
RS232 | TTL转RS232 | √ | |
RS485 | TTL转RS485 | √ | |
SD卡 | SD卡 | √ | |
按键 | 复位键（系统复位功能） | √ | |
升级键（长按上电能进入烧写模式） | √ | ||
电源键 | √ | ||
LED | 电源指标灯 | √ | |
呼吸灯 | √ | ||
风扇 | FAN | √ | |
ADC | 引脚引出 | √ | |
SPI | 引脚引出 | √ | |
I2C | 引脚引出 | √ | |
PWM | 引脚引出 | √ | |
GPIO | 引脚引出 | √ | |
总线驱动 | PCIE 驱动 | √ | |
SPI 驱动 | √ | ||
ADC 驱动 | √ | ||
I2C 驱动 | √ | ||
PWM 驱动 | √ | ||
SDIO 驱动 | √ | ||
GPIO 驱动 | √ | ||
USB 驱动 | √ | ||
I2S 驱动 | √ | ||
UART 驱动 | √ | ||
SATA 驱动 | √ | ||
NVME 驱动 | √ | ||
烧录更新 | USB OTG升级 | √ | |
体眠唤醒 | √ | ||
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 4.5V | 5V | 5.5V |
纹波 | -- | 50mV | 120mV | |
电流 | 245mA | -- | -- | |
电源电流 (未接其它外设) | 开机电流 | 275mA | 485mA | 775mA |
播放声音 | 265mA | 468mA | 625mA | |
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -40℃ | -- | 85℃ | |
存储温度 | -30℃ | -0℃ | 100℃ | |
主要硬件指标 | |
尺寸 | 长120mm x 宽90mm x 高18mm |
CPU | T536 四核A55 主频 1.75GHz |
MCU | E907 RISC-V |
NPU | 最高3 Tops |
内存 | LPDDR4标配2G/4G（1G/8G批量可选) |
存储器 | eMMC标配 8G/32G（4G/16G/64G批量可选) |
电源管理 | AXP717D+AXP323 支持待机，按键开关机 |
工作电压 | 输入电压 5V 最大功率小于6W (不接任何外设) |
支持系统 | Linux 5.15 Buildroot |
运行温度 | -10到+75度 |
主板常用接口 | |
USB接口 | 4路USB口（其中1路为OTG） |
串口 | 7路UART串口(其中一路为debug，可改普通串口) |
SPI接口 | 1路外接SPI |
I2C | 2路I2C接口 |
ADC | 7路ADC接口 |
GPIO | 11路可用GPIO接口 |
4G接口 | 可接4G模块上网（USB） |
WIFI | 1路WIFI 2.4G (BL-M8723DS1) |
蓝牙 | 1路4.2 蓝牙(BL-M8723DS1) |
语音输入 | 2路音频输入，1路麦克风+1路LANE IN |
语音输出 | 2路耳机输出 + 1路喇叭输出 5W/8欧 |
TF卡 | 支持TF卡 |
MIPI 显示 | 1路MIPI显示输出，单路最高1920x1080 |
LVDS 显示 | 双8 LVDS输出最高1920x1080 |
以太网 | 2路千兆以太网 RGMII0+RGMII1 |
CAN | 2路CAN-FD |
RS485 | 1路RS485接口 |
PCIE | 1路PCIE M.2 固态硬盘接口 |
PWM | 4路PWM输出（同SPI复用） |
指示灯 | 1路GPIO可控制指示灯接口 |
RTC实时时钟 | 外置纽扣电池掉电时间保存(独立8563)功耗小于1uA |
系统升级 | 支持本地USB升级 |
功能及驱动支持列表 | |||
Linux 5.15 Buildroot | 备注 | ||
MIPI | MIPI显示屏(5寸 720x1280加触摸总成) | √ | |
MIPI显示屏(5.5寸 720x1280加触摸总成) | √ | ||
MIPI显示屏(7寸 1024x600加触摸总成) | √ | ||
MIPI显示屏(7寸 720x1280加触摸总成) | √ | ||
MIPI显示屏(7寸 1200x1920加触摸总成) | √ | ||
MIPI显示屏(8寸 800x1280加触摸总成) | √ | ||
MIPI显示屏(8寸 1200x1920加触摸总成) | √ | ||
MIPI显示屏(10.1寸 800x1280加触摸总成) | √ | ||
MIPI显示屏(10.1寸 1920x1200加触摸总成) | √ | ||
MIPI显示屏(10.1寸 1200x1920加触摸总成) | √ | ||
LVDS | LVDS双8路21寸 1920*1080 | √ | |
RTC | 内置 RTC | √ | |
外挂IT8563，掉电时间保存 | √ | ||
音频 | ES8388 | √ | |
音频输出 | 喇叭 | √ | |
耳机 | √ | ||
音频输入 | 麦克风输入 | √ | |
Device 功能 | √ | ||
Host 功能 | √ | ||
USB | USB2.0 HOST(2.0U盘/2.0 USB相机) | √ | |
PCIE | PCIE2.0 (可接M.2 SSD) | √ | |
WIFI | 2.4G WIFI RTL8723DS | √ | |
BT | RTL8723DS BT4.2 | √ | |
以太网0 | RGMII 千兆 | √ | |
以太网1 | RGMII 千兆 | √ | |
CAN0 | CANFD | √ | |
CAN1 | CANFD | √ | |
4G/5G | 4G EC801E模组 | √ | |
调试串口 | √ | ||
TTL | √ | ||
RS232 | TTL转RS232 | √ | |
RS485 | TTL转RS485 | √ | |
SD卡 | SD卡 | √ | |
按键 | 复位键（系统复位功能） | √ | |
升级键（长按上电能进入烧写模式） | √ | ||
电源键 | √ | ||
LED | 电源指标灯 | √ | |
呼吸灯 | √ | ||
风扇 | FAN | √ | |
ADC | 引脚引出 | √ | |
SPI | 引脚引出 | √ | |
I2C | 引脚引出 | √ | |
PWM | 引脚引出 | √ | |
GPIO | 引脚引出 | √ | |
总线驱动 | PCIE 驱动 | √ | |
SPI 驱动 | √ | ||
ADC 驱动 | √ | ||
I2C 驱动 | √ | ||
PWM 驱动 | √ | ||
SDIO 驱动 | √ | ||
GPIO 驱动 | √ | ||
USB 驱动 | √ | ||
I2S 驱动 | √ | ||
UART 驱动 | √ | ||
SATA 驱动 | √ | ||
NVME 驱动 | √ | ||
烧录更新 | USB OTG升级 | √ | |
体眠唤醒 | √ | ||
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 4.5V | 5V | 5.5V |
纹波 | -- | 50mV | 120mV | |
电流 | 245mA | -- | -- | |
电源电流 (未接其它外设) | 开机电流 | 275mA | 485mA | 775mA |
播放声音 | 265mA | 468mA | 625mA | |
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -40℃ | -- | 85℃ | |
存储温度 | -30℃ | -0℃ | 100℃ | |

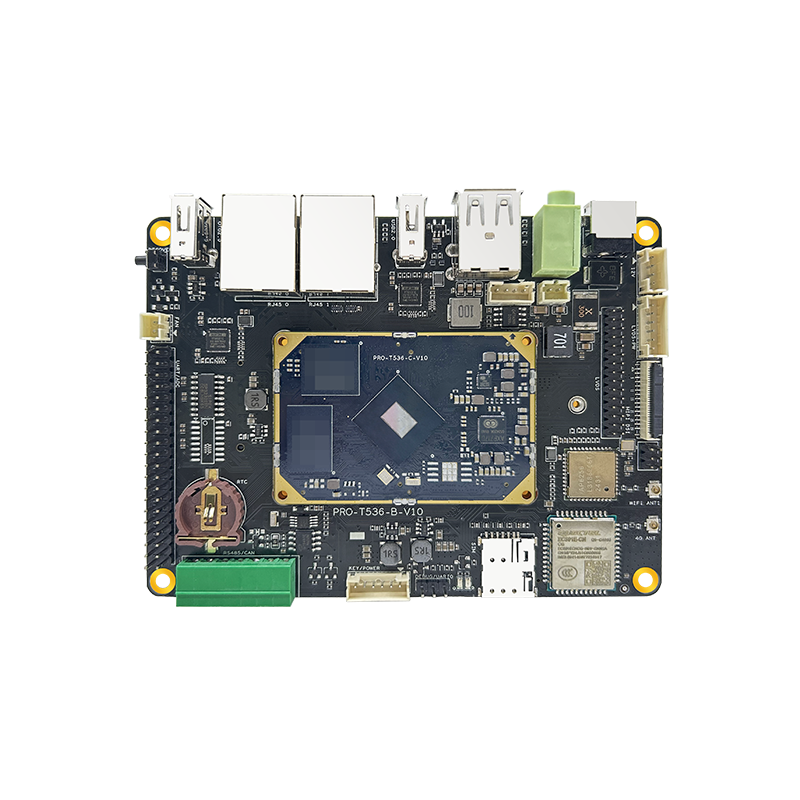

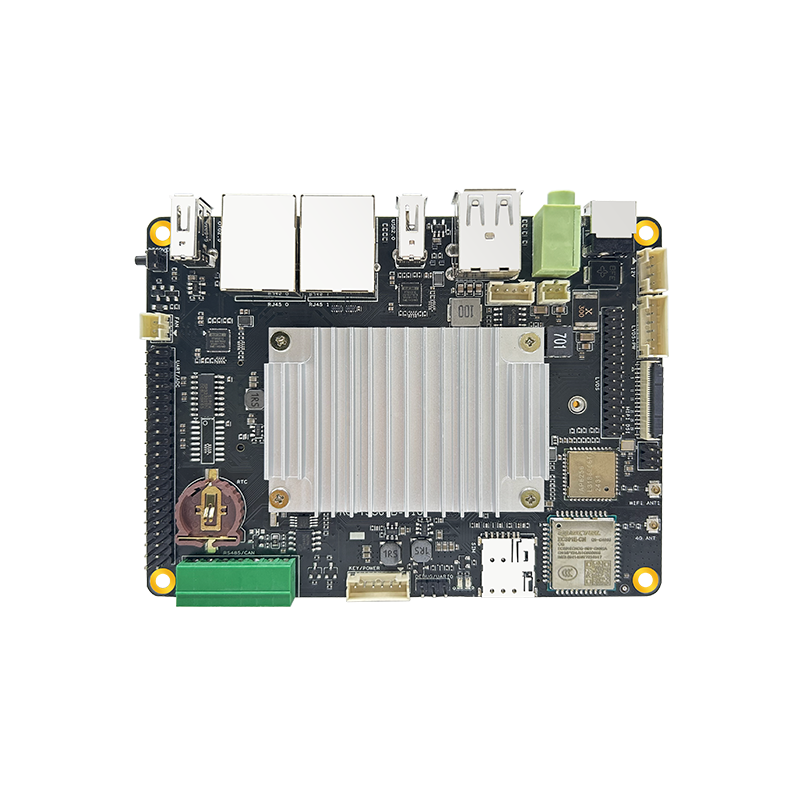

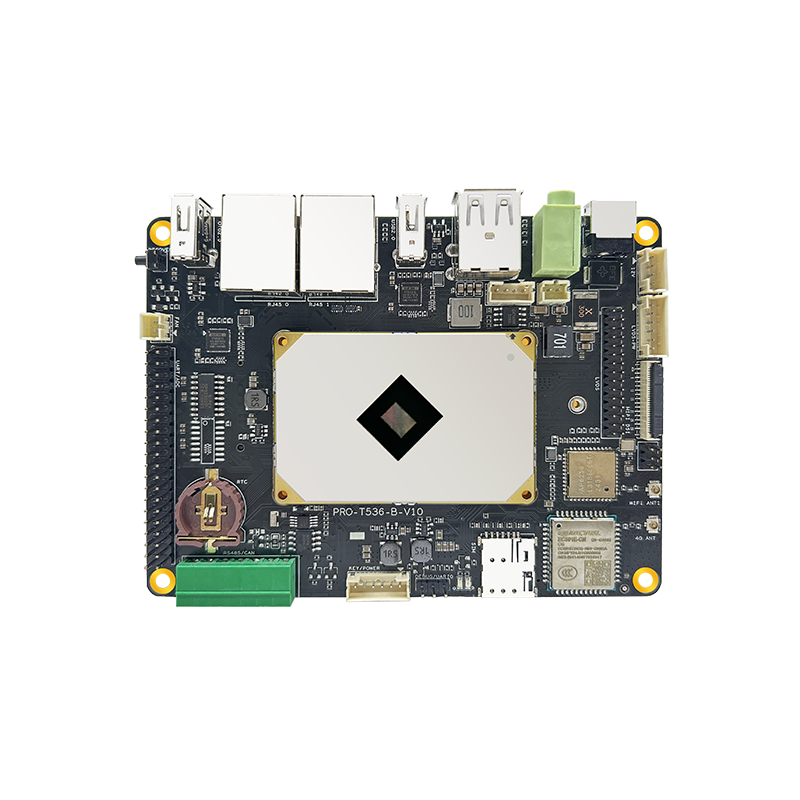

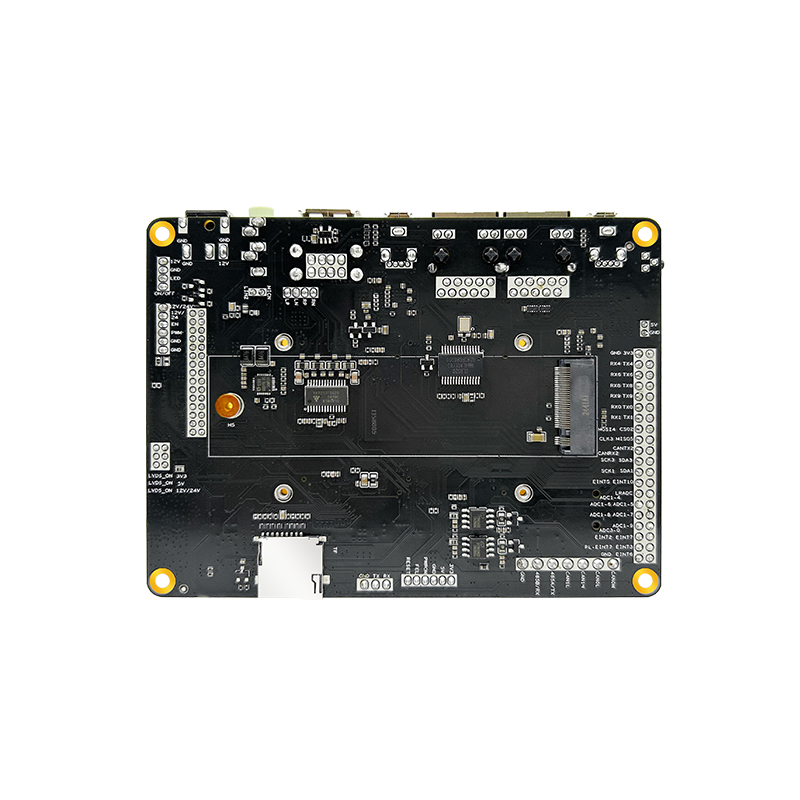

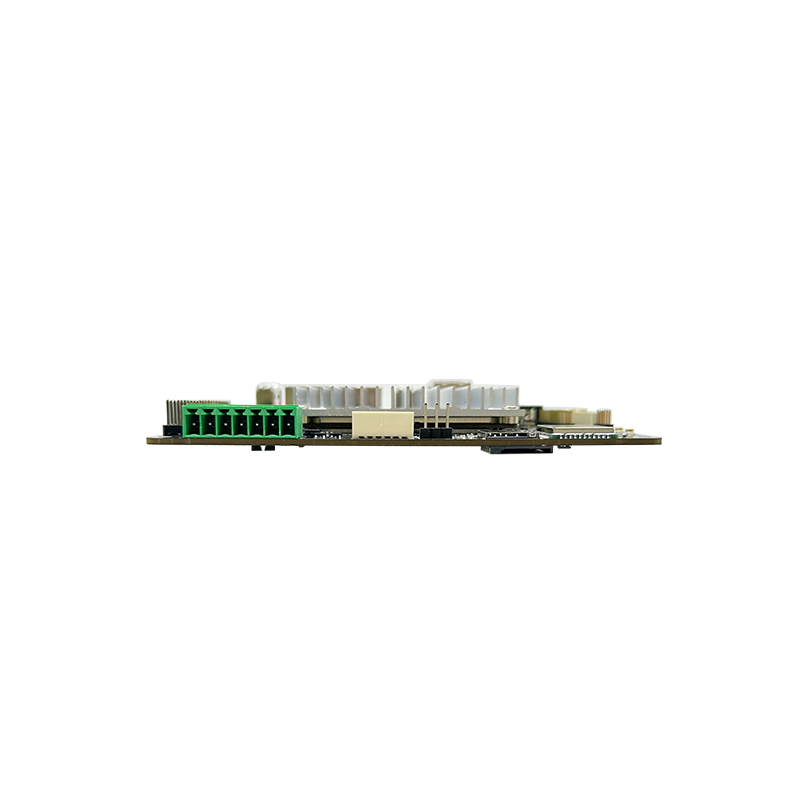

展示图库
