主要硬件指标 | |

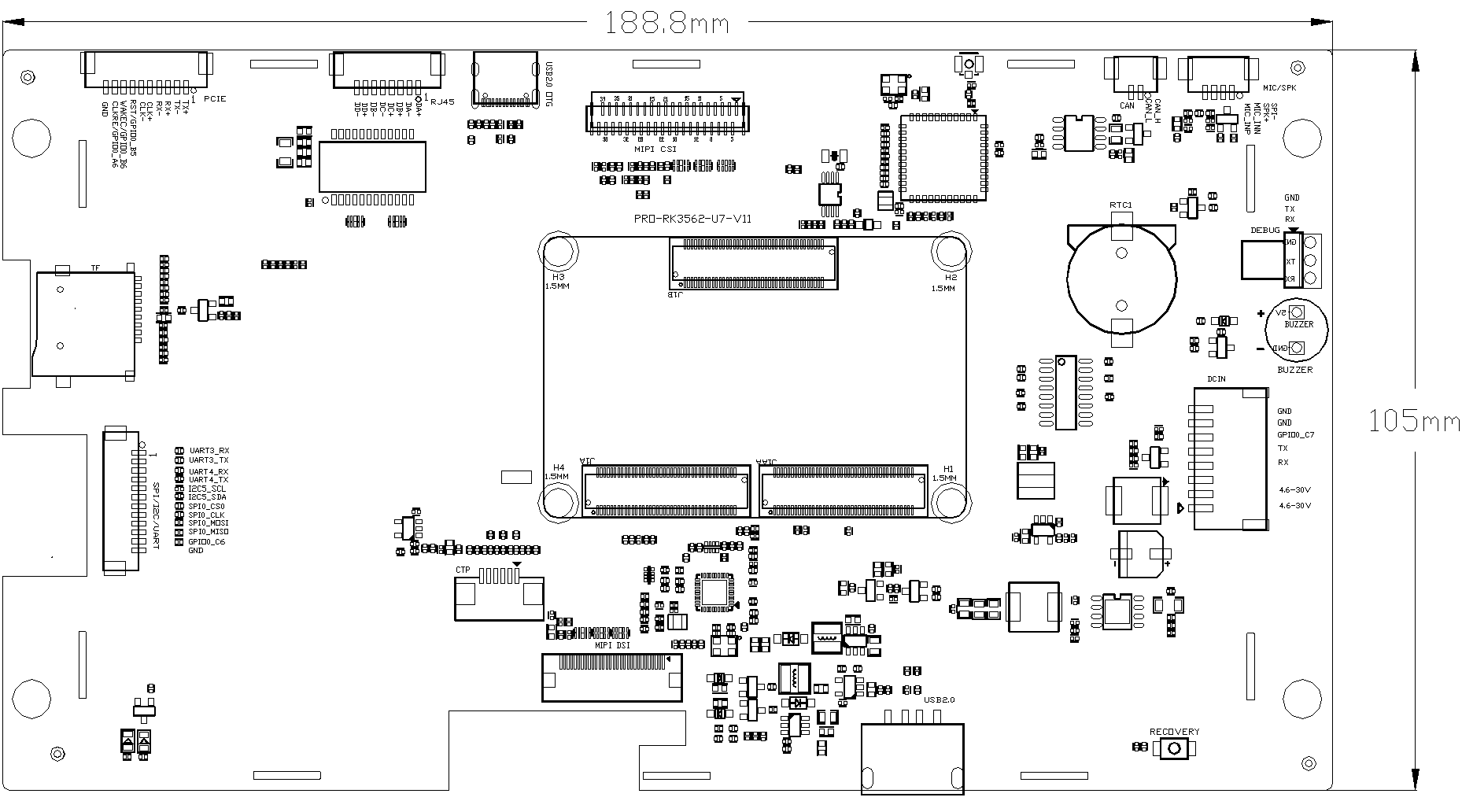

整机尺寸(含屏) | 188.8mm长*105mm宽*17mm高 |

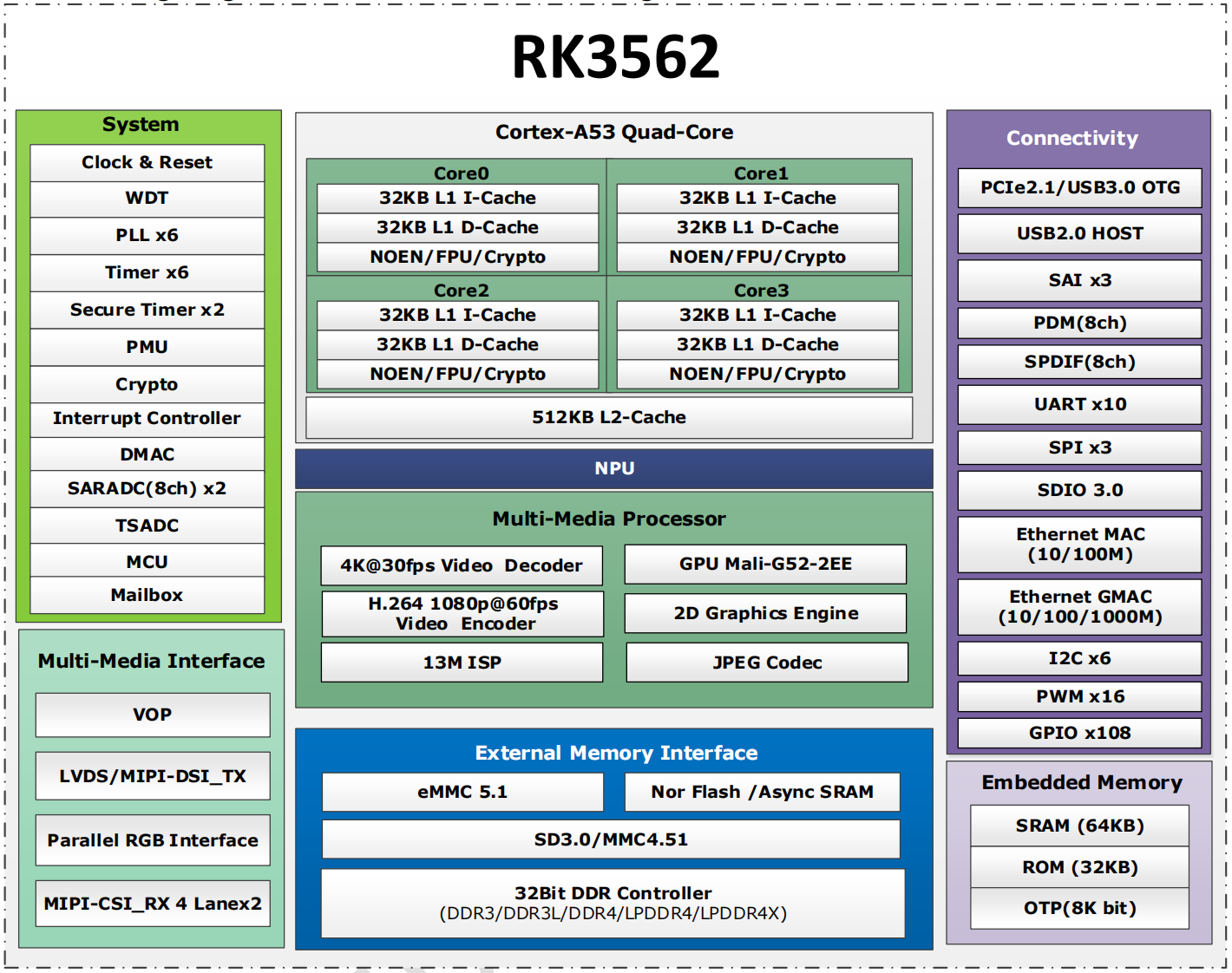

CPU | RK3562 四核A53 主频 2GHz |
内存 | LPDDR4 2GB/4GB |
存储器 | eMMC标配 8G/32G |
电源管理 | RK817-5 |
工作电压 | 5V/12V/24V |
以太网 | 1路 10M/100M/1000M |
USB 2.0 | 1路USB DEVICE+1路USB HOST |
WIFI | WIFI 2.4G (AP6212) |
蓝牙 | 4.0+BLE(AP6212) |

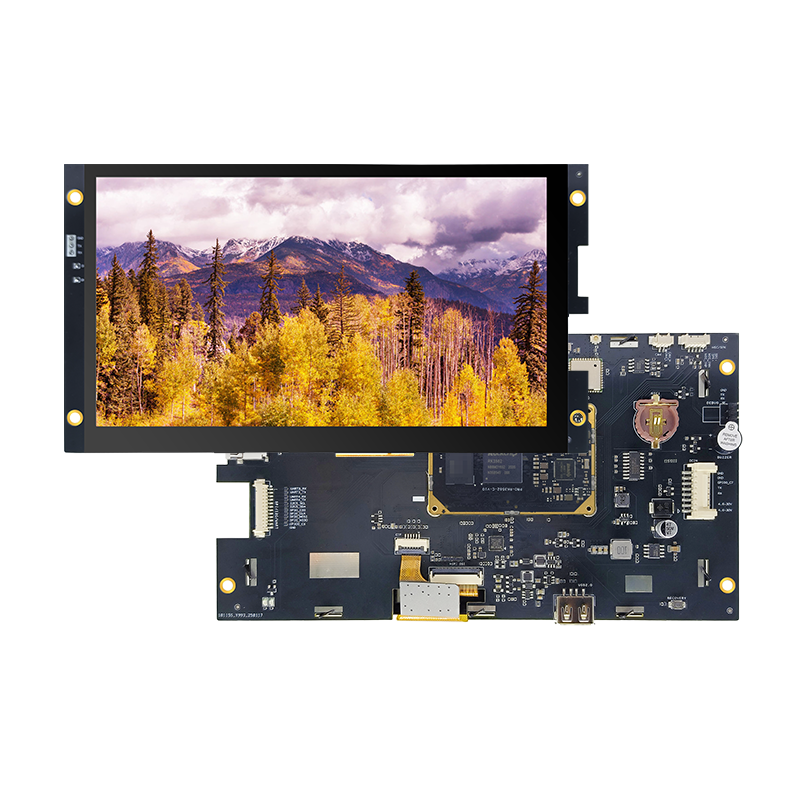

显示 | 1路MIPI显示输出+电容式触摸屏 |
串口 | 4路串口（其中一路debug） |
语音输入 | 1路语音输入 |
语音输出 | 1路喇叭输出 8欧1W |
CAN | 1路CAN接口 |
GPIO | 4路GPIO |
GPI | 1路SPI（可复用GPIO） |
按键 | 1路升级按键 |
支持系统 | 安卓/Linux |
工作温度 | -20到+70度 |
系统升级 | 支持本地USB升级 |
RK3562功能及驱动支持列表 | ||
Android 13.0 kernel-5.10 | 备注 | |
硬件功能 | ||

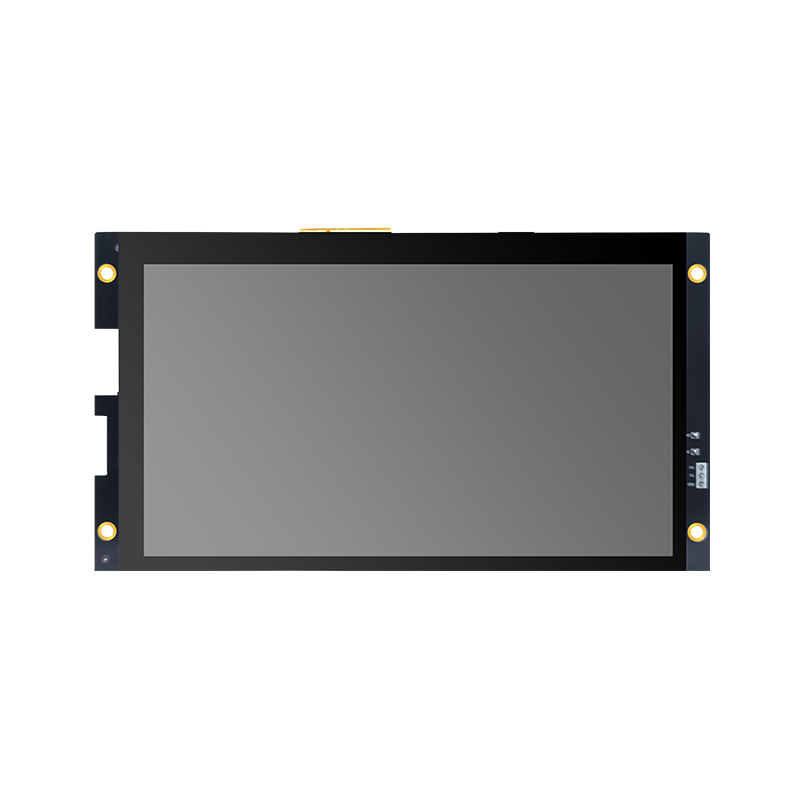

MIPI显示屏(7寸 1024x600加触摸总成) | √ | |
LED灯(进系统呼吸灯) | √ | |
风扇 | 无 | |
RTC(外挂HYM8563，掉电时间保存) | √ | |
喇叭（底板可接3W/8欧嗽,播放声音） | √ | |
WIFI(AP6212) | √ | |
蓝牙(AP6212) | √ | |
type-C DEVICE | √ | |
USB HOST | √ | |
千兆以太网1（YT6801S LED指示灯及iperf测试） | √ | |
调试串口（可收发，也可作为普通串口） | √ | |
串口（可正常收发数据） | √ | |
TF卡（测试最大128G TF卡相互传文件） | √ | |
升级按键 | √ | |
CAN1接收发送 | 无 | 无 |
总线驱动 | ||
I2C 驱动 | √ | |
PWM 驱动 | √ | |
SDIO 驱动 | √ | |
GPIO 驱动 | √ | |
USB 驱动 | √ | |
软件功能 | ||
.H264视频编码 1080P 60fps | √ | |
.H264视频解码 4K 60fps | √ | |
.H265视频编码 1080P 60fps | ||
.H265视频解码 4K 60fps | ||
USB打印机 | ||
USB升级 | √ | |
TF卡升级 | ||
OTA升级 | ||
恢复出厂设置 | √ | |
序列号 | √ | sn号 |
MAC地址 | √ | 仅支持gmac以太网 |
体眠唤醒 | √ | |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 5V | 12V | 30V |
纹波 | -- | 50mV | 120mV | |
电流 | 295mA | -- | -- | |
电源电流 (未接其它外设) | 开机电流 | 293mA | 385mA | 692mA |
播放声音 | 311mA | 375mA | 496mA | |
环境 | 相对湿度 | -- | 65% | 75% |
工作温度商业级 | -20℃ | -- | 70℃ | |
存储温度 | -40℃ | -0℃ | 100℃ | |
