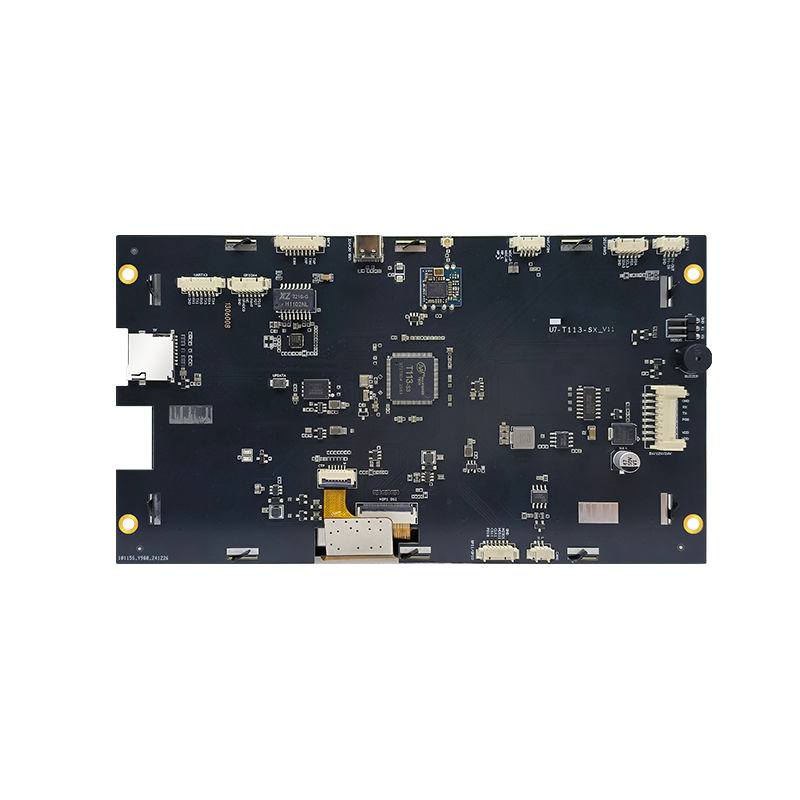

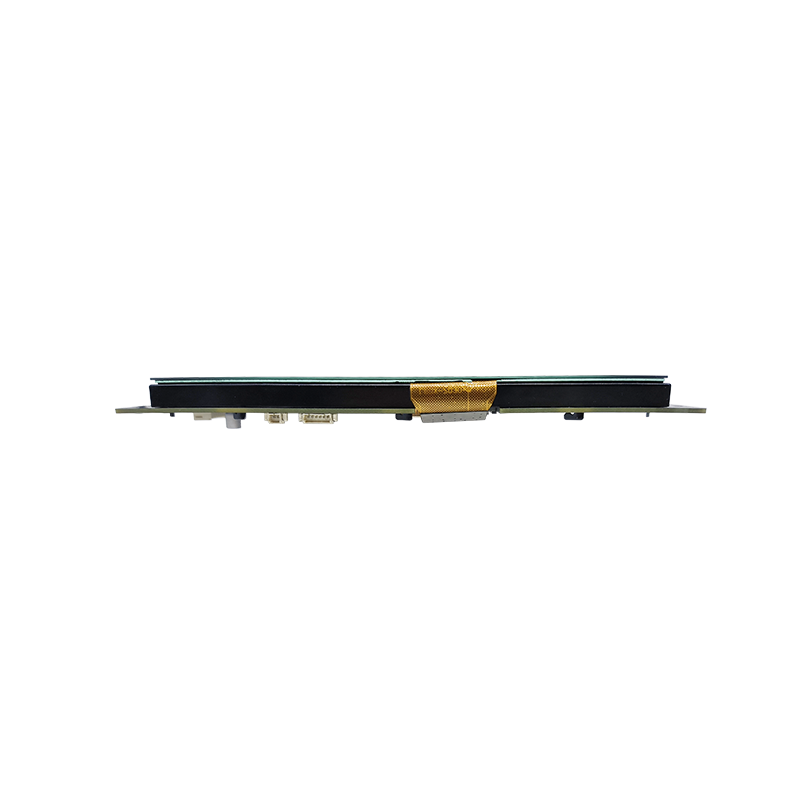

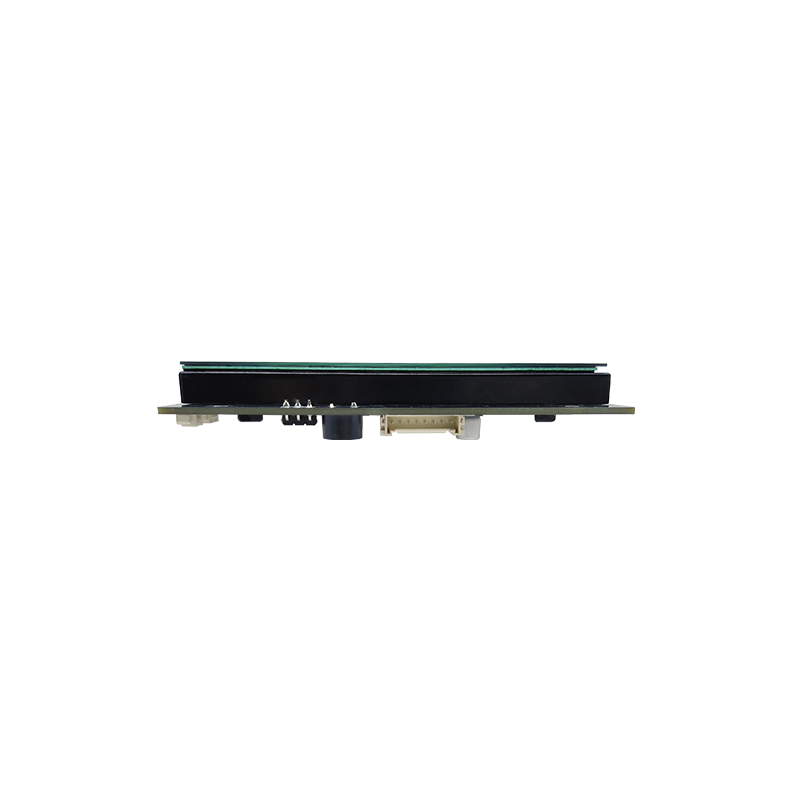

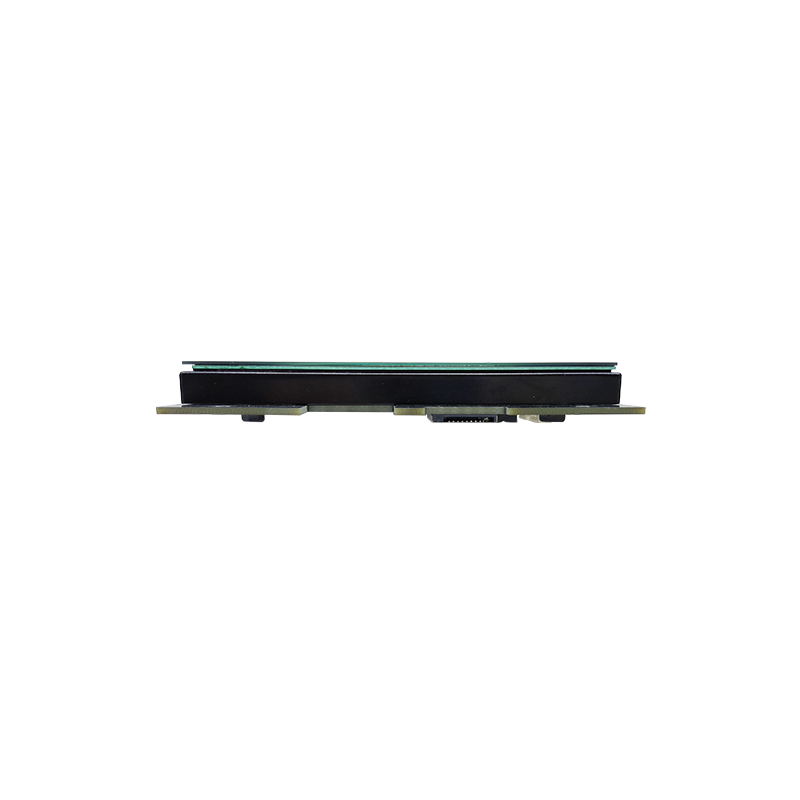

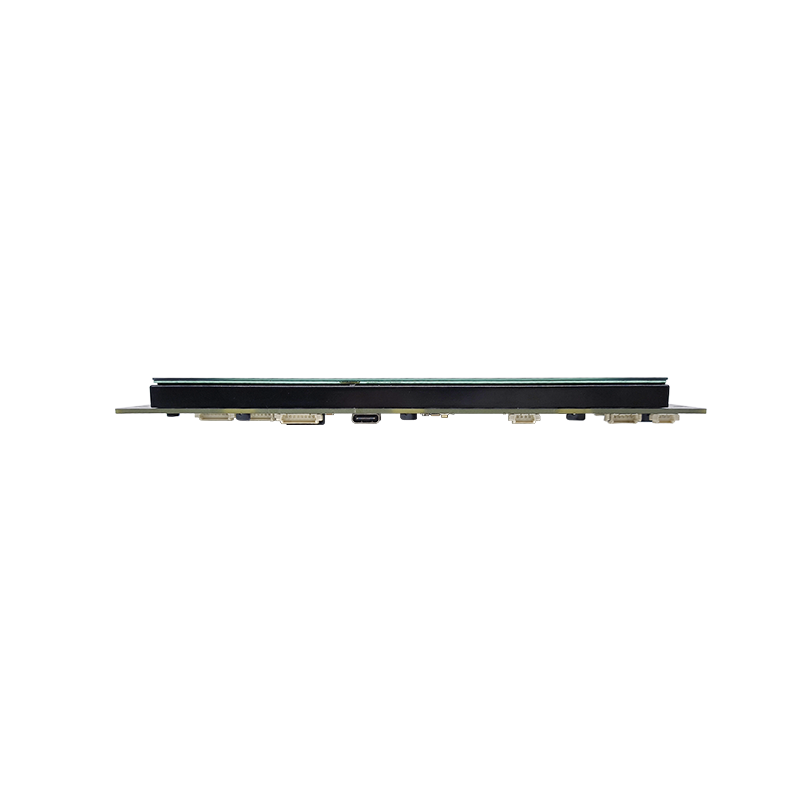

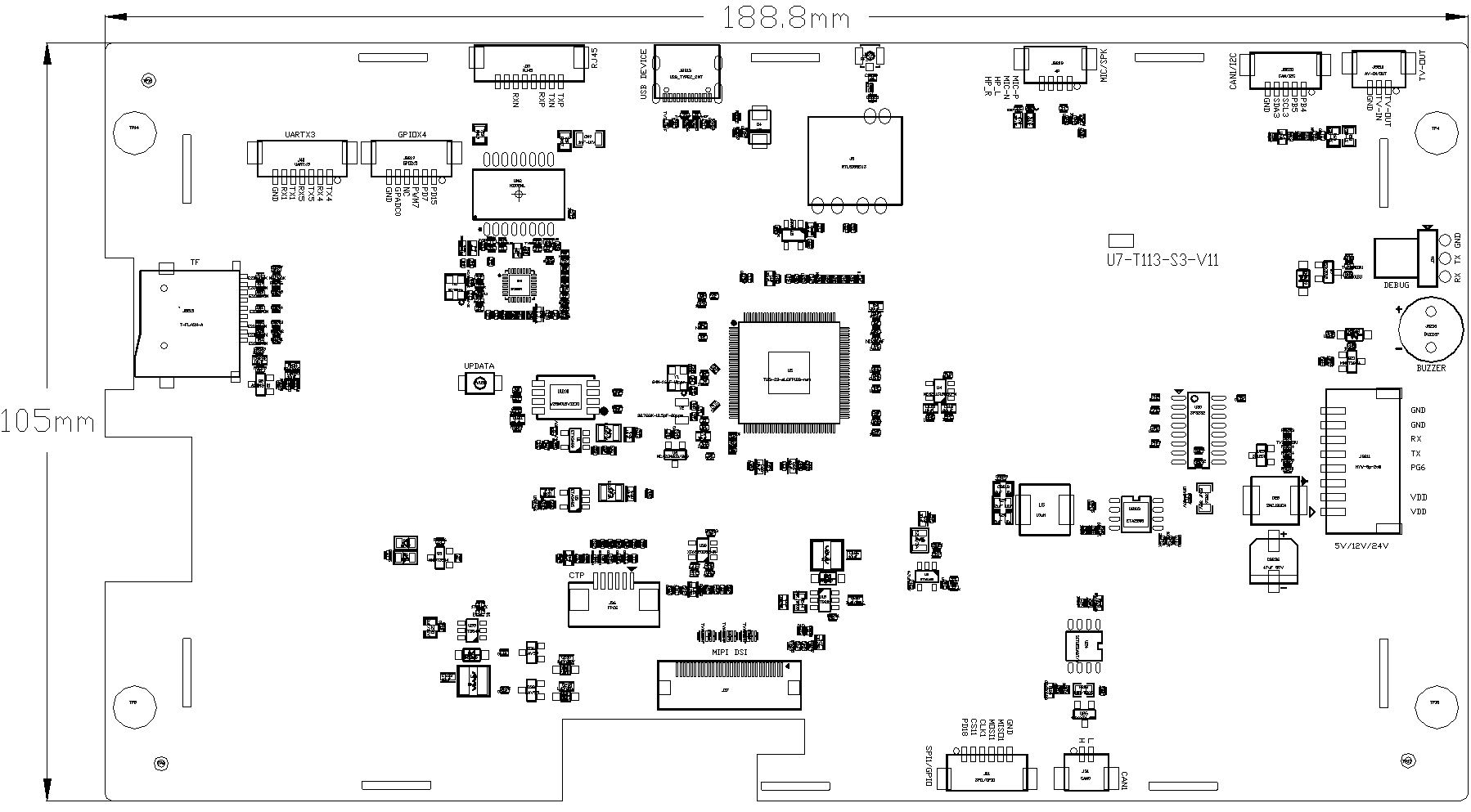

整机尺寸(含屏)

188.8mm长*105mm宽*17mm高

CPU

AllWINNER T113 双核ARM CortexTM-A7 CPU

内存

内置DDR3 128MB

存储器

SPI NAND FLASH 128MB

电源管理

分立式设计

工作电压

5V/12V/24V

以太网

1路 10M/100M

USB 2.0

1路USB TYPE-C DEVICE

WIFI

WIFI 2.4G (RTL8188)

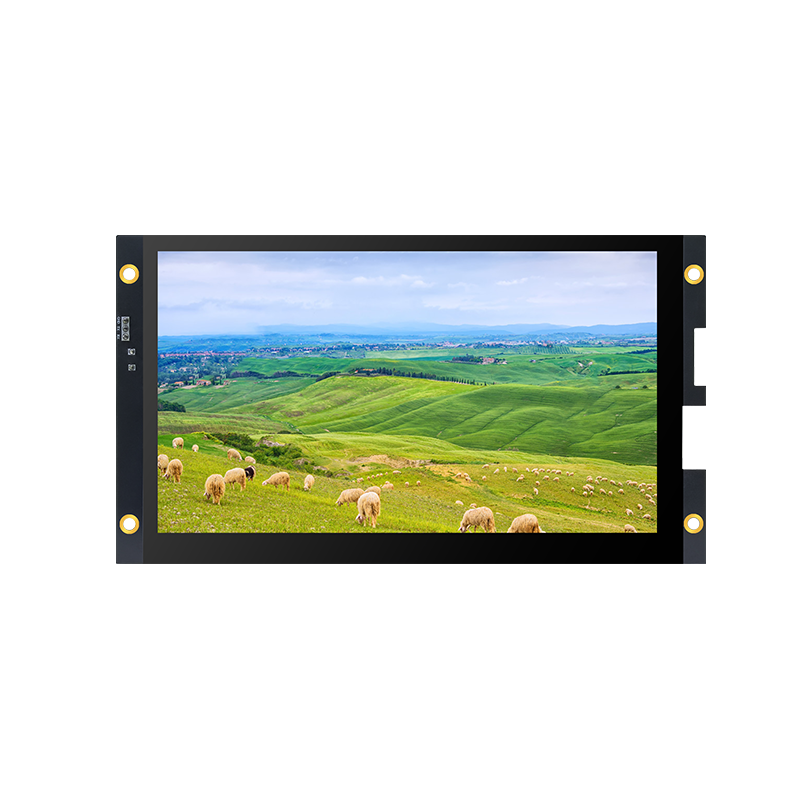

显示

1路MIPI显示输出+电容式触摸屏

CVBS输入

支持一路CVBS模拟摄像头输入

CVBS输出

支持一路CVBS输出

串口

5路串口（其中一路debug）

语音输入

1路语音输入

语音输出

1路语音输出

CAN

1路CAN接口

TF卡

1路TF卡接口

SPI

1路SPI接口

I2C

1路I2C

GPIO

6路GPIO

PWM

1路PWM

ADC

1路ADC

按键

1路升级按键

系统

Linux5.10.66

工作温度

-20到+70度

系统升级

支持本地USB升级

Buildroot

Linux5.4.61

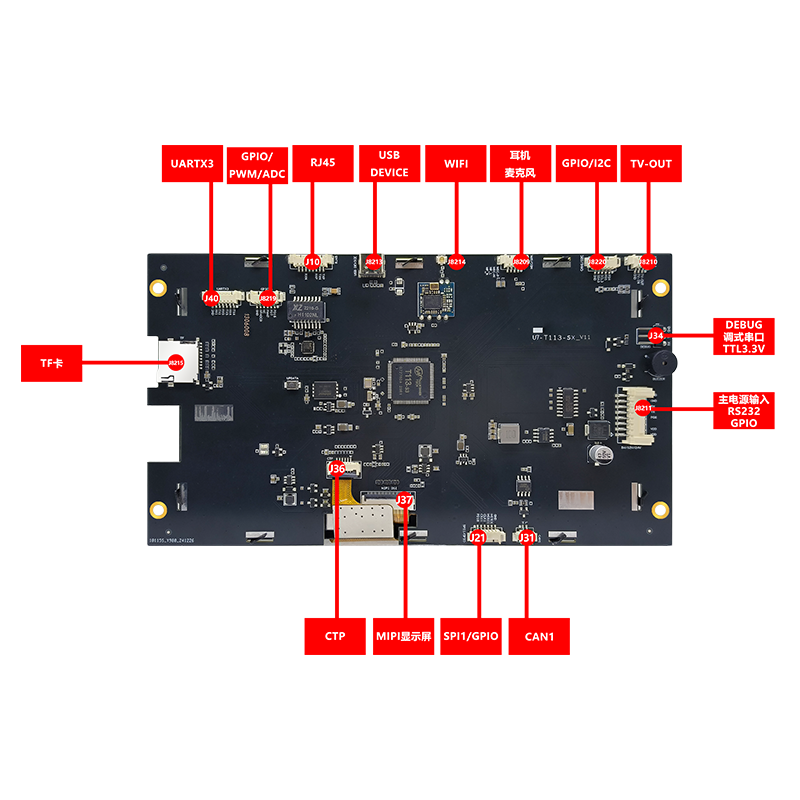

硬件功能

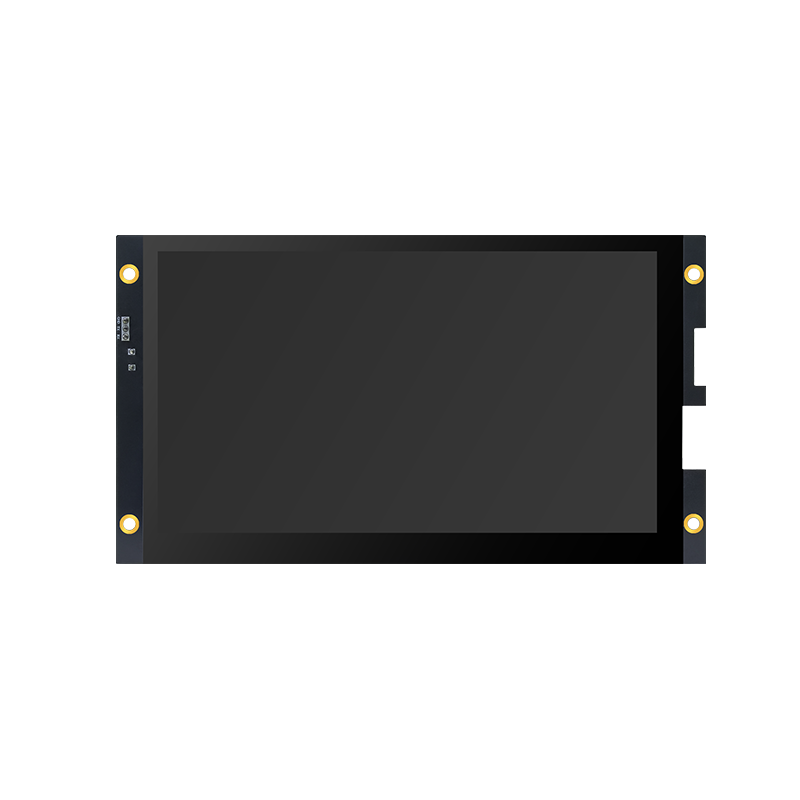

7寸MIPI IPS 接口

√

7寸触摸接口

√

USB

√

GPIO

√

ADC按键

√

RTL8188 WIFI

√

以太网 10M/100M

√

耳机

√

lineout

√

串口

√

USB2.0

√

CAN

√

总线驱动

ADC 驱动

√

PWM 驱动

√

GPIO 驱动

√

USB 驱动

√

can驱动

√

i2c驱动

√

电源参数

电压

5V

12V

30V

纹波

50mV

开机电流

85mA

216mA

365mA

环境

相对湿度

--

65%

75%

工作温度

-20℃

--

70℃

存储温度

-30℃

-0℃

100℃
