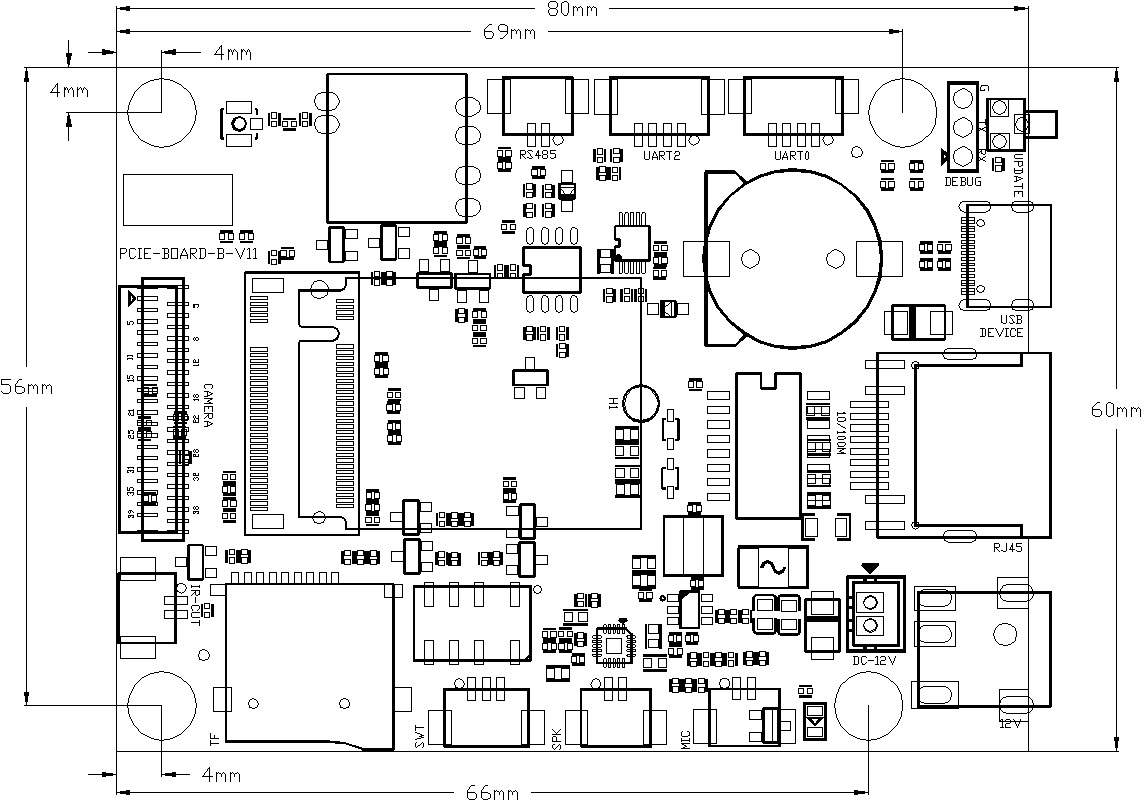

尺寸

长80mm x 宽60mm x 高14mm

CPU

ROCKCHIP RV1106单核A7+MCU

NPU

0.5 TOPS NPU

内存

内置DDR3 128MB

存储器

SPI标配 128MB

电源管理

分立式电源设计

工作电压

输入电压 12V 最大功率小于1.5W (不接任何外设)

支持系统

Linux5.10.66

运行温度

-10到+75度

USB接口

1路USB DEVICE接口

UART串口

2路TTL 3.3V电平，其中一路为Debug

SDIO接口

一路TF卡

摄像头接口

2路 mipi csi 摄像头输入

IR-CUT

一路滤光片切换接口

电源输入

1路PH2.0 12V电源输入接口

语音输入

一路麦克风输入

语音输出

1路左声道输出，底板外挂2W功放

WIFI

USB接口RTL8188EUS 2.4G

蓝牙

USB接口RTL8188EUS 支持蓝牙4.0

以太网

默认接RMII 10/100M

RTC

板载RTC电池

RS485接口

1路RS485接口

继电器

1路继电器接口

系统升级

支持本地USB升级

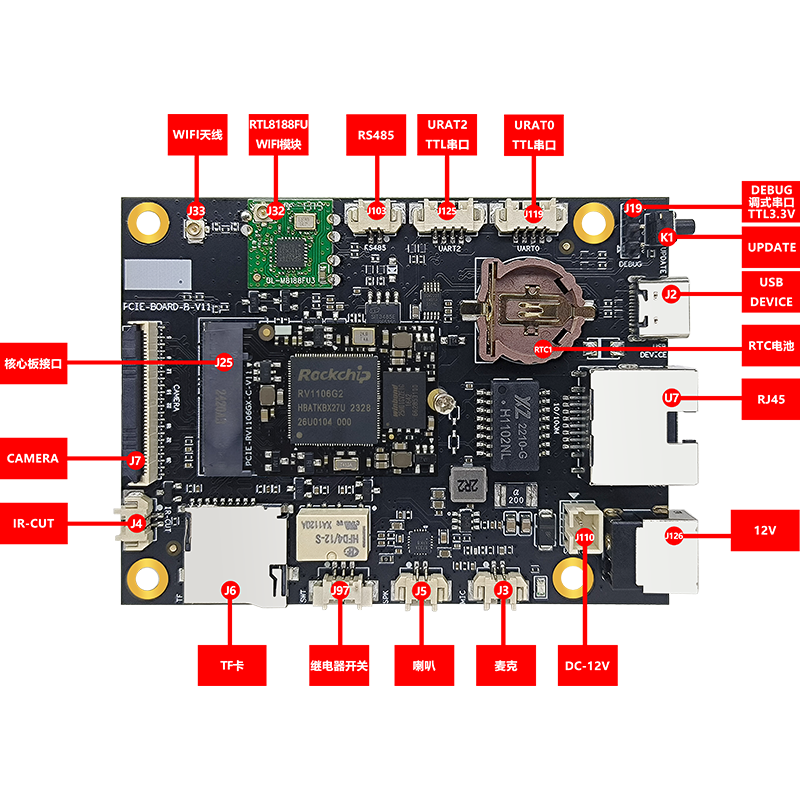

硬件功能

MASKROM按键(升级按键)

√

RECOVERY按键

SDIO AP6212 WIFI

√

UART0 AP6212 BT

√

以太网 10M/100M

√

SPK

√

MIC(麦克风)

√

LANE IN

DEBUG

√

UART (1,4,5)

√

RTC

√

USB2.0

√

USB2.0 x2(插针)

√

CAN

√

PWM7,3

√

RS485

√

4G模块扩展

√

SIM

√

MIPI CSI (gc2093)

√

TF

√

总线驱动

ADC 驱动

√

PWM 驱动

√

SDIO 驱动

√

GPIO 驱动

√

USB 驱动

√

can驱动

√

i2s驱动

√

i2c驱动

√

spi驱动

√

电源参数

电压

4.5V

12V

15V

纹波

50mV

3V RTC耗电

15uA

开机电流(无屏)

16mA

52mA

95mA

桌面静态电流(无屏)

51mA

环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
