产品属性

瑞芯微 RP-RK3326S 扩展板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买RP-RK3326S扩展板>>

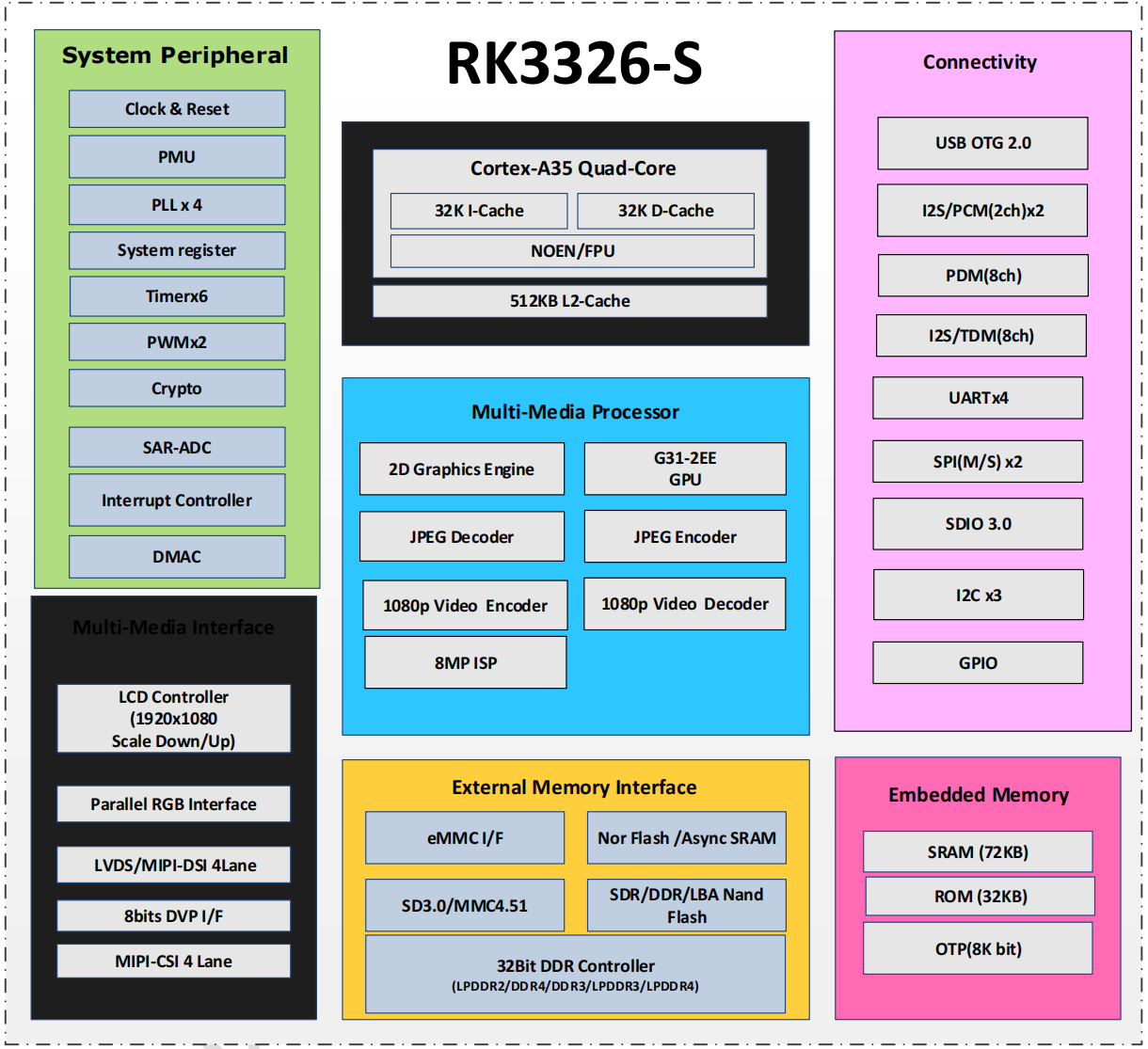

CPU方框图

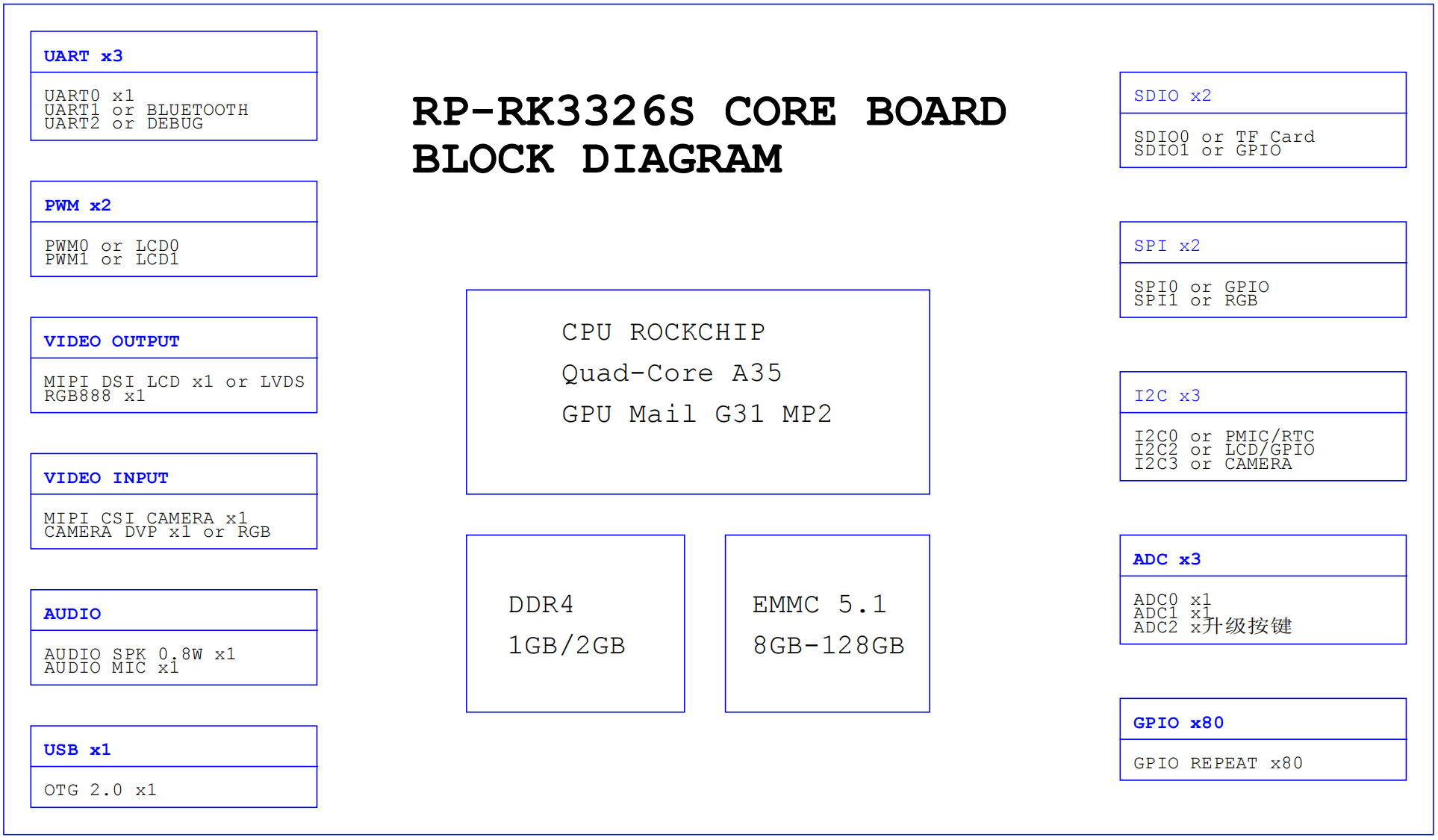

核心板方框图

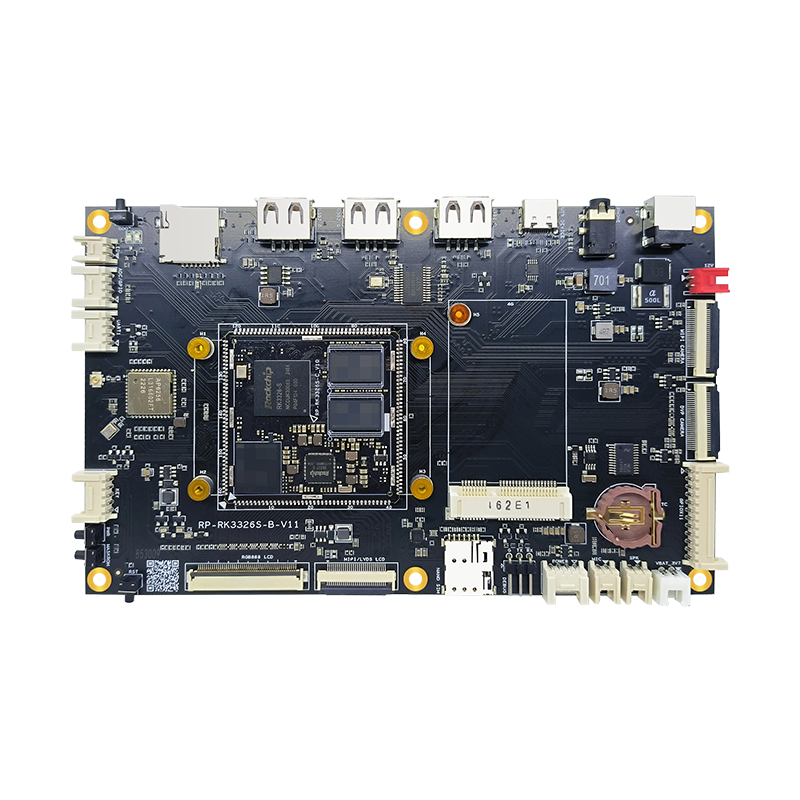

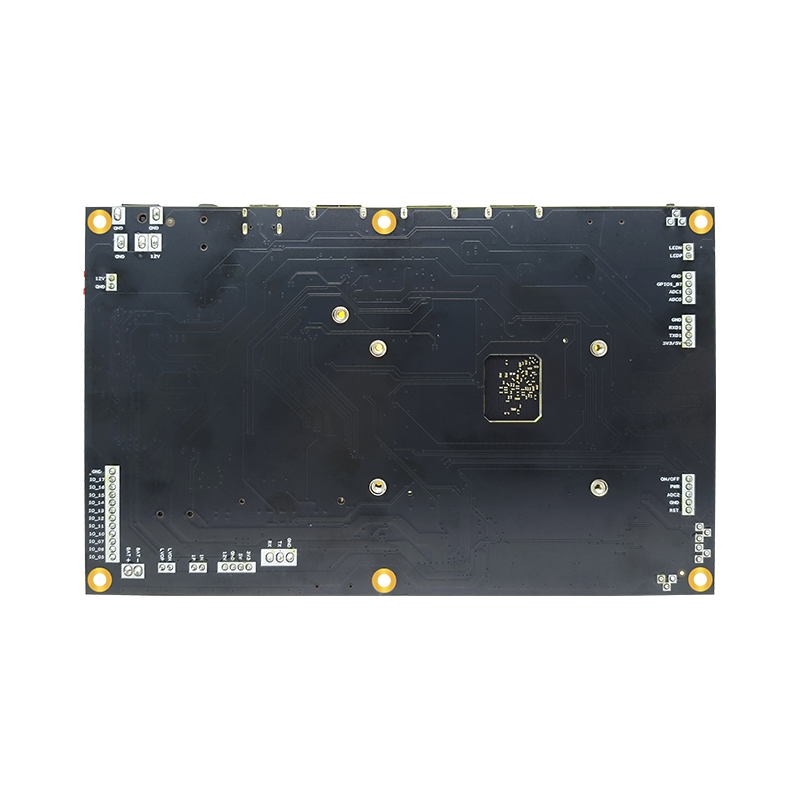

产品展示

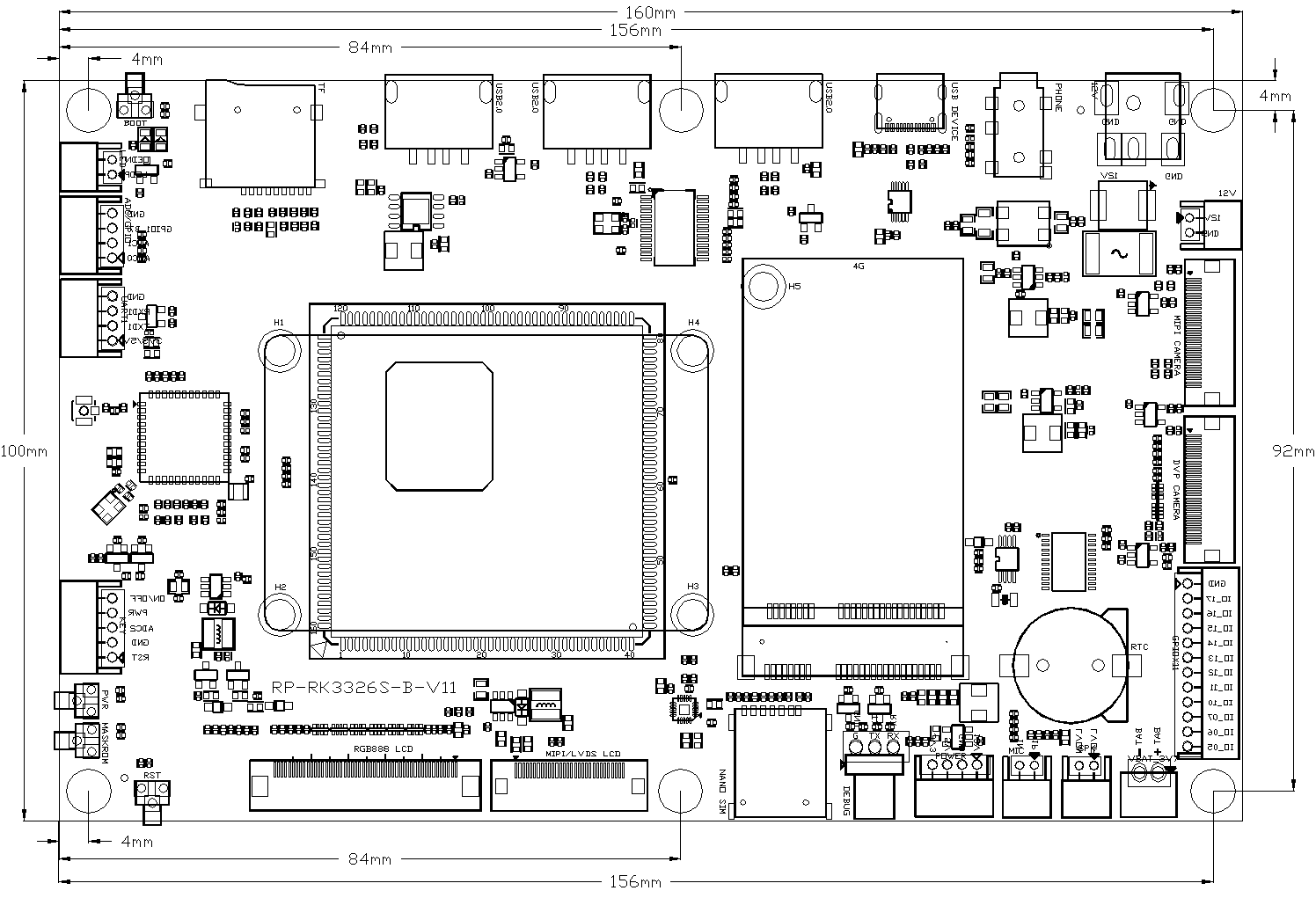

PCB尺寸图

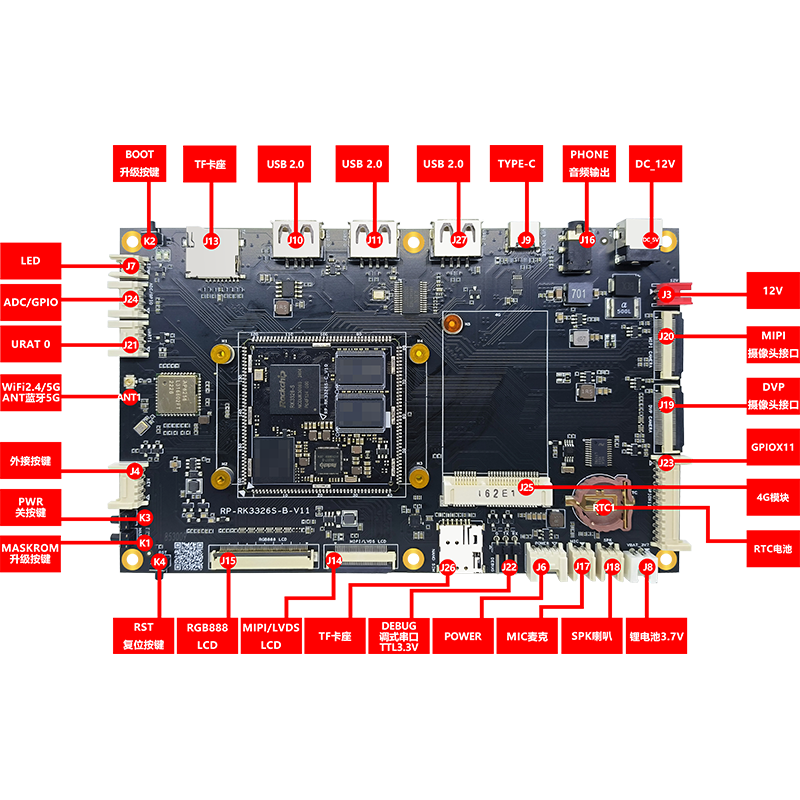

接口标识图


硬件指标参数

主要硬件参数

尺寸

160mm长*90mm宽*12mm高

CPU

瑞芯微 RK3326S 四核A35 主频1.5G

GPU

Mali G31 MP2

内存

DDR4标配1G/2GB 选配4GB

存储器

EMMC 5.1 标配8GB 选配4G/16GB/32GB

电源管理

RK817-1 支持待机,按键开关机

工作电压

12V 2A以上

支持系统

Andriod13/buildroot QT5.14

运行温度

-10到+75度


常用接口


主板常用接口

USB接口

4路USB口(4路外接,1路TYPE-C DEIVCE )

摄像头接口

1路 MIPI CSI摄像头接口,内置ISP最高800W

串口

2路UART串口(其中一路为debug,可改普通串口)

4G接口

内置移远4G模块上网(USB)

语音输入

1路麦克风输入

语音输出

2路耳机输出 + 1路喇叭输出 3W/8欧

TF卡

支持TF卡

MIPI 显示

1路MIPI显示输出,单路最高1920x1080 (同LVDS复用)

LVDS 显示

单8 LVDS输出最高1280x800 (同MIPI复用)

RGB显示

1路RGB888显示输出最高1280x800

WIFI

WIFI5 (AP6256)

蓝牙

1路5.0 蓝牙+BLE(AP6256)

其他扩展接口

11路可用GPIO

ADC接口

2路10位 ADC接口

指示灯

1路GPIO可控制指示灯接口

RTC实时时钟

外置纽扣电池掉电时间保存(独立8563)功耗小于1uA

系统升级

支持本地USB升级


产品软件介绍


RP-RK3326S-V10功能及驱动支持列表


Android 13.0
kernel-5.10

Linux 5.10
Buildroot
QT5.14

备注

硬件功能

MIPI显示屏(5寸 720x1280加触摸总成)


MIPI显示屏(5.5寸 1080x1920加触摸总成)


MIPI显示屏(7寸 1024x600加触摸总成)


MIPI显示屏(7寸 1200x1920加触摸总成)


MIPI显示屏(8寸 800x1280加触摸总成)


MIPI显示屏(10.1寸 800x1280加触摸总成)


RGB显示屏(7寸 1024x600)


LVDS显示屏(7寸 1024x600加触摸总成)


LED灯(进系统呼吸灯)


RTC(外挂HYM8563,掉电时间保存)


喇叭(底板可接5W/8欧嗽,播放声音)


耳机(带耳机检测功能)


麦克风输入(mic)


WIFI(AP6256)


蓝牙(AP6256)


type-C OTG


USB HUB x4

不能与otg共用

USB2.0 HOST 标准A口 X3

不能与otg共用

调试串口(可收发,也可作为普通串口)


串口0(可正常收发数据)


TF卡(测试最大128G TF卡相互传文件)


按键(复位键、升级键、Maskrom键、PWR键)


4G通迅(移远EC20 CAT1)


外扩GPIO(I2C-NCA9555)


充电管理

不支持热插拔

MIPI摄像头 OV13850 1300W


总线驱动


SPI 驱动


ADC 驱动


I2C 驱动


PWM 驱动


SDIO 驱动


GPIO 驱动


USB 驱动


软件功能


.H264视频编码 1080P 60fps




.H264视频解码 4K 60fps




.H265视频编码 1080P 60fps




.H265视频解码 4K 60fps




USB打印机




USB升级



TF卡升级



OTA升级




恢复出厂设置



序列号



MAC地址




体眠唤醒




电流参数表




项目

最小

典型

最大

电源参数

电压

7.5V

12V

15V

纹波

--

50mV

120mV

电流

122mA

--

--

电源电流

(未接其它外设)

开机电流

135mA

185mA

466mA

播放声音

142mA

195mA

415mA

环境

相对湿度

--

65%

75%

工作温度商业级

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
