产品属性

瑞芯微 LGA-RK3562 核心板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买LGA-RK3562核心板>>



CPU方框图


核心板方框图

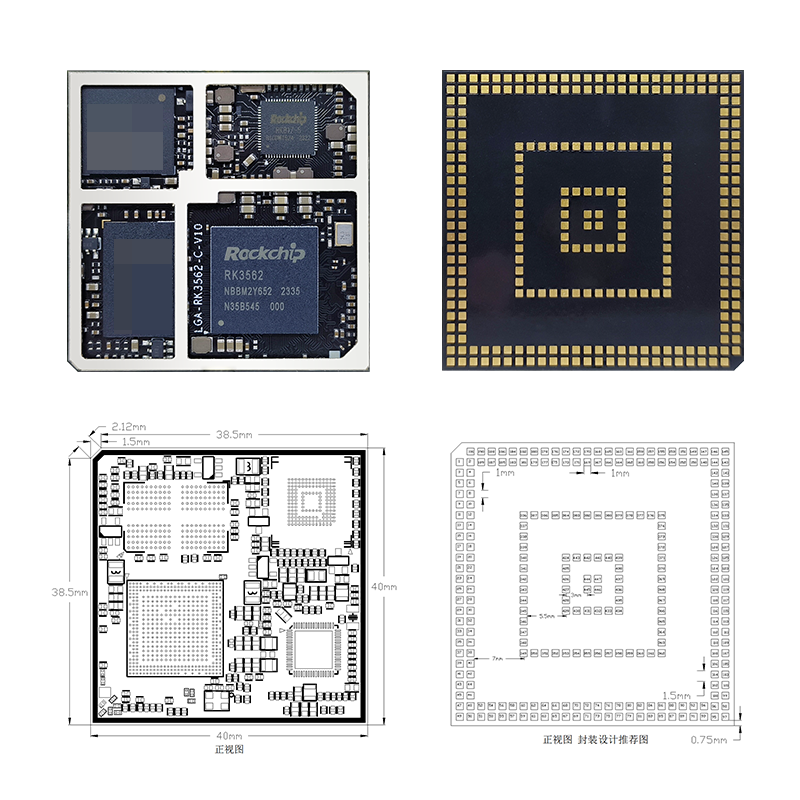

产品展示



硬件指标参数

主要硬件指标

尺寸

长40mm x 宽40mm x 高3.2mm

CPU

瑞芯微RK3562 四核A53 主频 2GHz

GPU

Mali G52

NPU

1 TOPS算力

内存

LPDDR4标配2G/4G(1G/8G批量可选)

存储器

eMMC标配 8G/32G(4G/16G/64G批量可选)

电源管理

RK817-5 支持待机,按键开关机

工作电压

输入电压 5V 最大功率小于4W (不接任何外设)

支持系统

Andriod13

运行温度

-10到+75度 RK3562

-40到+85度RK3562J

常用接口


核心板常用接口

USB接口

3路USB,2路2.0其中一路OTG,1路USB3.0

PCIE接口

1路PCIE2.1 x1

UART串口

10路TTL 3.3V电平,其中一路为Debug

PWM接口

16路PWM (备注:有复用功能)

LVDS显示

1路单8LVDS 最大支持1280x800 60fps

RGB显示

1路RGB 888输出 最大支持720P 60fps

MIPI显示

1路MIPI DSI输出 支持1080P 60fps

语音输出

1路左右立体声,1路左右差分输出

语音输入

2路语音输入

以太网

2路以太网,RGMII接口+RMII接口

SPI接口

3路SPI接口

I2C接口

6路I2C接口

I2S接口

2路I2S接口

GPIO接口

78路GPIO(备注:有复用功能)

SDIO接口

2路SDIO接口,一路TF卡,另一路接WIFI

CSI摄像头

2路 MIPI CSI CAMERA 内置1300W  ISP接口

CIF摄像头

1路8位CIF 并口摄像头输入

ADC接口

16路16bit ADC输入接口

系统升级

支持本地USB升级

功能及驱动支持列表



LGA-RK3562功能及驱动支持列表


Android 13.0

kernel-5.10

备注

硬件功能

HDMI(原生)

HDMI(LT8912,DSI0转HDMI)

MIPI显示屏(5寸 720x1280加触摸总成)


MIPI显示屏(5.5寸 1080x1920加触摸总成)



MIPI显示屏(7寸 1024x600加触摸总成)


MIPI显示屏(7寸 1200x1920加触摸总成)


MIPI显示屏(8寸 800x1280加触摸总成)


MIPI显示屏(10.1寸 800x1280加触摸总成)


MIPI显示屏(10.1寸 1920x1200加触摸总成)


LVDS显示屏(10.1寸 1024x600加触摸总成)

eDP显示屏(13.3寸 1920x1080加触摸总成)

HDMI IN(RK628 MIPI CSI0转HDMI IN)

LED灯(进系统呼吸灯)


风扇


RTC(外挂HYM8563,掉电时间保存)


喇叭(底板可接5W/8欧嗽,播放声音)


耳机(带耳机检测功能)


麦克风输入


WIFI(VS2275S)


蓝牙(VS2275S)


type-C OTG


USB HUB x4


USB2.0 HOST 标准A口 X2


USB2.0 HOST 排针式 X1


m.2 SSD硬盘

千兆以太网0(YT8531C LED指示灯及iperf测试)


千兆以太网1(YT6801S LED指示灯及iperf测试)


调试串口(可收发,也可作为普通串口)


串口0/3/4/7/9(可正常收发数据)


TF卡(测试最大128G TF卡相互传文件)


按键(复位键、升级键、Maskrom键、PWR键)


4G通迅(移远EC20 CAT1)


5G通讯(移远RM500)

GPS+北斗

ADC0 0/1/2/3/4/5/6/7 排针引出 数据读取


ADC1 0/1/2/3/4/5/6/7 排针引出 数据读取


SPI0 接收发送


CAN1/2 接收发送

充电管理

调试中

不支持热插拔

MIPI摄像头单目 GC2093 200W宽动态

不支持

不支持

MIPI摄像头双目 GC2093 200W

不支持

不支持

MIPI摄像头 OV13850 1300W

不支持


MIPI摄像头 OV13855 1300W

高像素,双目会导致丢帧卡顿

MIPI摄像头 IMX307 200W

不支持

不支持

MIPI摄像头 IMX415 800W

不支持

不支持

MIPI摄像头 GC8034 800W


总线驱动


PCIE 驱动


SPI 驱动


ADC 驱动


I2C 驱动


PWM 驱动


SDIO 驱动


GPIO 驱动


USB 驱动


软件功能


.H264视频编码 1080P 60fps


.H264视频解码 4K 60fps


.H265视频编码 1080P 60fps



.H265视频解码 4K 60fps



USB打印机



USB升级


TF卡升级



OTA升级



恢复出厂设置


序列号

sn号

MAC地址

仅支持gmac以太网

体眠唤醒


电流参数表



项目

最小

典型

最大

电源参数

电压

7.5V

12V

15V

纹波

--

50mV

120mV

电流

122mA

--

--

电源电流

(未接其它外设)

开机电流

135mA

185mA

466mA

播放声音

142mA

195mA

415mA

环境

相对湿度

--

65%

75%

工作温度商业级

工作温度工业级

-10℃

-40℃

--

75℃

85℃

存储温度

-45℃

-0℃

100℃
