瑞芯微 LGA-RK3562 扩展板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买LGA-RK3562扩展板>>

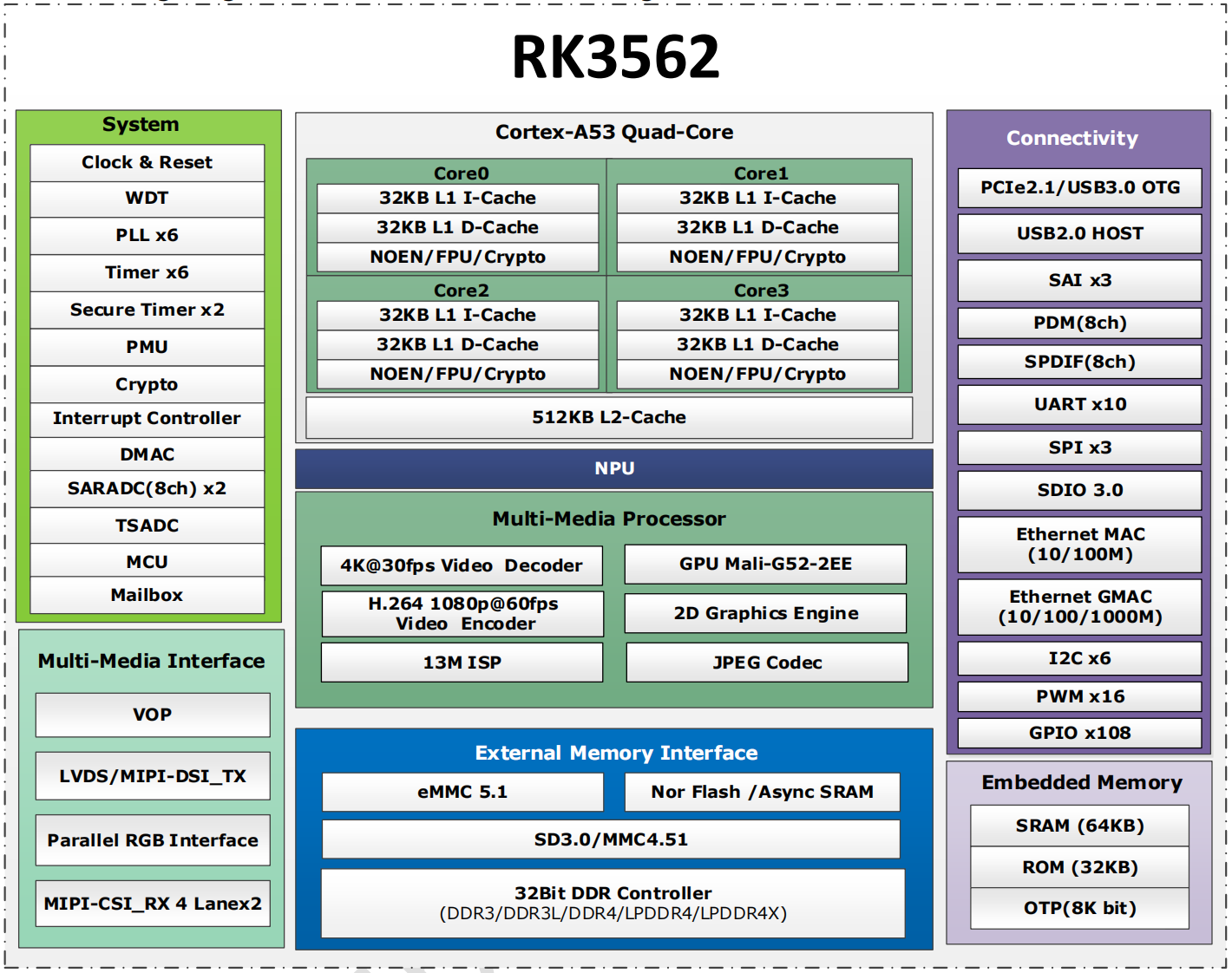

CPU方框图

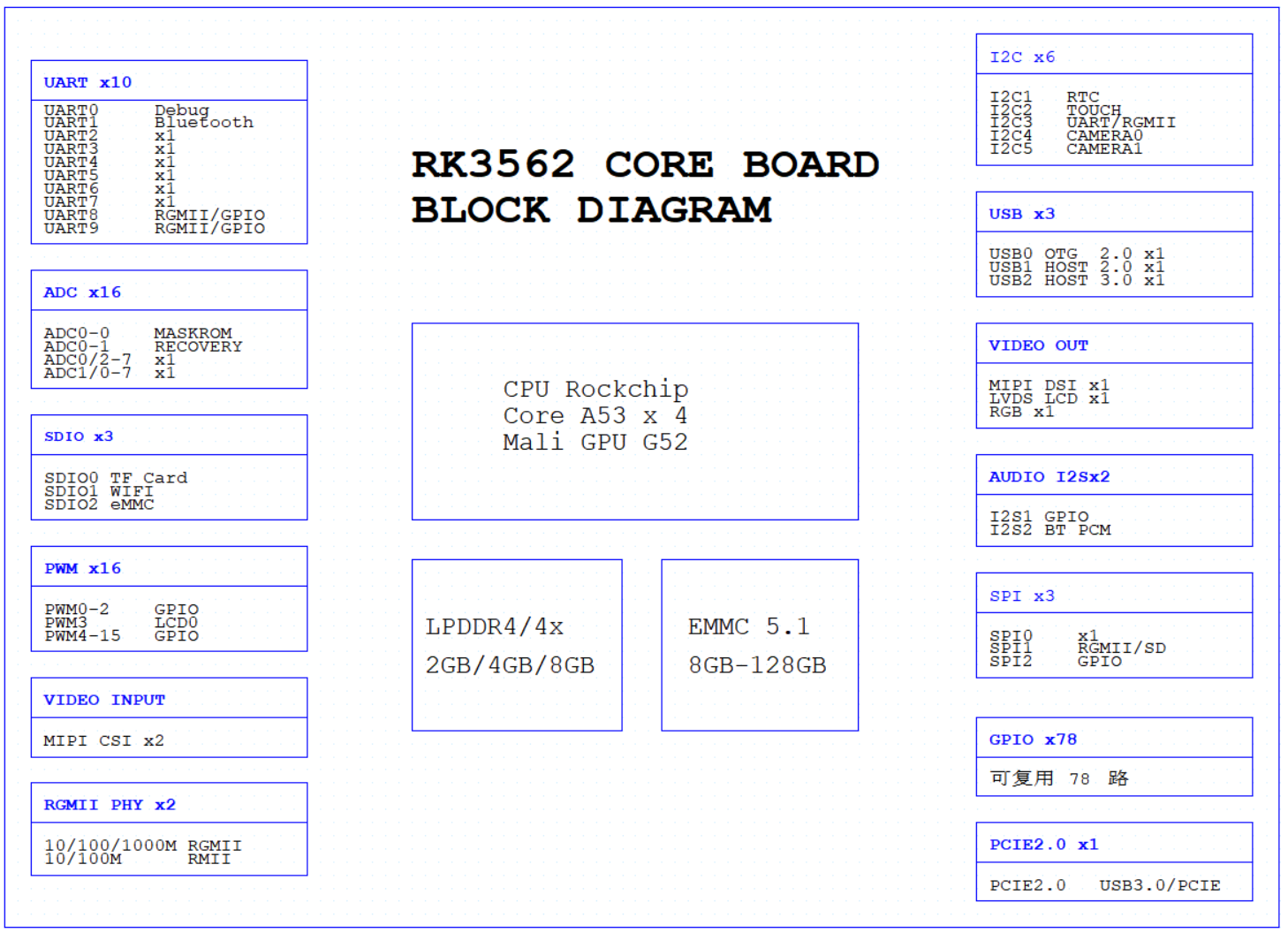

核心板方框图

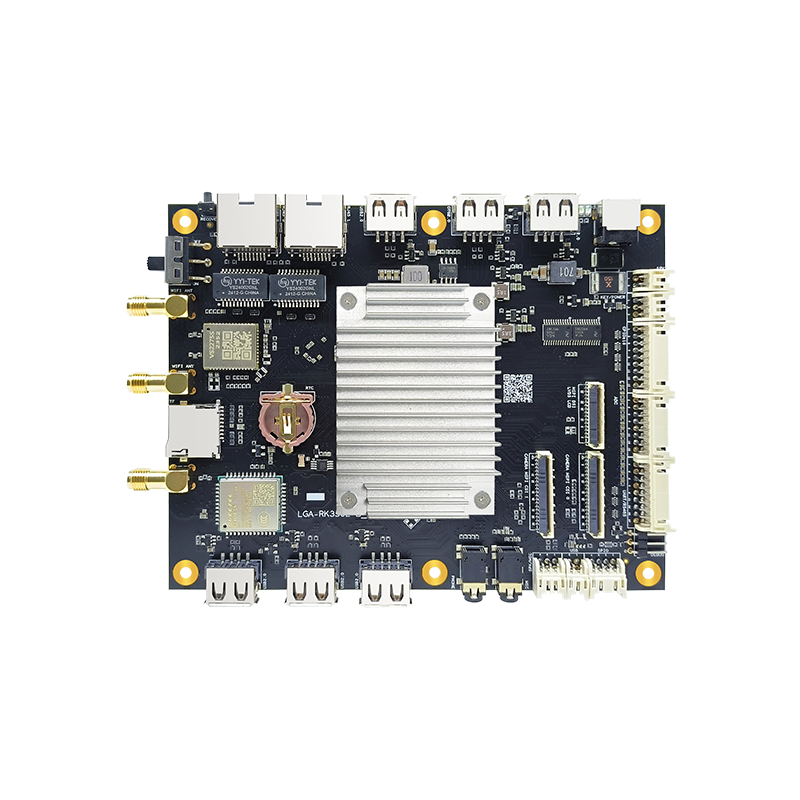

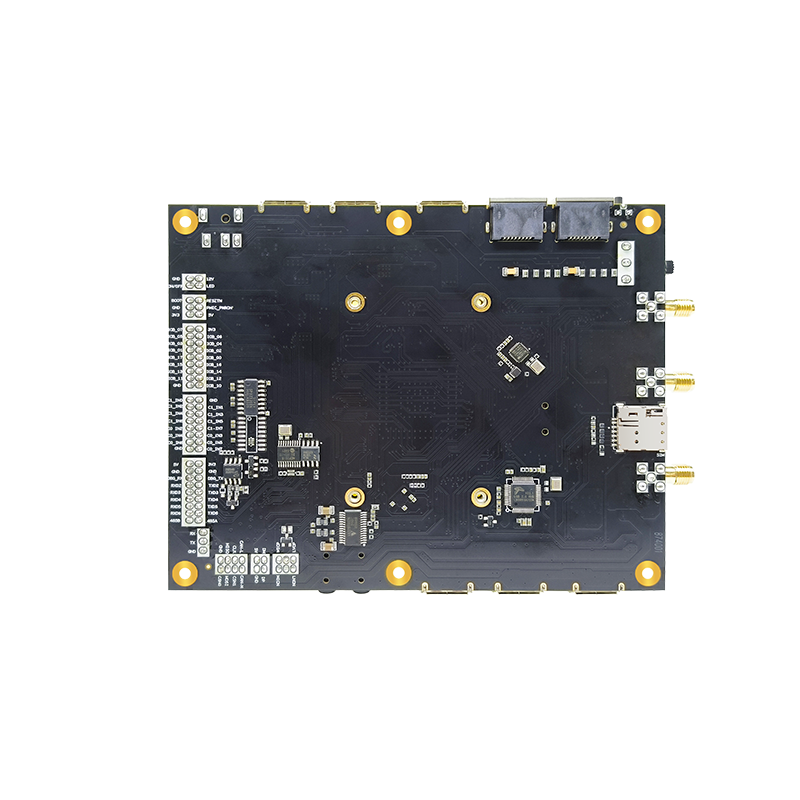

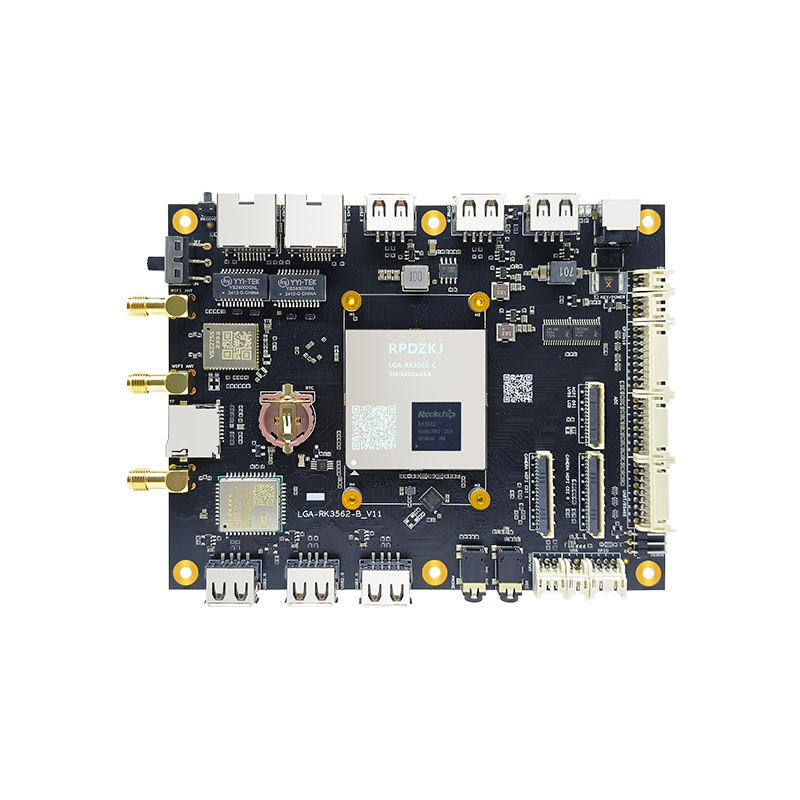

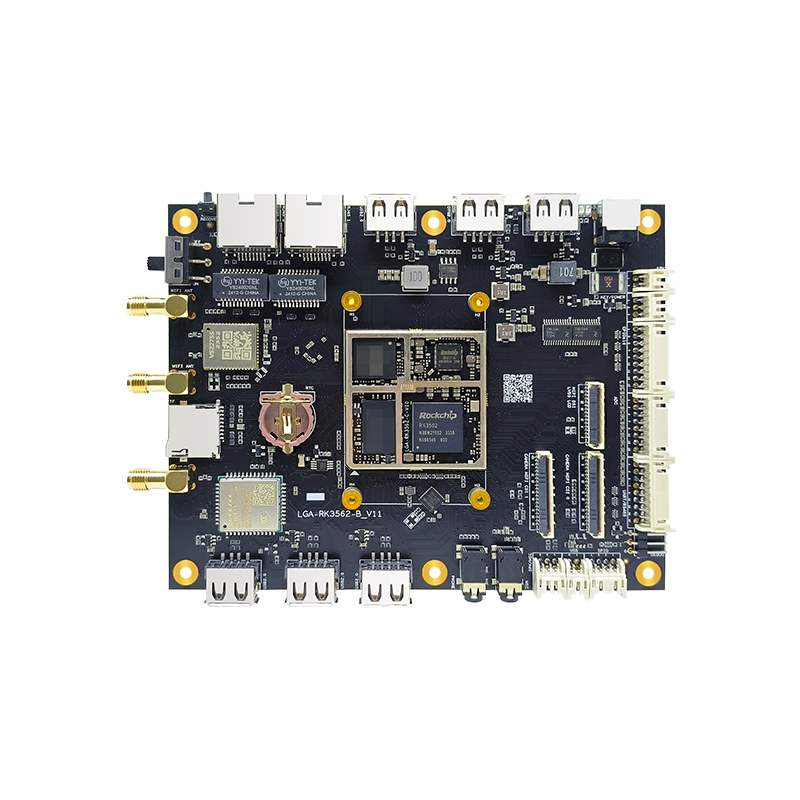

产品展示

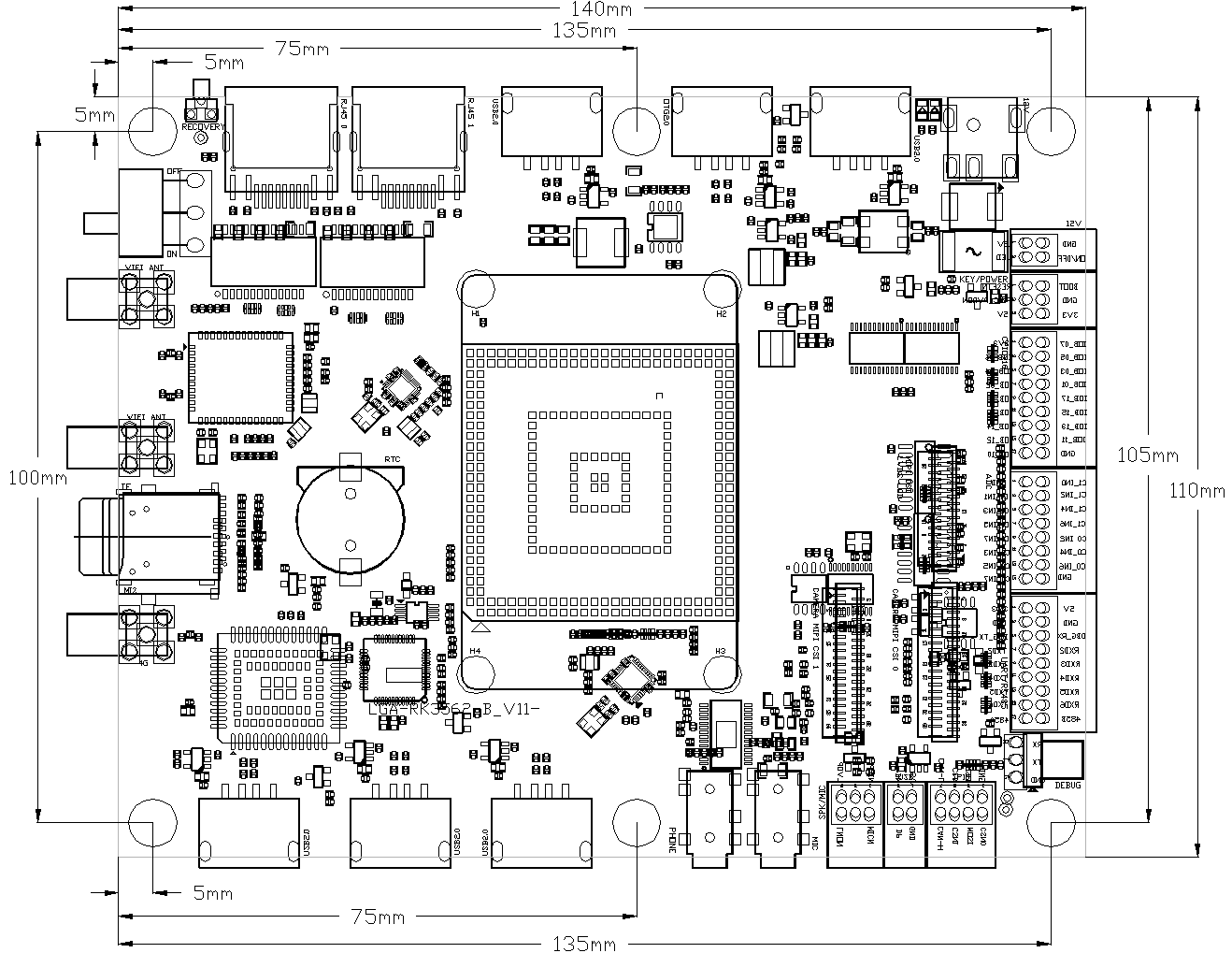

PCB尺寸图

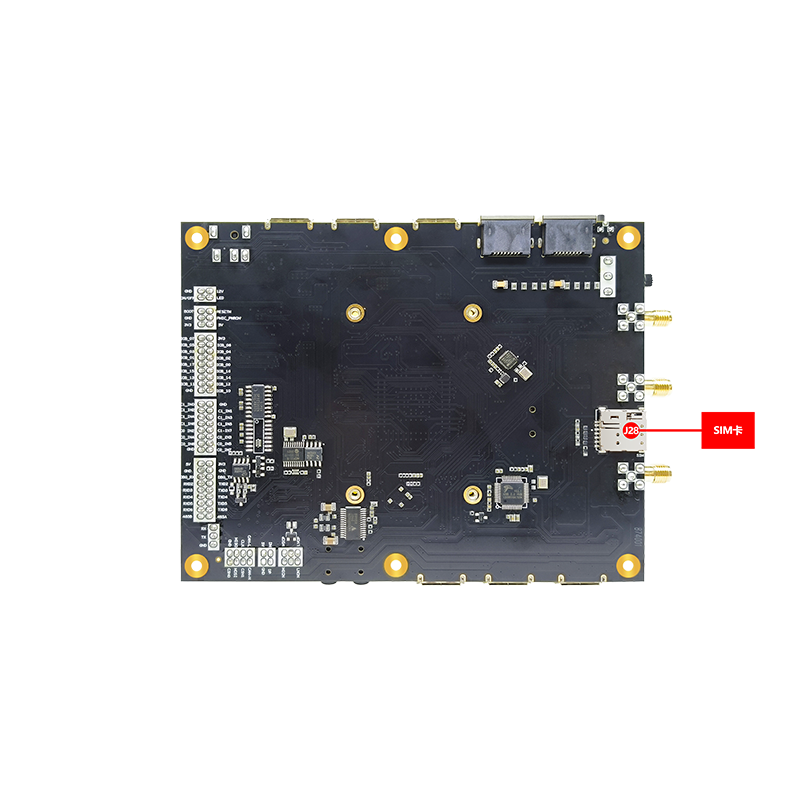

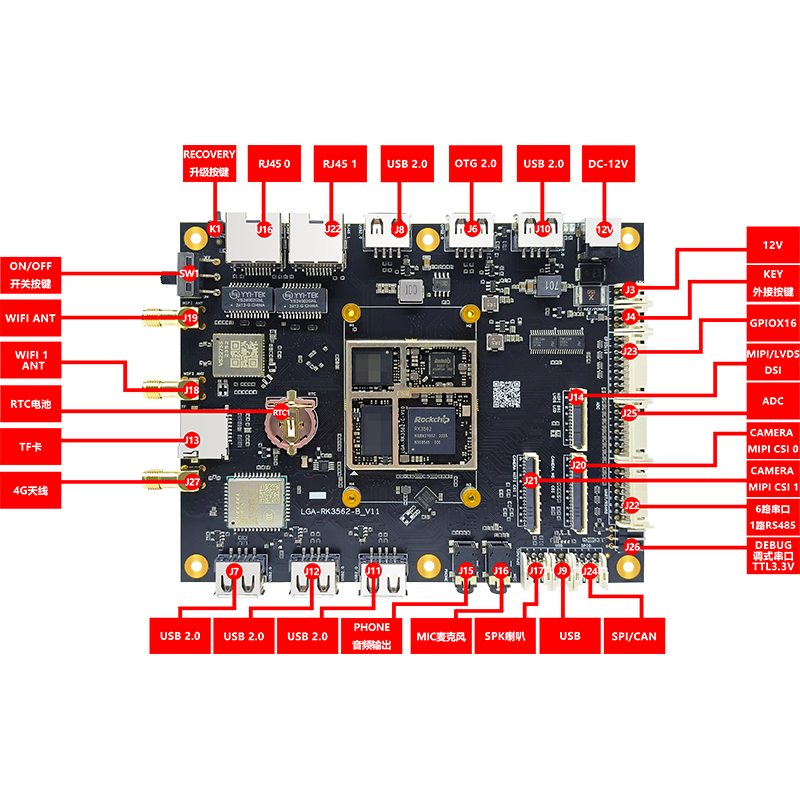

接口标识图


硬件指标参数

主要硬件参数

尺寸

140mm长*110mm宽*12mm高

CPU

瑞芯微 RK3562 四核A53 主频2G

GPU

Mali G52

内存

LPDDR4标配2GB/4GB 选配1GB/8GB

存储器

EMMC 5.1 标配8GB/32GB 选配16GB/64GB

电源管理

RK817-5 支持待机,按键开关机

工作电压

12V 2A以上

支持系统

Andriod 13

运行温度

-10到+75度 RK3562

-40到+85度RK3562J

常用接口


主板常用接口

USB接口

7路USB口(6路外接,1路内插式 )

外接J6为OTG2.0

摄像头接口

2路 MIPI CSI摄像头接口,内置ISP最高1300W

串口

6路UART串口(其中一路为debug,可改普通串口)

RS485

1路RS485接口

CAN

1路CAN接口

SPI接口

1路外接SPI

4G接口

内置移远4G模块上网(USB)

语音输入

2路音频输入,1路麦克风+1路LANE IN

语音输出

2路耳机输出 + 1路喇叭输出 3W/8欧

TF卡

支持TF卡

其他扩展接口

16路可用GPIO

MIPI 显示

1路MIPI显示输出,单路最高1920x1080

LVDS 显示

单8 LVDS输出最高1280x800

以太网

2路 RGMII + PCIE 千兆以太网

WIFI

WIFI6 (VS2275S)

蓝牙

1路5.3 蓝牙+BLE(VS2275S)

ADC接口

11路16位 ADC接口

指示灯

1路GPIO可控制指示灯接口

RTC实时时钟

外置纽扣电池掉电时间保存(独立8563)功耗小于1uA

系统升级

支持本地USB升级


产品软件介绍


LGA-RK3562功能及驱动支持列表


Android 13.0

kernel-5.10

备注

硬件功能

HDMI(原生)

HDMI(LT8912,DSI0转HDMI)

MIPI显示屏(5寸 720x1280加触摸总成)


MIPI显示屏(5.5寸 1080x1920加触摸总成)



MIPI显示屏(7寸 1024x600加触摸总成)


MIPI显示屏(7寸 1200x1920加触摸总成)


MIPI显示屏(8寸 800x1280加触摸总成)


MIPI显示屏(10.1寸 800x1280加触摸总成)


MIPI显示屏(10.1寸 1920x1200加触摸总成)


LVDS显示屏(10.1寸 1024x600加触摸总成)

eDP显示屏(13.3寸 1920x1080加触摸总成)

HDMI IN(RK628 MIPI CSI0转HDMI IN)

LED灯(进系统呼吸灯)


风扇


RTC(外挂HYM8563,掉电时间保存)


喇叭(底板可接5W/8欧嗽,播放声音)


耳机(带耳机检测功能)


麦克风输入


WIFI(VS2275S)


蓝牙(VS2275S)


type-C OTG


USB HUB x4


USB2.0 HOST 标准A口 X2


USB2.0 HOST 排针式 X1


m.2 SSD硬盘

千兆以太网0(YT8531C LED指示灯及iperf测试)


千兆以太网1(YT6801S LED指示灯及iperf测试)


调试串口(可收发,也可作为普通串口)


串口0/3/4/7/9(可正常收发数据)


TF卡(测试最大128G TF卡相互传文件)


按键(复位键、升级键、Maskrom键、PWR键)


4G通迅(移远EC20 CAT1)


5G通讯(移远RM500)

GPS+北斗

ADC0 0/1/2/3/4/5/6/7 排针引出 数据读取


ADC1 0/1/2/3/4/5/6/7 排针引出 数据读取


SPI0 接收发送


CAN1/2 接收发送

充电管理

调试中

不支持热插拔

MIPI摄像头单目 GC2093 200W宽动态

不支持

不支持

MIPI摄像头双目 GC2093 200W

不支持

不支持

MIPI摄像头 OV13850 1300W

不支持


MIPI摄像头 OV13855 1300W

高像素,双目会导致丢帧卡顿

MIPI摄像头 IMX307 200W

不支持

不支持

MIPI摄像头 IMX415 800W

不支持

不支持

MIPI摄像头 GC8034 800W


总线驱动


PCIE 驱动


SPI 驱动


ADC 驱动


I2C 驱动


PWM 驱动


SDIO 驱动


GPIO 驱动


USB 驱动


软件功能


.H264视频编码 1080P 60fps


.H264视频解码 4K 60fps


.H265视频编码 1080P 60fps



.H265视频解码 4K 60fps



USB打印机



USB升级


TF卡升级



OTA升级



恢复出厂设置


序列号

sn号

MAC地址

仅支持gmac以太网

体眠唤醒


电流参数表


项目

最小

典型

最大

电源参数

电压

7.5V

12V

15V

纹波

--

50mV

120mV

电流

122mA

--

--

电源电流

(未接其它外设)

开机电流

135mA

185mA

466mA

播放声音

142mA

195mA

415mA

环境

相对湿度

--

65%

75%

工作温度商业级

工作温度工业级

-10℃

-40℃

--

75℃

85℃

存储温度

-45℃

-0℃

100℃
