产品属性

瑞芯微 LGA-RK3566 扩展板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买LGA-RK3566扩展板＞＞

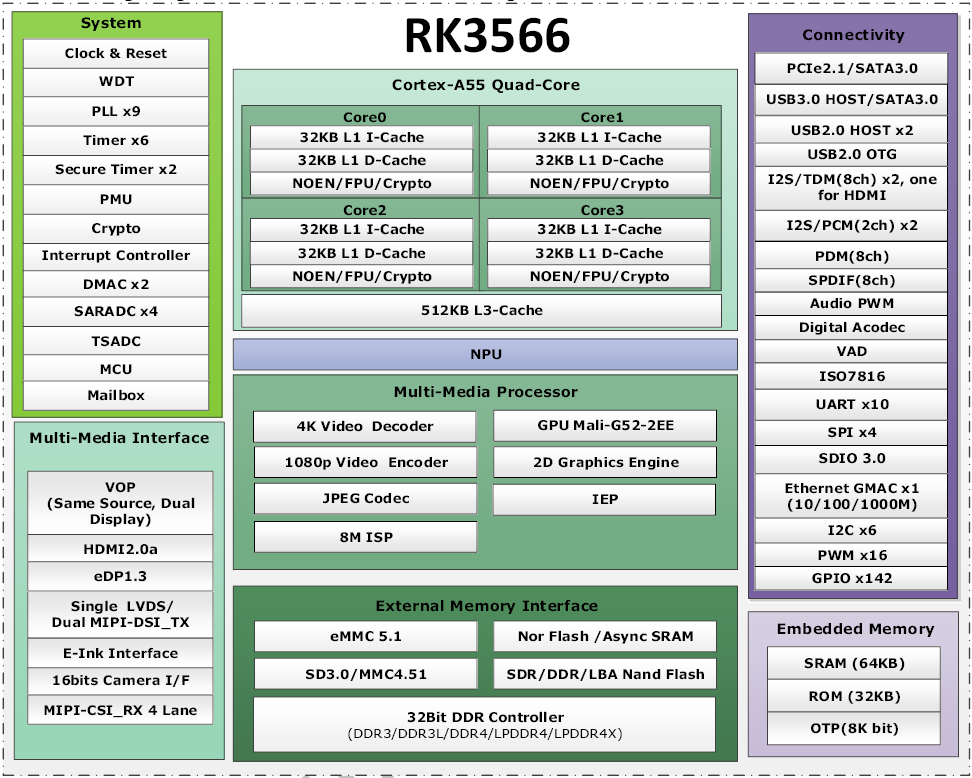

CPU方框图

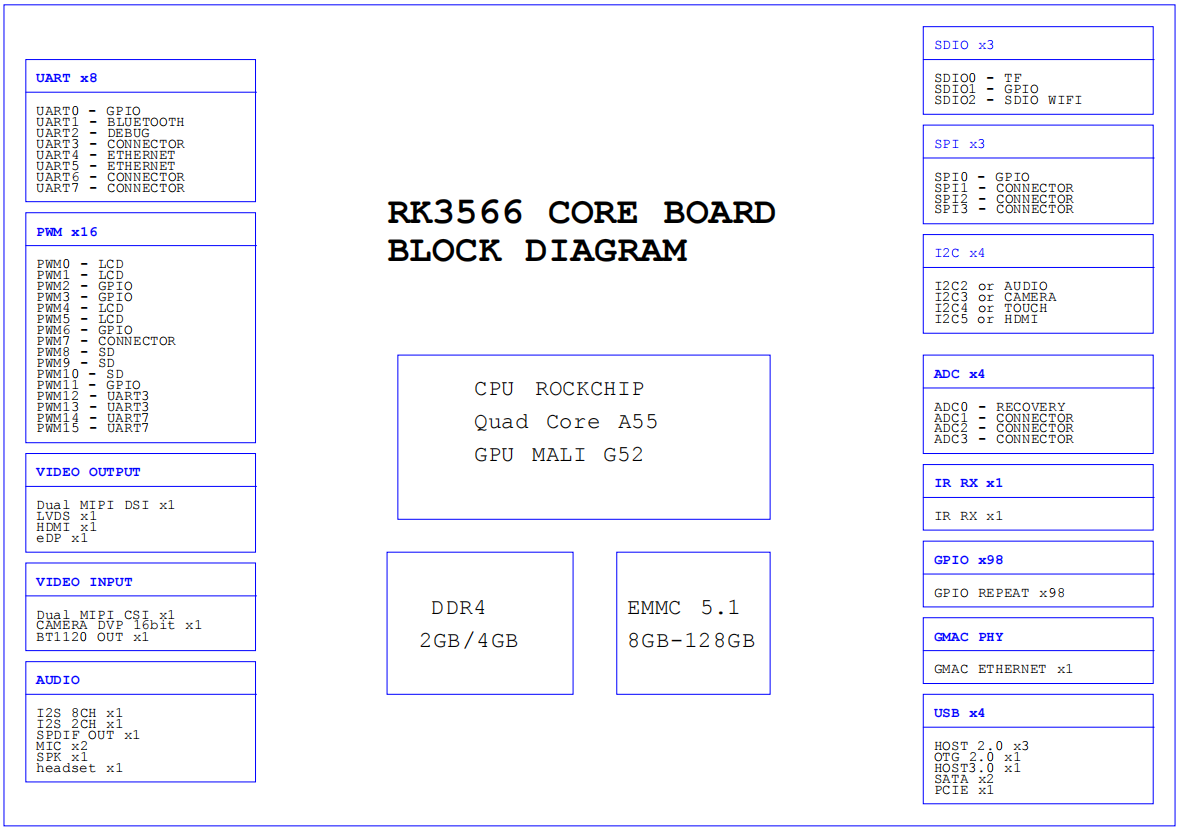

核心板方框图

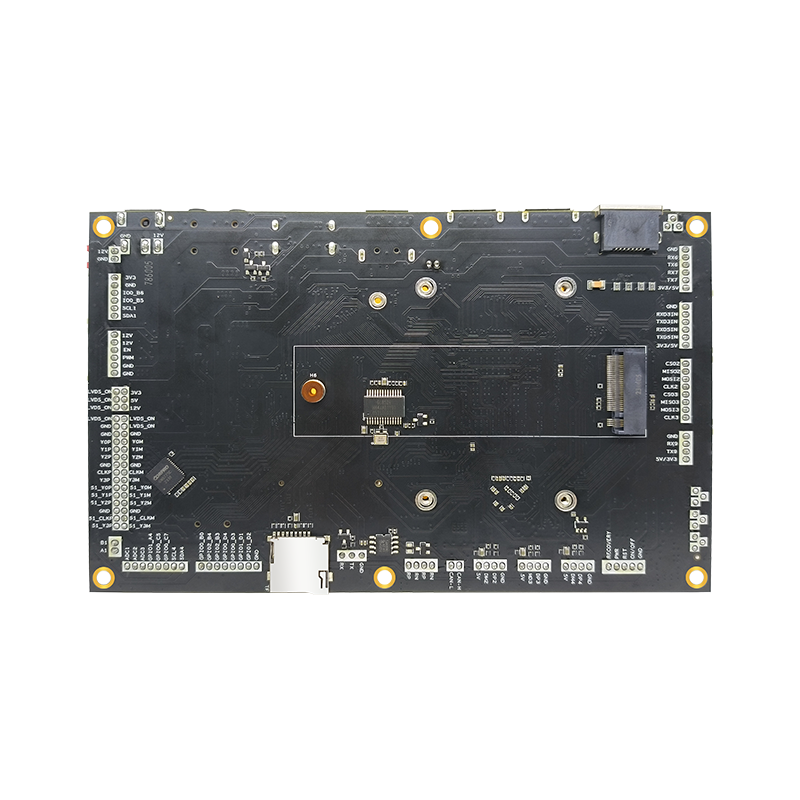

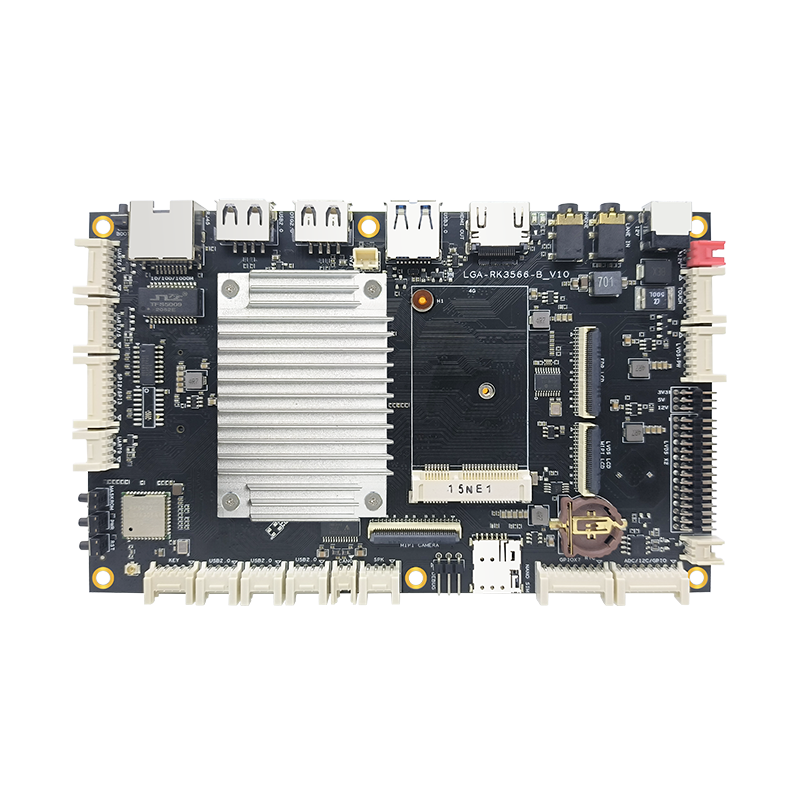

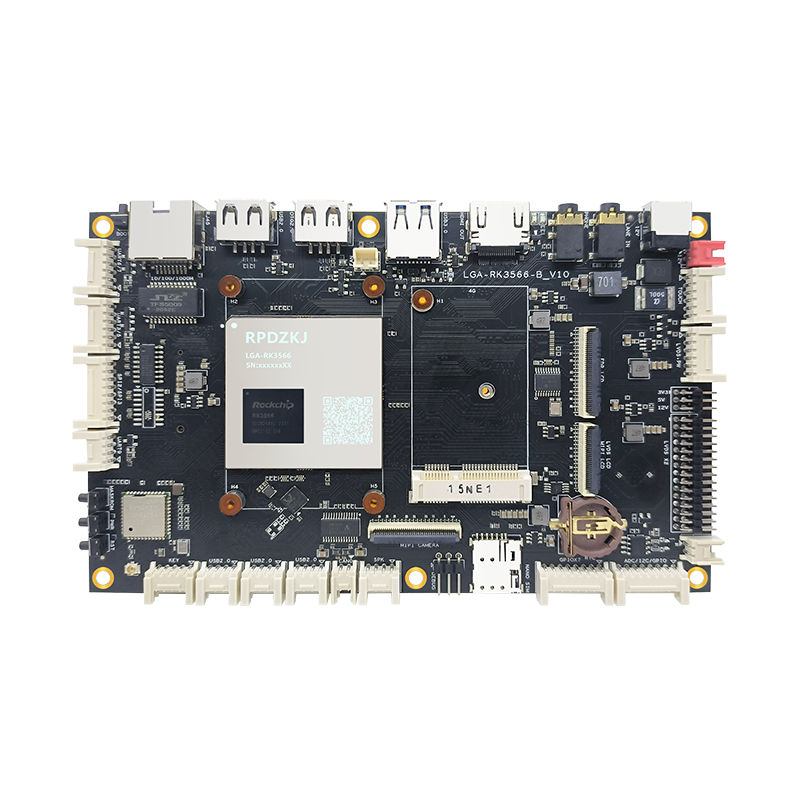

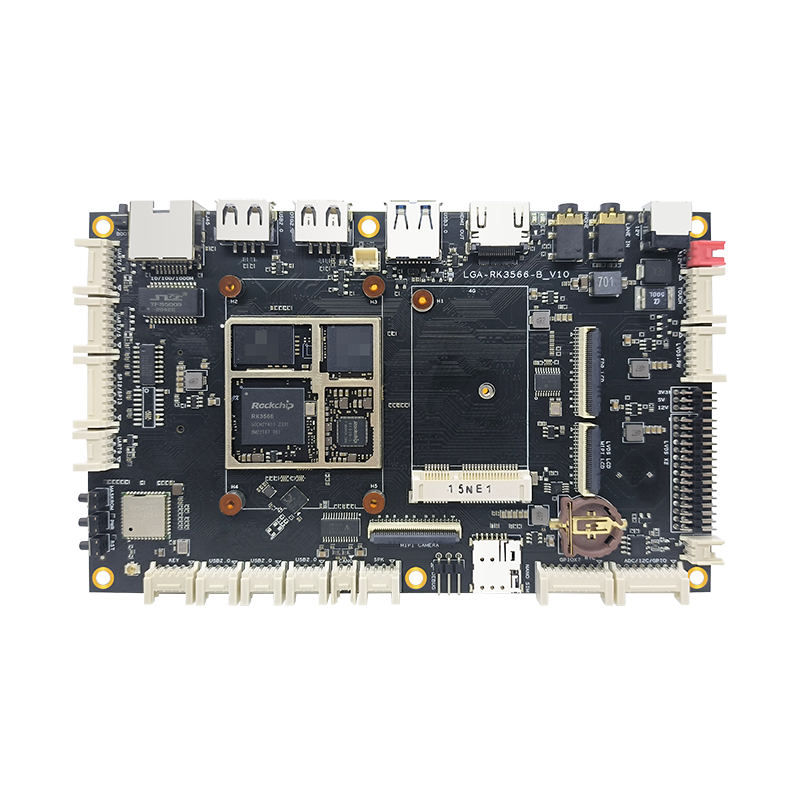

产品展示

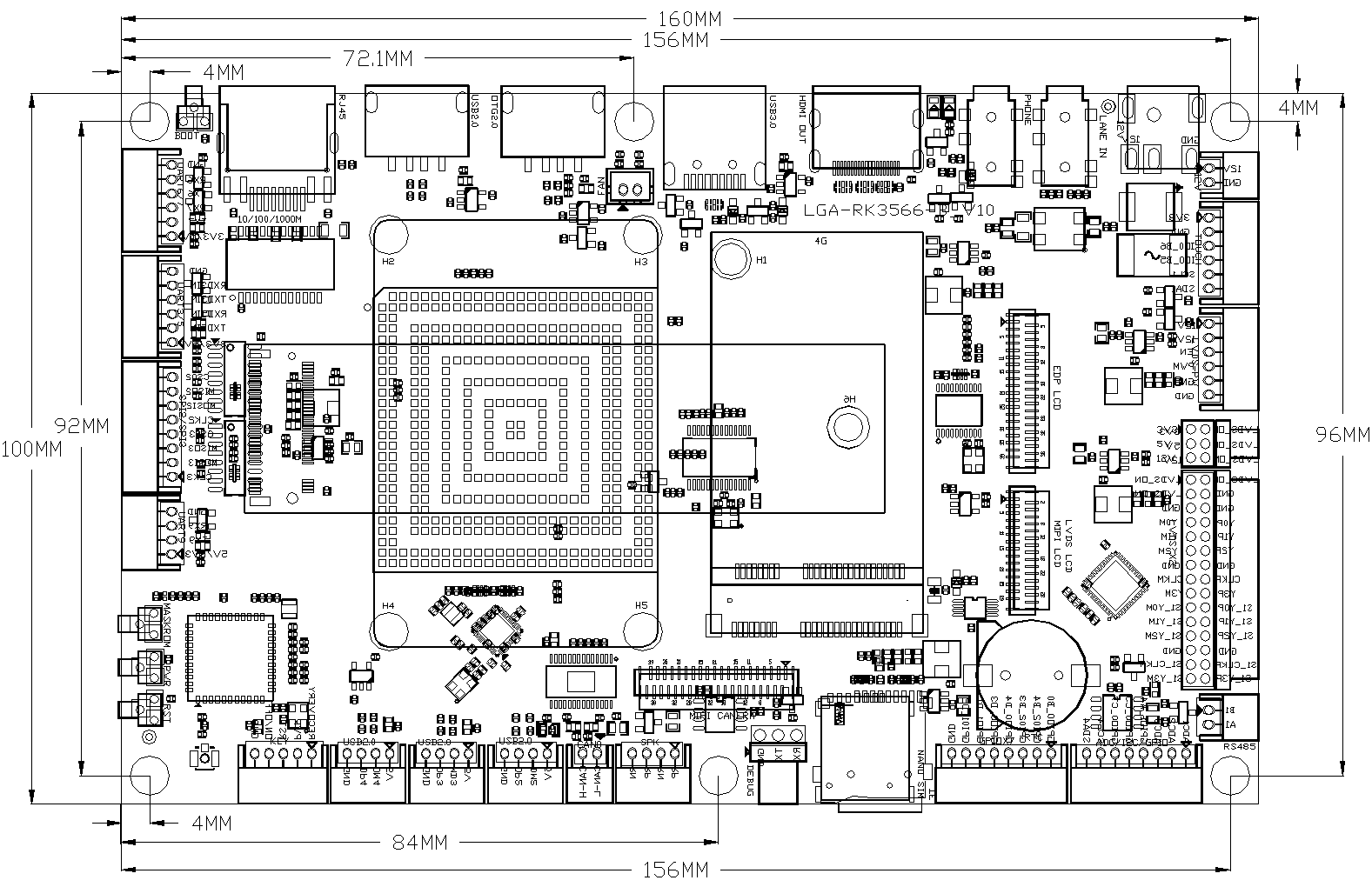

PCB尺寸图

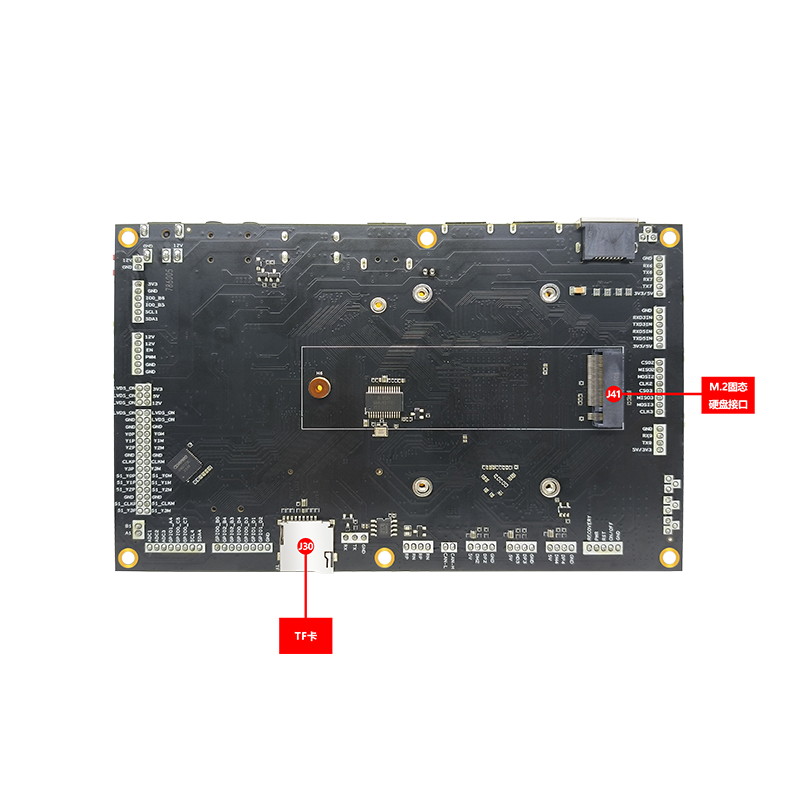

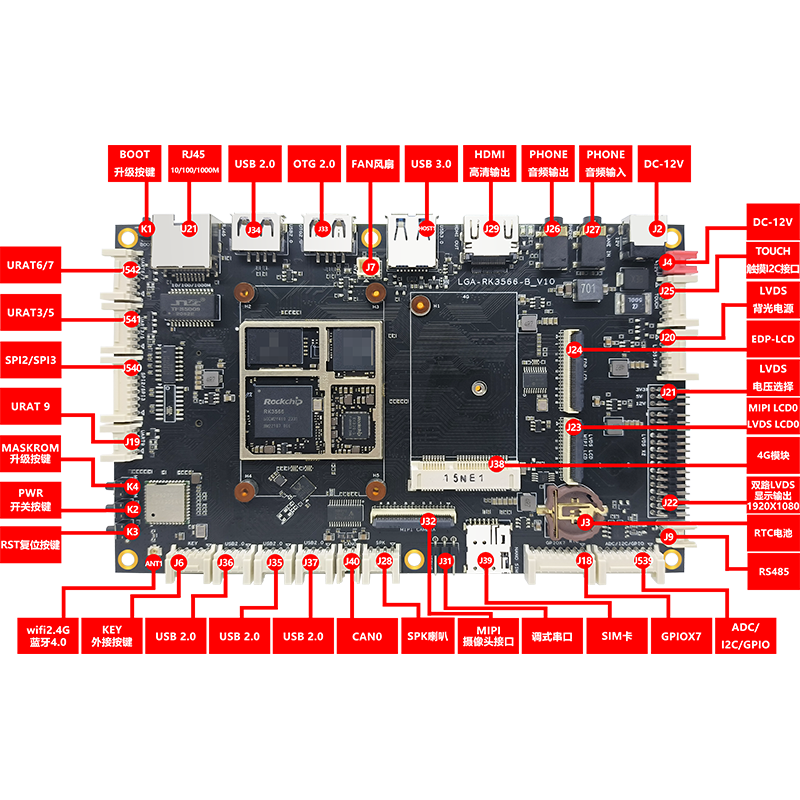

接口标识图


硬件指标参数

主要硬件参数

主板尺寸

160mm长*100mm宽*14mm高

CPU

ROCKCHIP RK3566 四核 A55 1.8GHz

NPU

1T 算力神经网络单元

GPU

ARM G52 2EE

内存

LPDDR4标配2GB可配置4GB/8GB

存储器

EMMC 5.1可配置32GB/64GB/128GB

电源管理

RK809-5

工作电压

12V 2A以上

支持系统

Andriod11/Debian11/Buildroot+QT5.15/

Ubuntu20.04/OpenHarmony 4.0

运行温度

-10到+75度

常用接口

主板常用接口

USB2.0

5路USB口（1路HOST+1路OTG，3路内插式 ）

USB3.0

1路USB 3.0

串口

6路串口，其中一路为debug

I2C

2路I2C

CAN

1路CAN总线

RS485

1路RS485

GPIO

10路可用GPIO

SPI

2路SPI接口

HDMI输出

1路HDMI 输出，最大1920x1080

MIPI DSI 显示

支持1路MIPI DSI 显示屏

eDP 显示

1路eDP显示接口

LVDS显示

支持单路双路LVDS输出，最高1920x1080

MIPI CSI 输入

支持2路MIPI CSI摄像头输入

以太网

支持一路千兆以太网（RGMII）

语音输出

1路耳机左右声道输出，二路喇叭输出 5W/8欧

语音输入

1路LINE IN输入

WIFI

支持WIFI 2.4G (AP6212)

蓝牙

1路4.0G 蓝牙+BLE(AP6212)

RTC

外挂RTC芯片（HYM8563）功耗小于0.2uA

M.2

支持一路M-key固态硬件

4G

4G功能,PCI-E 3G/4G上网

TF卡

支持TF卡

RTC实时时钟

外置纽扣电池支持掉电时间保存(独立 HYM8563)

系统升级

支持本地USB升级

产品软件介绍

<td colspan="6" style="box-

点击立即购买LGA-RK3566扩展板＞＞

CPU方框图


核心板方框图


产品展示



PCB尺寸图


接口标识图


硬件指标参数

RK3566功能及驱动支持列表


Android 11.0

Linux4.19

Debian11

Linux 5.10

Buildroot

QT5.15

Linux 5.10

Ubuntu2004

Linux 5.10

Open Harmony4.0

Linux 5.10

硬件功能

HDMI 1080P显示

√

√

√

√

√

MIPI显示屏(5.5寸 720x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(5.5寸 1080x1920加触摸总成)

√

√

√

√

√

MIPI显示屏(7寸 1024x600加触摸总成)

√

√

√

√

√

MIPI显示屏(7寸 1200x1920加触摸总成)

√

√

√

√

√

MIPI显示屏(8寸 800x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(10.1寸 800x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(10.1寸 1920x1200加触摸总成)

√

√

√

√

√

LVDS显示屏(10.1寸 1024x600加触摸总成)

√

√

√

√

√

eDP显示屏(13.3寸 1920x1080加触摸总成)

√

√

√

√

√

LED灯(进系统呼吸灯)

√

√

√

√

√

MIPI摄像头单目 GC2093 200W宽动态

√

√

√

√


RTC(外挂HYM8563，掉电时间保存)

√

√

√

√

√

喇叭

√

√

√

√

√

耳机

√

√

√

√

√

麦克风输入

√

√

√

√


摄像头USB接口(双目或单目)

√

√

√

√


2.4G/5G 双频WIFI(AP6212 iperf测试)

√

√

√

√

√

2.4G/5G 蓝牙(AP6212 支持BLE且相互传文件)

√

√

√



USB3.0 OTG 标准A口

√

√

√

√

√

USB3.0 HOST 标准A口

√

√

√

√

√

USB2.0 HOST 标准A口

√

√

√

√

√

USB2.0 HOST 排针式

√

√

√

√

√

PCIE3.0

√

√

√

√

√

PCIE2.0

√

√

√

√

√

SATA2.0

√

√

√

√

√

千兆以太网0（RTL8211F LED指示灯及iperf测试）

√

√

√

√

√

千兆以太网1（RTL8211F LED指示灯及iperf测试）

√

√

√

√


调试串口（可收发，也可作为普通串口）

√

√

√

√

√

串口0/3/4/7/9（可正常收发数据）

√

√

√

√

√

TF卡（测试最大128G TF卡相互传文件）

√

√

√

√

√

复位键（系统复位功能）

√

√

√

√

√

升级键（长按上电能进入烧写模式）

√

√

√

√

√

4G通迅（移远EC20 CAT1）

√

√

√

√


GPS+北斗

√




√

ADC0/1/2/3/4/5/6/7 排针引出 数据读取

√

√

√

√

√

SPI接收发送

√

√

√

√

√

CAN接收发送

√

√

√

√

√

主要硬件参数

主板尺寸

160mm长*100mm宽*14mm高

CPU

ROCKCHIP RK3566 四核 A55 1.8GHz

NPU

1T 算力神经网络单元

GPU

ARM G52 2EE

内存

LPDDR4标配2GB可配置4GB/8GB

存储器

EMMC 5.1可配置32GB/64GB/128GB

电源管理

RK809-5

工作电压

12V 2A以上

支持系统

Andriod11/Debian11/Buildroot+QT5.15/

Ubuntu20.04/OpenHarmony 4.0

运行温度

-10到+75度

常用接口

主板常用接口

USB2.0

5路USB口（1路HOST+1路OTG，3路内插式 ）

USB3.0

1路USB 3.0

串口

6路串口，其中一路为debug

I2C

2路I2C

CAN

1路CAN总线

RS485

1路RS485

GPIO

10路可用GPIO

SPI

2路SPI接口

HDMI输出

1路HDMI 输出，最大1920x1080

MIPI DSI 显示

支持1路MIPI DSI 显示屏

eDP 显示

1路eDP显示接口

LVDS显示

支持单路双路LVDS输出，最高1920x1080

MIPI CSI 输入

支持2路MIPI CSI摄像头输入

以太网

支持一路千兆以太网（RGMII）

语音输出

1路耳机左右声道输出，二路喇叭输出 5W/8欧

语音输入

1路LINE IN输入

WIFI

支持WIFI 2.4G (AP6212)

蓝牙

1路4.0G 蓝牙+BLE(AP6212)

RTC

外挂RTC芯片（HYM8563）功耗小于0.2uA

M.2

支持一路M-key固态硬件

4G

4G功能,PCI-E 3G/4G上网

TF卡

支持TF卡

RTC实时时钟

外置纽扣电池支持掉电时间保存(独立 HYM8563)

系统升级

支持本地USB升级

产品软件介绍

<td colspan="6" style="box-
