尺寸

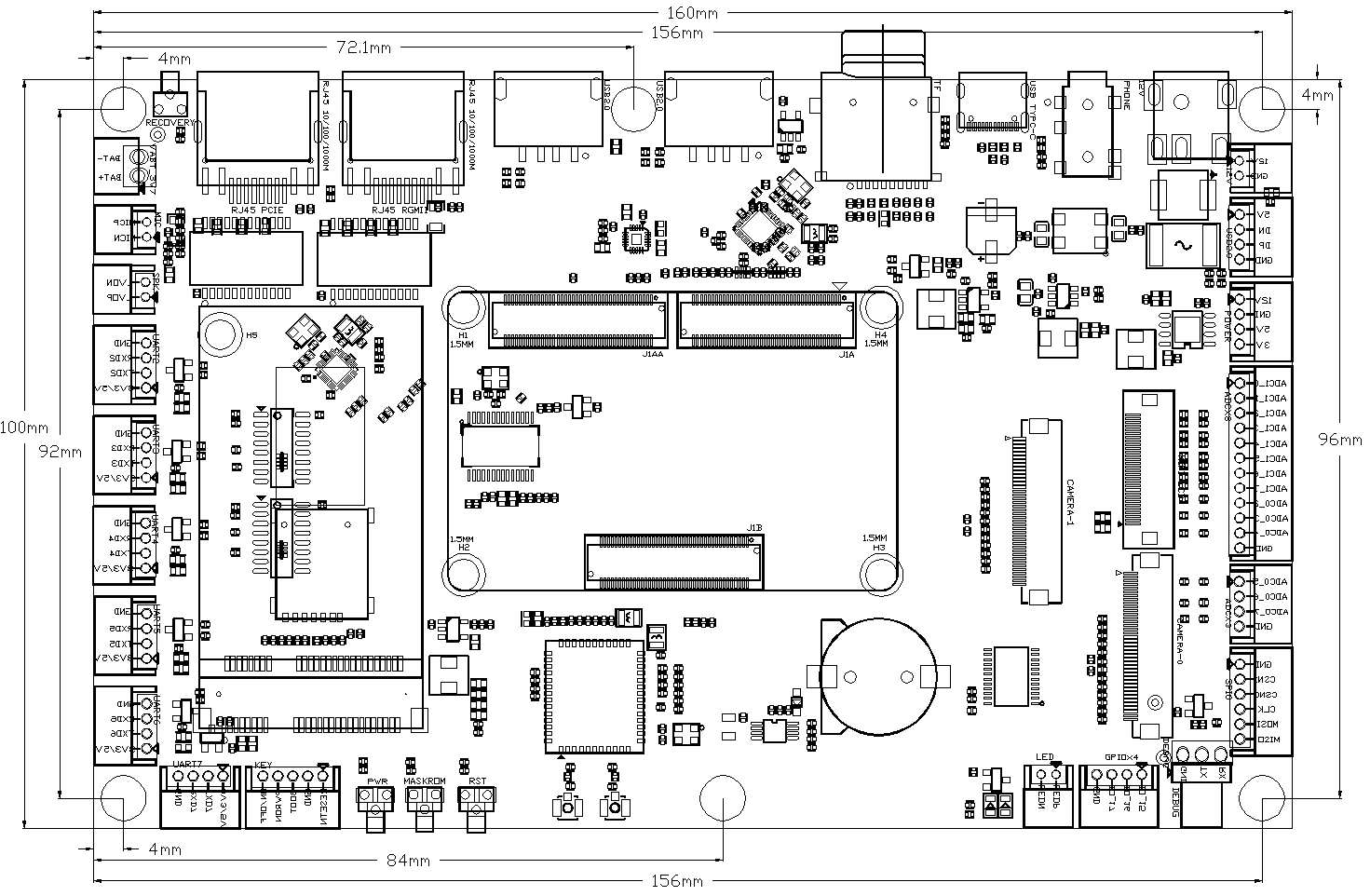

160mm长*100mm宽*14mm高

CPU

RK3562 四核A53 主频2G

GPU

Mali G52

内存

LPDDR4标配2GB/4GB 选配1GB/8GB

存储器

EMMC 5.1 标配8GB/32GB 选配16GB/64GB

电源管理

RK817-5 支持待机，按键开关机

工作电压

12V 2A以上

支持系统

Andriod 13

运行温度

-10到+75度 RK3562

-40到+85度RK3562J

USB接口

4路USB口（3路外接，1路内插式 ）

外接J10为OTG2.0

摄像头接口

2路 MIPI CSI摄像头接口，内置ISP最高1300W

串口

7路UART串口(其中一路为debug，可改普通串口)

SPI接口

1路外接SPI

4G接口

可接4G模块上网（USB）

语音输入

2路音频输入，1路麦克风+1路LANE IN

语音输出

2路耳机输出 + 1路喇叭输出 3W/8欧

TF卡

支持TF卡

其他扩展接口

4路可用GPIO

锂电池

1路单节锂电3.7V电接接口

MIPI 显示

1路MIPI显示输出，单路最高1920x1080

LVDS 显示

单8 LVDS输出最高1280x800

以太网

2路 RGMII + PCIE 千兆以太网

WIFI

WIFI6 (VS2275S)

蓝牙

1路5.3 蓝牙+BLE(VS2275S)

ADC接口

11路16位 ADC接口

指示灯

1路GPIO可控制指示灯接口

RTC实时时钟

外置纽扣电池掉电时间保存(独立8563)功耗小于1uA

系统升级

支持本地USB升级

Android 13.0
kernel-5.10

备注

硬件功能

HDMI(原生)

无

无

HDMI(LT8912，DSI0转HDMI)

无

无

MIPI显示屏(5寸 720x1280加触摸总成)

√

MIPI显示屏(5.5寸 1080x1920加触摸总成)

MIPI显示屏(7寸 1024x600加触摸总成)

√

MIPI显示屏(7寸 1200x1920加触摸总成)

√

MIPI显示屏(8寸 800x1280加触摸总成)

√

MIPI显示屏(10.1寸 800x1280加触摸总成)

√

MIPI显示屏(10.1寸 1920x1200加触摸总成)

√

LVDS显示屏(10.1寸 1024x600加触摸总成)

无

无

eDP显示屏(13.3寸 1920x1080加触摸总成)

无

无

HDMI IN(RK628 MIPI CSI0转HDMI IN)

无

无

LED灯(进系统呼吸灯)

√

风扇

无

RTC(外挂HYM8563，掉电时间保存)

√

喇叭（底板可接5W/8欧嗽,播放声音）

√

耳机（带耳机检测功能）

√

麦克风输入

√

WIFI(VS2275S)

√

蓝牙(VS2275S)

√

type-C OTG

√

USB HUB x4

√

USB2.0 HOST 标准A口 X2

√

USB2.0 HOST 排针式 X1

√

m.2 SSD硬盘

无

无

千兆以太网0（YT8531C LED指示灯及iperf测试）

√

千兆以太网1（YT6801S LED指示灯及iperf测试）

√

调试串口（可收发，也可作为普通串口）

√

串口0/3/4/7/9（可正常收发数据）

√

TF卡（测试最大128G TF卡相互传文件）

√

按键（复位键、升级键、Maskrom键、PWR键）

√

4G通迅（移远EC20 CAT1）

√

5G通讯(移远RM500)

无

无

GPS+北斗

无

无

ADC0 0/1/2/3/4/5/6/7 排针引出 数据读取

√

ADC1 0/1/2/3/4/5/6/7 排针引出 数据读取

√

SPI0 接收发送

√

CAN1/2 接收发送

无

无

充电管理

调试中

不支持热插拔

MIPI摄像头单目 GC2093 200W宽动态

不支持

不支持

MIPI摄像头双目 GC2093 200W

不支持

不支持

MIPI摄像头 OV13850 1300W

不支持

MIPI摄像头 OV13855 1300W

√

高像素，双目会导致丢帧卡顿

MIPI摄像头 IMX307 200W

不支持

不支持

MIPI摄像头 IMX415 800W

不支持

不支持

MIPI摄像头 GC8034 800W

√

总线驱动

PCIE 驱动

√

SPI 驱动

√

ADC 驱动

√

I2C 驱动

√

PWM 驱动

√

SDIO 驱动

√

GPIO 驱动

√

USB 驱动

√

软件功能

.H264视频编码 1080P 60fps

√

.H264视频解码 4K 60fps

√

.H265视频编码 1080P 60fps

.H265视频解码 4K 60fps

USB打印机

USB升级

√

TF卡升级

OTA升级

恢复出厂设置

√

序列号

√

sn号

MAC地址

√

仅支持gmac以太网

体眠唤醒

√

电源参数

电压

7.5V

12V

15V

纹波

--

50mV

120mV

电流

122mA

--

--

电源电流

(未接其它外设)

开机电流

135mA

185mA

466mA

播放声音

142mA

195mA

415mA

环境

相对湿度

--

65%

75%

工作温度商业级

工作温度工业级

-10℃

-40℃

--

75℃

85℃

存储温度

-30℃

-0℃

100℃
