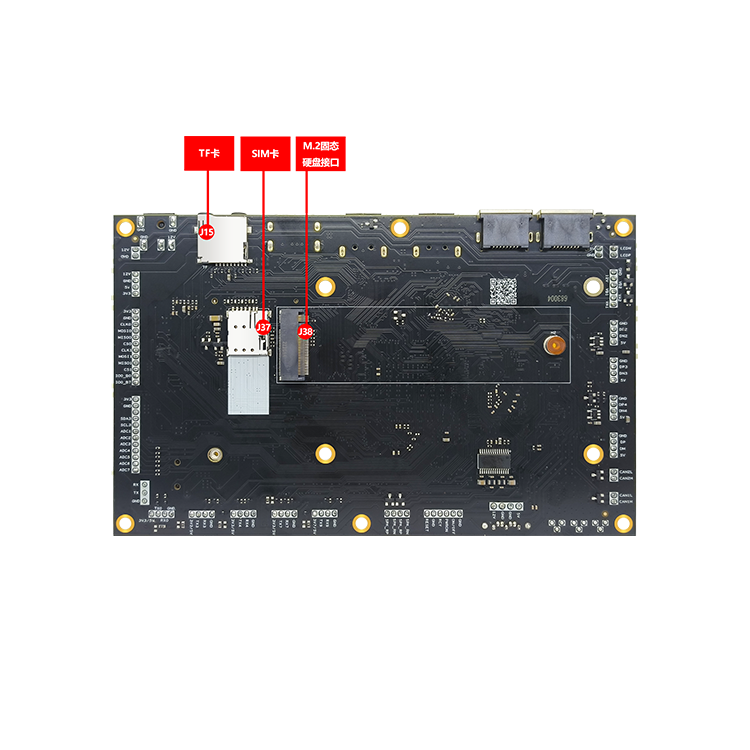

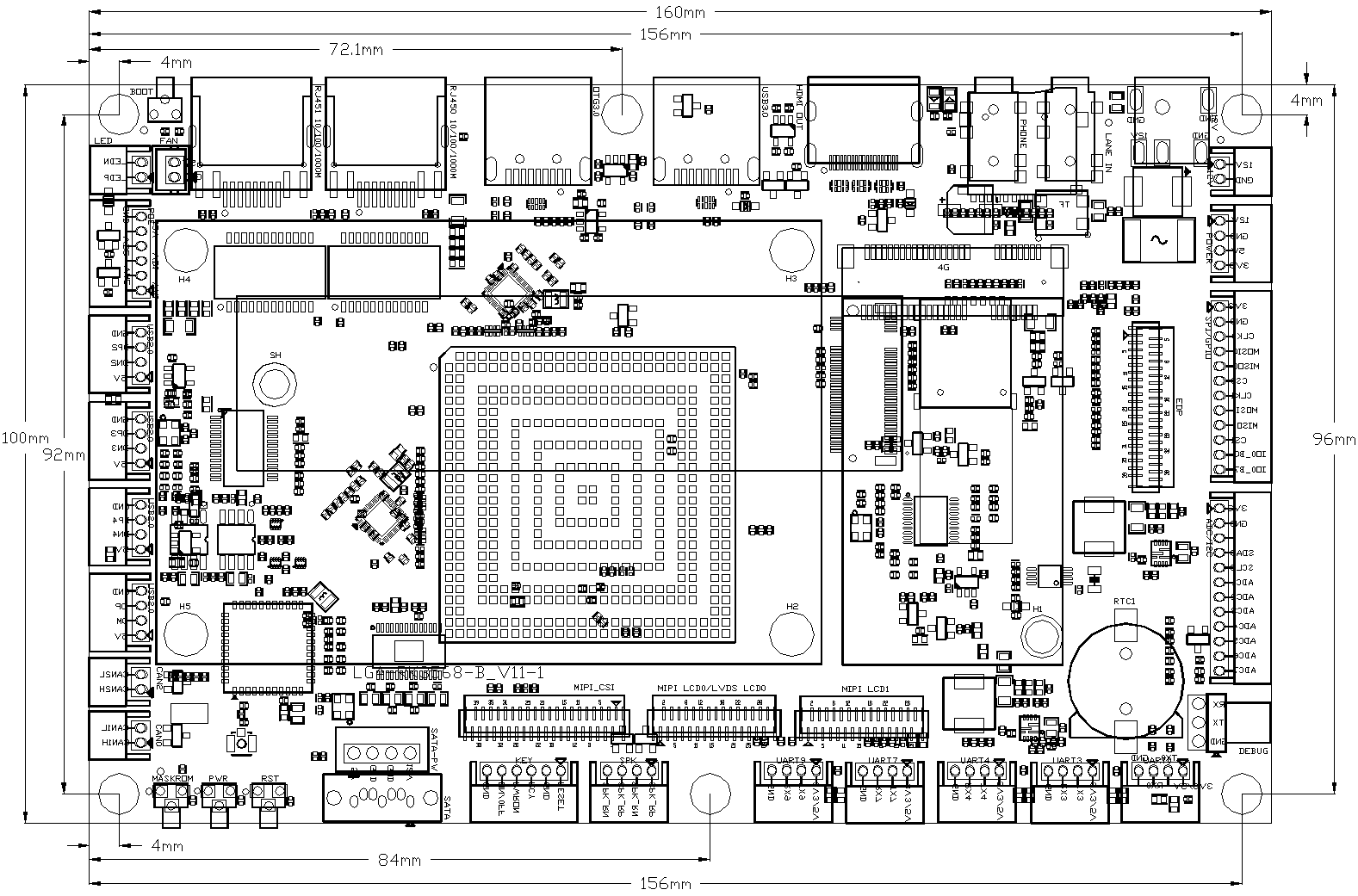

尺寸

160mm长*100mm宽*14mm高

连接方式

核心板+底板方式(LGA贴片焊接式)

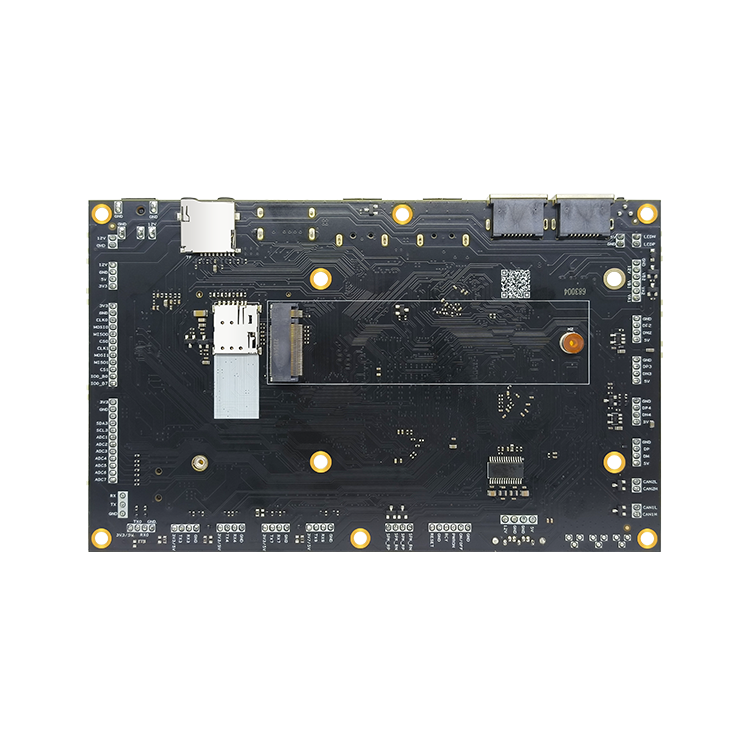

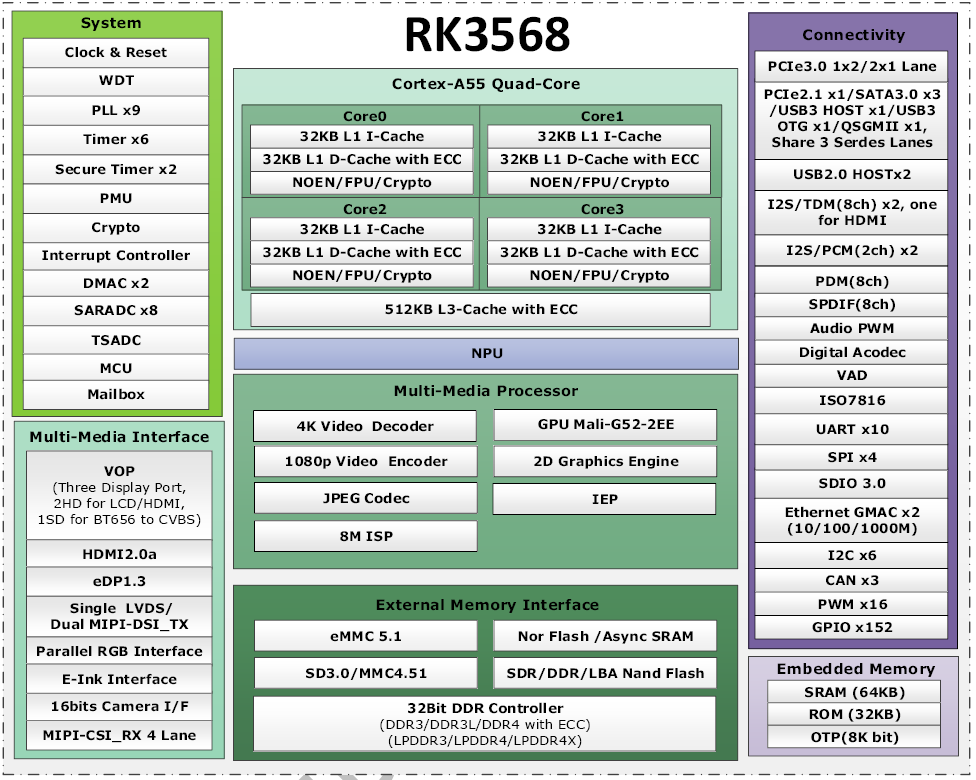

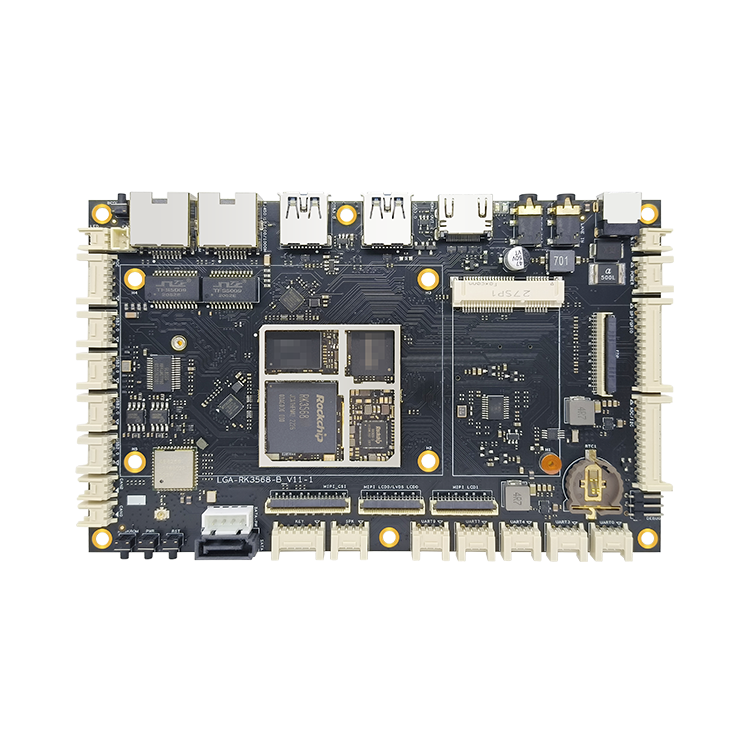

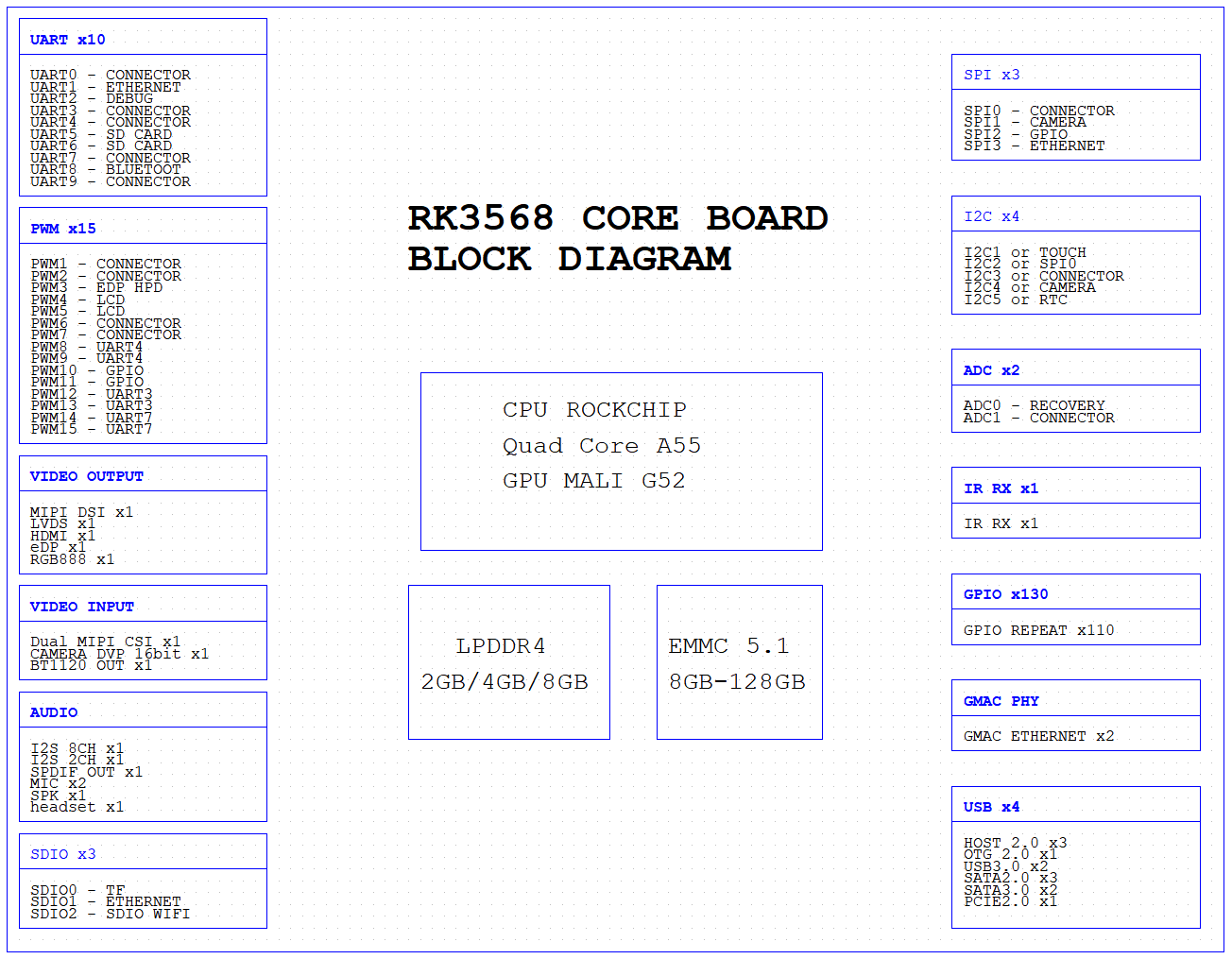

CPU

ROCKCHIP RK3568B2 四核A55

ROCKCHIP RK3568J 四核A55

GPU

Mali G52

内存

LPDDR4 标配2GB 选配4GB/8GB

存储器

EMMC 5.1 标配8GB 选配16GB/32G/64G

电源管理

RK809-5

工作电压

12V 2A以上

支持系统

Andriod11/Debian11/Buildroot+QT5.15/

Ubuntu20.04/Open Harmony4.0

运行温度

-10到+75度

USB HOST2.0

4路USB，4路内接

USB HOST3.0

2路外接标准USB 3.0接口，其中一路为OTG 3.0

串口

6路TTL串口，其中一路为DEBUG

HDMI显示

1路HDMI显示 支持1080P/4K

EDP显示

支持EDP显示输出 最高1080P

LVDS显示

支持单路LVDS显示输出 最高1280x800

MIPI DSI 显示

2路 DSI显示输出 最高1200x1920

MIPI CSI 输入

2路CSI MIPI摄像头接口

以太网

2路 以RGMII太网 10M/100M/1000M

语音输出

1路耳机左右声道输出，二路喇叭输出 5W/8欧

语音输入

1路麦克风输入

SATA

SATA 硬盘接口

TF卡

TF卡接口最大128G

WIFI

AP6256 2.4G/5G 双频WIFI

蓝牙

AP6256 2.4G 蓝牙 5.0

SPI

2路SPI接口

I2C

1路I2C接口

ADC

7路ADC输入

GPIO

10路GPIO（有复用SPI）

3G/4G

4G功能,PCI-E 3G/4G上网

RTC实时时钟

HYM8563 外置纽扣电池支持掉电时间保存

系统升级

支持本地USB升级

Android 11.0
Linux4.19

Debian11

Linux 5.10

Buildroot
QT5.15

Linux 5.10

Ubuntu2004

Linux 5.10

Open Harmony4.0

Linux 5.10

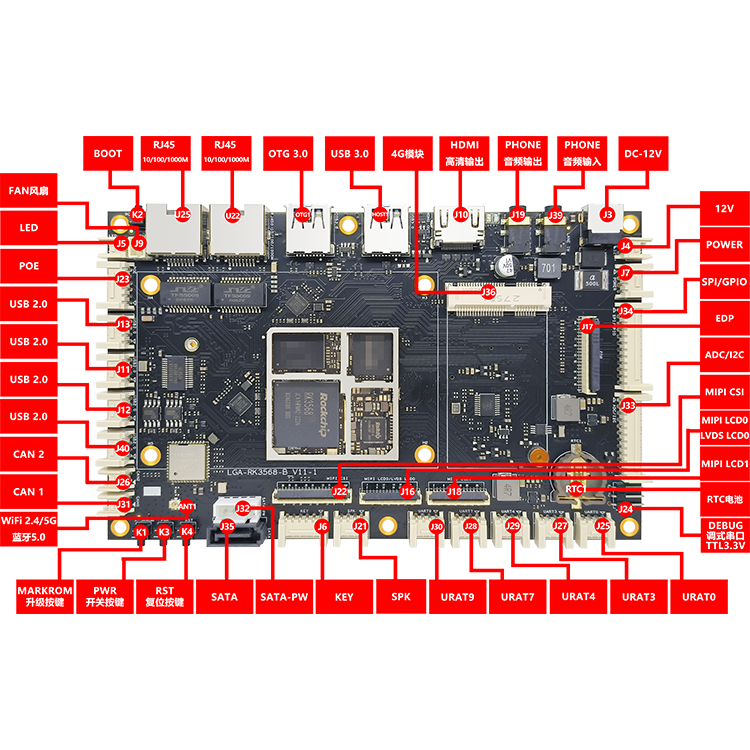

硬件功能

HDMI 1080P显示

√

√

√

√

√

MIPI显示屏(5.5寸 720x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(5.5寸 1080x1920加触摸总成)

√

√

√

√

√

MIPI显示屏(7寸 1024x600加触摸总成)

√

√

√

√

√

MIPI显示屏(7寸 1200x1920加触摸总成)

√

√

√

√

√

MIPI显示屏(8寸 800x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(10.1寸 800x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(10.1寸 1920x1200加触摸总成)

√

√

√

√

√

LVDS显示屏(10.1寸 1024x600加触摸总成)

√

√

√

√

√

eDP显示屏(13.3寸 1920x1080加触摸总成)

√

√

√

√

√

LED灯(进系统呼吸灯)

√

√

√

√

√

MIPI摄像头单目 GC2093 200W宽动态

√

√

√

√

RTC(外挂HYM8563，掉电时间保存)

√

√

√

√

√

喇叭

√

√

√

√

√

耳机

√

√

√

√

√

麦克风输入

√

√

√

√

摄像头USB接口(双目或单目)

√

√

√

√

2.4G/5G 双频WIFI(AP6256 iperf测试)

√

√

√

√

√

2.4G/5G 蓝牙(AP6256 支持BLE且相互传文件)

√

√

√

USB3.0 OTG 标准A口

√

√

√

√

√

USB3.0 HOST 标准A口

√

√

√

√

√

USB2.0 HOST 标准A口

√

√

√

√

√

USB2.0 HOST 排针式

√

√

√

√

√

PCIE3.0

√

√

√

√

√

PCIE2.0

√

√

√

√

√

SATA2.0

√

√

√

√

√

千兆以太网0（RTL8211F LED指示灯及iperf测试）

√

√

√

√

√

千兆以太网1（RTL8211F LED指示灯及iperf测试）

√

√

√

√

调试串口（可收发，也可作为普通串口）

√

√

√

√

√

串口0/3/4/7/9（可正常收发数据）

√

√

√

√

√

TF卡（测试最大128G TF卡相互传文件）

√

√

√

√

√

复位键（系统复位功能）

√

√

√

√

√

升级键（长按上电能进入烧写模式）

√

√

√

√

√

4G通迅（移远EC20 CAT1）

√

√

√

√

GPS+北斗

√

√

ADC0/1/2/3/4/5/6/7 排针引出 数据读取

√

√

√

√

√

SPI接收发送

√

√

√

√

√

CAN接收发送

√

√

√

√

√

总线驱动

PCIE 驱动

√

√

√

√

√

SPI 驱动

√

√

√

√

√

ADC 驱动

√

√

√

√

√

I2C 驱动

√

√

√

√

√

PWM 驱动

√

√

√

√

√

SDIO 驱动

√

√

√

√

√

GPIO 驱动

√

√

√

√

√

USB 驱动

√

√

√

√

√

软件功能

.H264视频编码 1080P 100fps

√

.H264视频解码 4K 60fps

√

.H265视频编码 1080P 100fps

√

.H265视频解码 4K 60fps

√

USB打印机

√

USB升级

√

√

√

√

√

TF卡升级

√

OTA升级

√

恢复出厂设置

√

序列号

√

MAC地址

√

体眠唤醒

√

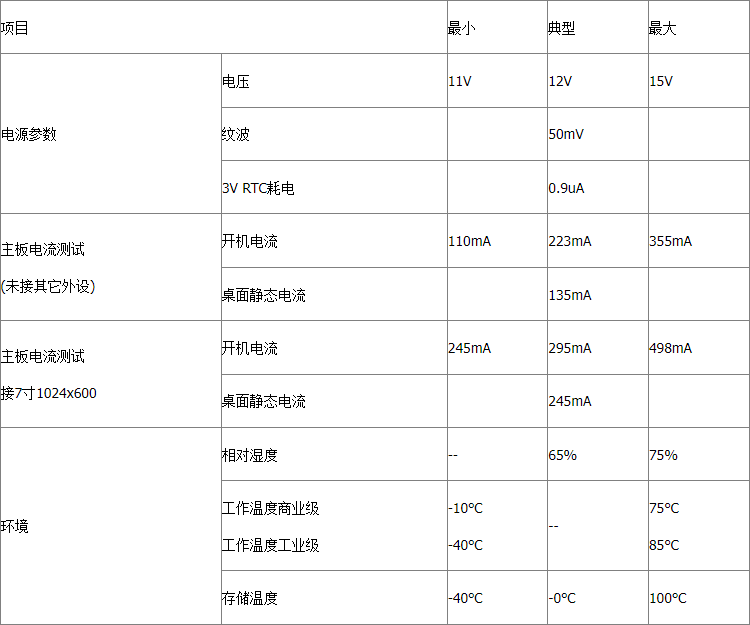

电源参数

电压

11V

12V

15V

纹波

50mV

3V RTC耗电

0.9uA

主板电流测试

(未接其它外设<span style="font-family: 微软雅黑;line-heig
