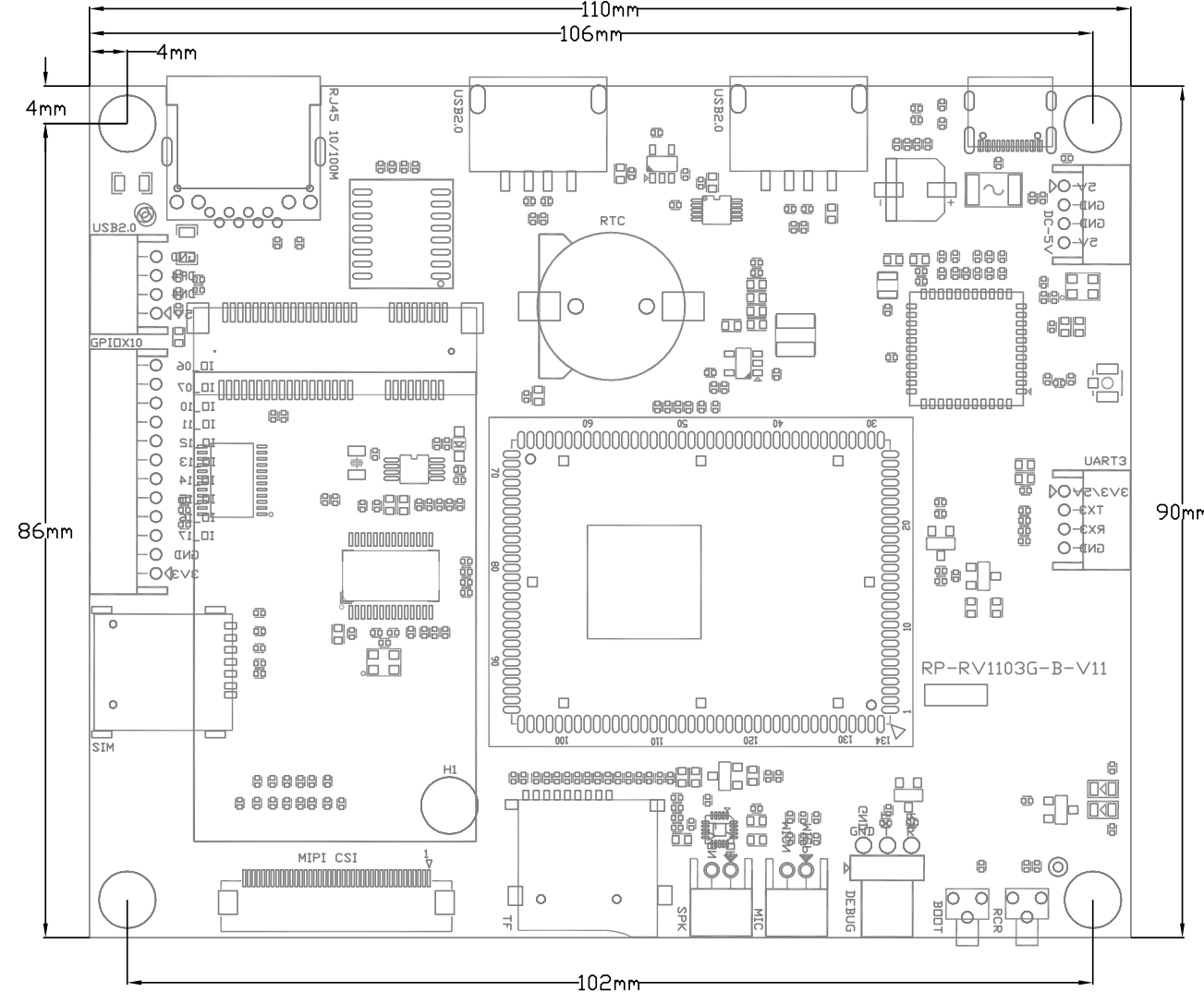

尺寸

长120mm x 宽90mm x 高14mm

CPU

瑞RV1103 单核A7+MCU

NPU

0.5 TOPS NPU

内存

内置DDR2标配64MB

存储器

SPI标配 128MB

电源管理

分立式电源设计

工作电压

输入电压 5V 最大功率小于1.5W (不接任何外设)

支持系统

Linux5.10.66

运行温度

-10到+75度

USB接口

4路USB，标准A口2路，一路TYPE-C，内插式1路

UART串口

2路TTL 3.3V电平，其中一路为Debug

SDIO接口

2路SDIO接口，一路TF卡，另一路接WIFI

GPIO接口

10路可用GPIO

摄像头接口

2路 mipi csi 摄像头输入

语音输入

一路麦克风输入

语音输出

1路左声道输出，底板外挂2W功放

WIFI

支持双频 2.4G AP6212

蓝牙

支持蓝牙4.2，支持BLE模式

以太网

默认接RMII 10/100M

4G

支持4G全网通模块 pcie USB接口

输出电源

多路电源输出3.3V 5V

系统升级

支持本地USB升级

RTC

钮扣电池接口

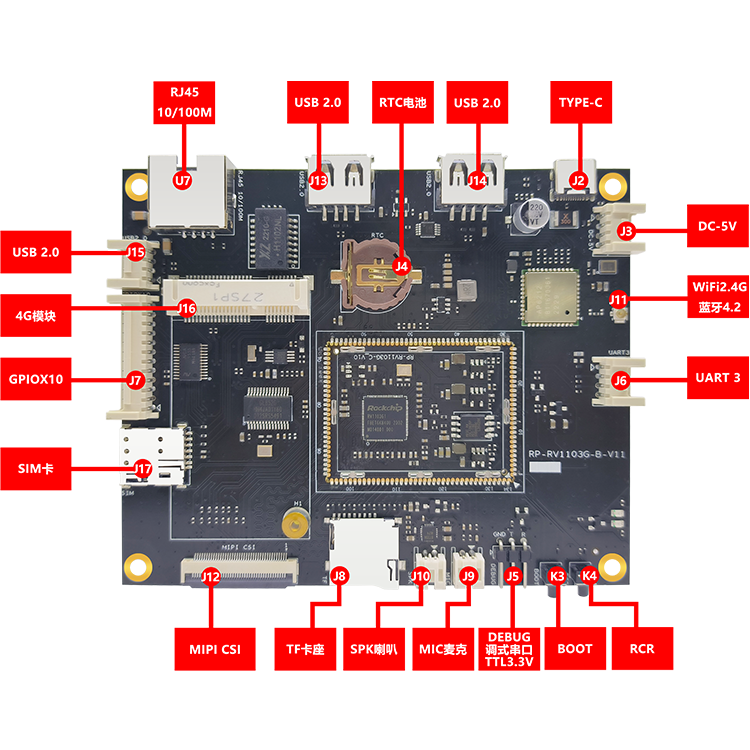

tcpy-c(5V电源)

√

MASKROM按键(升级按键)

√

RECOVERY按键

SDIO AP6212 WIFI

√

以太网 10M/100M

√

SPK

√

MIC(麦克风)

√

DEBUG

√

UART3

√

RTC

√

USB2.0 x2

√

USB2.0(插针)

√

4G模块扩展

√

SIM

√

MIPI CSI (gc2093)

√

TF

√

NCA9555（gpio扩展口）

√

总线驱动

ADC 驱动

√

PWM 驱动

√

SDIO 驱动

√

GPIO 驱动

√

USB 驱动

√

can驱动

√

i2s驱动

√

i2c驱动

√

spi驱动

√

电源参数

电压

4.5

5V

5.5V

纹波

--

50mV

RTC (HYM8563)

0.3uA

0.9uA

1.2uA

含底板电流测试

开机电流

31mA

62mA

155mA

桌面静态电流

68mA

环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
