尺寸

40mm长*30mm宽*2.8mm高

连接方式

邮票孔

CPU

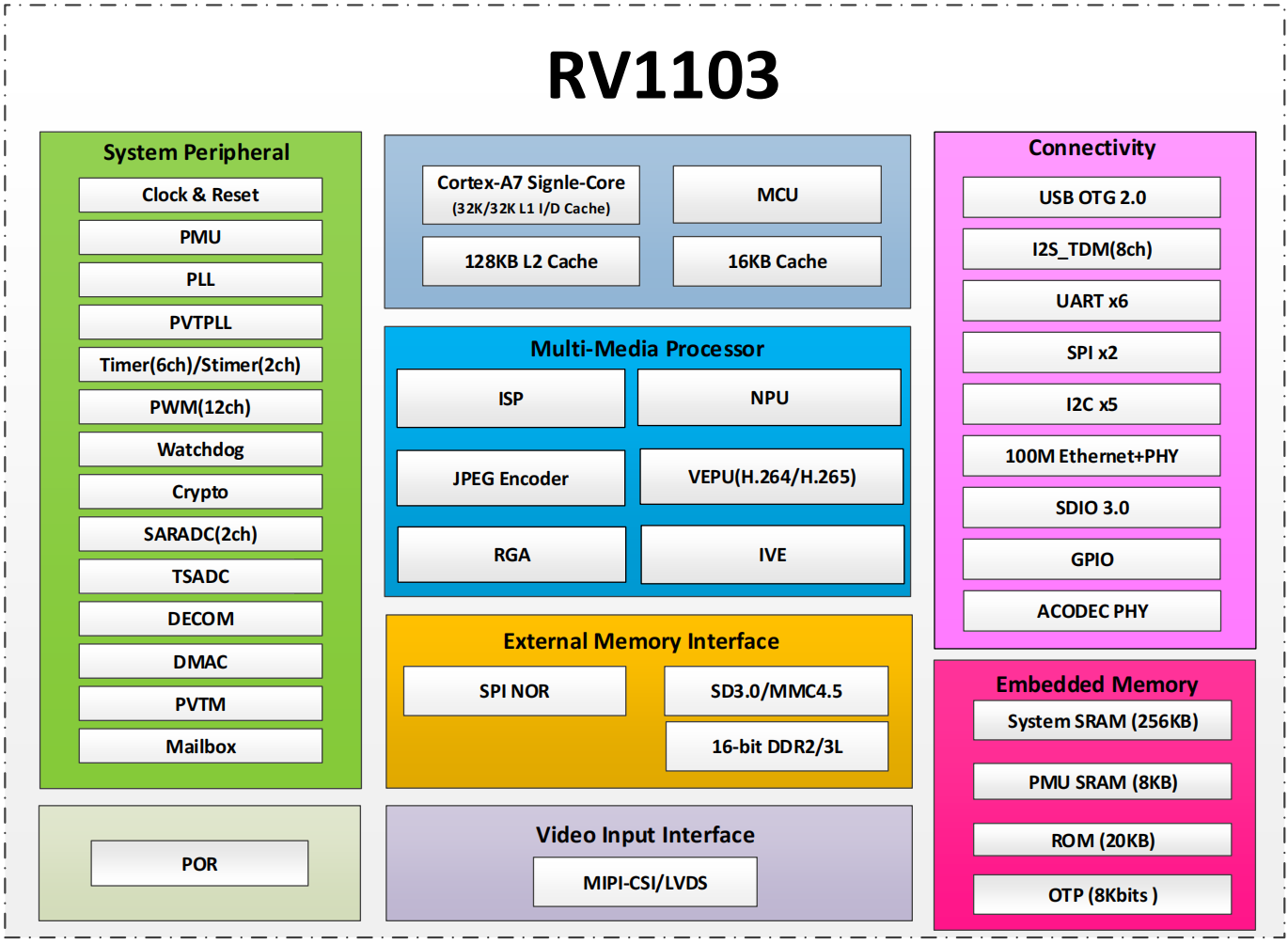

ROCKCHIP RV1103单核A7+MCU

NPU

0.5 TOPS

内存

内置DDR2 64MB

存储器

SPI FLASH 标配128MB

电源管理

分立式电源设计

工作电压

3.4-5.5V  400mA以上

支持系统

Linux5.10.66

工作温度

-10到+75度

USB接口

一路OTG口

UART串口

4路UART，其中一路为Debug

GPIO接口

40路GPIO（备注：有复用功能，请查本规格书引脚定义）

PWM接口

12路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义)

MIPI摄像头接口

2路 MIPI CSI摄像头接口(支持LVDS格式)

语音输出

1路左声道输出，底板可接功放

语音输入

1路模拟MIC输入

SDIO接口

2路SDIO接口，一路TF卡，另一路可接WIFI

ADC接口

2路ADC接口（一路升级口）

I2C接口

2路I2C接口

SPI接口

1路SPI接口

以太网

一路百兆以太网

系统升级

支持本地USB升级

tcpy-c(5V电源)

√

MASKROM按键(升级按键)

√

RECOVERY按键

SDIO AP6212 WIFI

√

以太网 10M/100M

√

SPK

√

MIC(麦克风)

√

DEBUG

√

UART3

√

RTC

√

USB2.0 x2

√

USB2.0(插针)

√

4G模块扩展

√

SIM

√

MIPI CSI (gc2093)

√

TF

√

NCA9555（gpio扩展口）

√

总线驱动

ADC 驱动

√

PWM 驱动

√

SDIO 驱动

√

GPIO 驱动

√

USB 驱动

√

can驱动

√

i2s驱动

√

i2c驱动

√

spi驱动

√

电源参数

电压

4.5

5V

5.5V

纹波

--

50mV

RTC (HYM8563)

0.3uA

0.9uA

1.2uA

含底板电流测试

开机电流

31mA

62mA

155mA

桌面静态电流

68mA

环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
