产品属性

瑞芯微 DR4-RK3568B2 核心板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买DR4-RK3568核心板>>



CPU方框图


核心板方框图

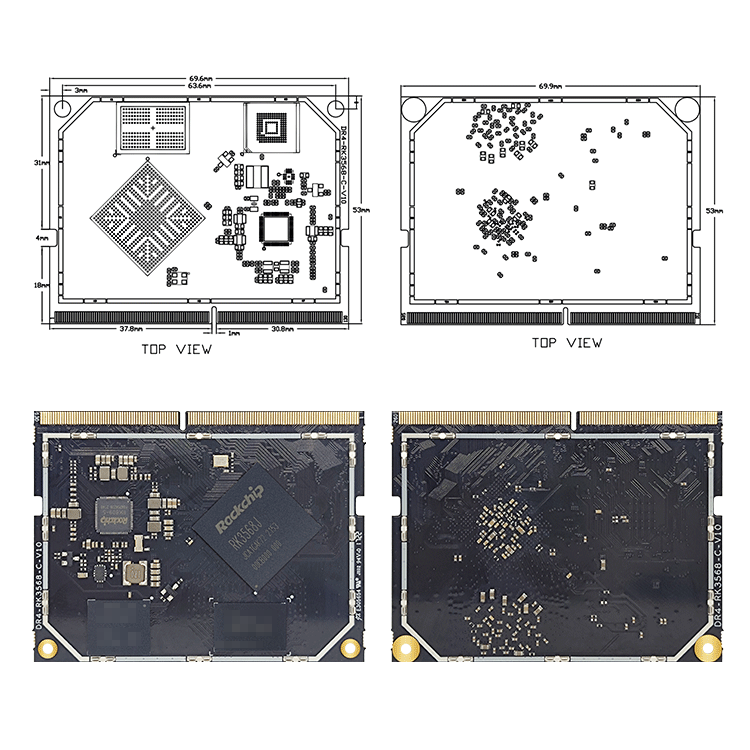

产品展示


硬件指标参数

主要硬件指标

尺寸

69.6mm长*53mm宽*3mm高

连接方式

DDR4 金手指

CPU

ROCKCHIP RK3568 四核A55

GPU

Mali G52

内存

LPDDR4 标配2GB 选配4G/8GB

存储器

EMMC 5.1 标配8GB 选配16GB/32G/64G/128G

电源管理

RK809-5

工作电压

3.3V 3A以上

支持系统

Andriod11/Debian11/Buildroot+QT5.15/Ubuntu20.04

运行温度

-10到+75度

寿命

连续运行寿命大于5年以上

常用接口

核心板常用接口

HDMI

HDMI高清输出 支持1080P显示

EDP

支持4Lane eDP最高1080P

LVDS

支持单路LVDS显示输出最高1280x800

MIPI DSI

支持  4Lane 最高支持1080P

RGB

支持RGB888 24位号接口

DVP摄像头

支持16 bit DVP 接口摄像头输入

MIPI CSI

二路CSI 最高支持800W

I2S

二路I2S,一路8通道/一路2通道

PCIE

1路PCIE 3.0 x2,另外1路PCIE2.0 x1

SATA

1路 SATA3.0,另外路SATA2.0

USB2.0

四路独立USB2.0 其中一路为OTG

USB3.0

二路USB 3.0接口

以太网

2路RGMII以太网接口

UART

10路串口

SPI

3路SPI

I2C

4路I2C

PWM

15路PWM

SDIO

3路SDIO接口,一路为TF卡,另一路为WIFI

ADC

4路模拟ADC输入接口

GPIO

可复用GPIO高达130

语音输入

二路模拟语音输入

语音输出

一路为耳机输出,另一路为单声道喇叭输出功率0.6W

升级

支持USB/TF卡本地升级

功能及驱动支持列表

RK3568功能及驱动支持列表


Android 11.0
Linux4.19

Debian11

Linux 5.10

Buildroot
QT5.15

Linux 5.10

Ubuntu2004

Linux 5.10

Open Harmony4.0

Linux 5.10

硬件功能

HDMI 1080P显示

MIPI显示屏(5.5寸 720x1280加触摸总成)

MIPI显示屏(5.5寸 1080x1920加触摸总成)

MIPI显示屏(7寸 1024x600加触摸总成)

MIPI显示屏(7寸 1200x1920加触摸总成)

MIPI显示屏(8寸 800x1280加触摸总成)

MIPI显示屏(10.1寸 800x1280加触摸总成)

MIPI显示屏(10.1寸 1920x1200加触摸总成)

LVDS显示屏(10.1寸 1024x600加触摸总成)

eDP显示屏(13.3寸 1920x1080加触摸总成)

LED灯(进系统呼吸灯)

MIPI摄像头单目 GC2093 200W宽动态


RTC(外挂HYM8563,掉电时间保存)

喇叭

耳机

麦克风输入


摄像头USB接口(双目或单目)


2.4G/5G 双频WIFI(AP6256 iperf测试)

2.4G/5G 蓝牙(AP6256 支持BLE且相互传文件)



USB3.0 OTG 标准A口

USB3.0 HOST 标准A口

USB2.0 HOST 标准A口

USB2.0 HOST 排针式

PCIE3.0

PCIE2.0

SATA2.0

千兆以太网0(RTL8211F LED指示灯及iperf测试)

千兆以太网1(RTL8211F LED指示灯及iperf测试)


调试串口(可收发,也可作为普通串口)

串口0/3/4/7/9(可正常收发数据)

TF卡(测试最大128G TF卡相互传文件)

复位键(系统复位功能)

升级键(长按上电能进入烧写模式)

4G通迅(移远EC20 CAT1)


GPS+北斗




ADC0/1/2/3/4/5/6/7 排针引出 数据读取

SPI接收发送

CAN接收发送

总线驱动

PCIE 驱动

SPI 驱动

ADC 驱动

I2C 驱动

PWM 驱动

SDIO 驱动

GPIO 驱动

USB 驱动

软件功能

.H264视频编码 1080P 100fps





.H264视频解码 4K 60fps





.H265视频编码 1080P 100fps





.H265视频解码 4K 60fps





USB打印机





USB升级

TF卡升级





OTA升级





恢复出厂设置





序列号





MAC地址





体眠唤醒






电流参数表

项目

最小

典型

最大

电源参数

电压

3.3V

3.3V

3.4V

纹波

--

50mV



RTC (HYM8563)

0.3uA

0.9uA

1.2uA

核心板输入3.39V

电流测试

开机电流

273mA

345mA

465mA

桌面静态电流


325mA


环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
