产品属性

瑞芯微 RD-RK3588-AHD 扩展板

深圳市荣品电子科技有限公司
联系方式: 0755-23574363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买RD-RK3588-AHD扩展板＞＞



CPU方框图


核心板方框图


产品展示

PCB尺寸图

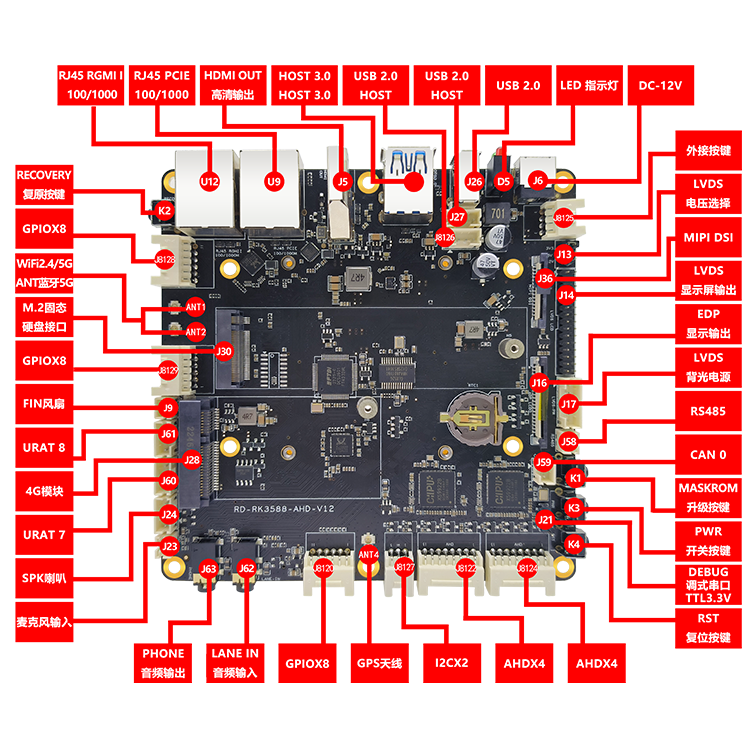

接口标识图

硬件指标参数

主要硬件参数

主板尺寸

120mm长*120mm宽*17mm高

CPU

ROCKCHIP RK3588 八核（A76+A55）

NPU

6T 算力神经网络单元

GPU

ARM G61 MP4

内存

LPDDR4x可配置4GB/8GB/16GB

存储器

EMMC 5.1可配置32GB/64GB/128GB

电源管理

RK809-1

工作电压

12V 2A以上

支持系统

Andriod12/ubuntu18.04/Linux5.10+QT5.15/debian11

运行温度

-10到+75度


常用接口


主板常用接口

USB HOST

５路USB口（3路外接，２路内插式 ）

包含一路USB 3.0，另一路OTG3.0

串口

7路串口，5路TTL（一路TTL为debug）

2路为RS232可设置TTL

I2C

2路I2C

CAN

1路CAN总线

RS485

1路RS485

GPIO

16路可用GPIO

SPI

1路SPI，可复用GPIO

HDMI输出

1路HDMI 输出，最高支持4K

MIPI DSI 显示

支持１路MIPI DSI 显示屏

eDP 显示

1路eDP显示接口

LVDS显示

支持单路双路LVDS输出，最高1920x1080

AHD输入

支持８路 1080P AHD输入

语音输出

1路耳机左右声道输出，二路喇叭输出 3W/8欧

语音输入

1路麦克风输入＋１路LANE输入

以太网

支持二路千兆以太网（PCIE + RGMII）

WIFI

支持WIFI 6 (AP6275)

蓝牙

1路5.0G 蓝牙+BLE(AP6275)

RTC

外挂RTC芯片（HYM8563）功耗小于0.2uA

4G

可内置4G模块，USB通讯

M.2

PCIE x1 M-KEY可接固态硬盘

TF卡

支持TF卡

RTC实时时钟

外置可充电式纽扣电池支持掉电时间保存(独立 HYM8563)

系统升级

支持本地USB升级

功能及驱动支持列表

RD-RK3588功能及驱动支持列表


Android 12.0
kernel 5.10.66

Linux
Debian

Linux
Buildroot

Linux
Ubuntu18.04

备注

硬件功能

HDMI 1080P显示

✔

✔

✔

✔


MIPI显示屏(5.5寸 720x1280加触摸总成)

✔

✔

✔

✔


MIPI显示屏(7寸 1024x600加触摸总成)

✔

✔

✔

✔


MIPI显示屏(8寸 800x1280加触摸总成)

✔

✔

✔

✔


MIPI显示屏(10.1寸 800x1280加触摸总成)

✔

✔

✔

✔


MIPI显示屏(10.1寸 1920x1200加触摸总成)

✔

✔

✔

✔


eDP 显示屏(13.3/15.6寸 1920x1080加触摸总成)

✔

✔

✔

✔


8路AHD 1080P 输入 （２路9922B）

✔

✔

✔

✔


LED灯(进系统呼吸灯)

✔

✔

✔

✔


RTC(外挂HYM8563，掉电时间保存)

✔

✔

✔

✔


喇叭（底板可接5W/8欧嗽,播放声音）

✔

✔

✔

✔


麦克风输入

✔

✔

✔

✔


摄像头USB接口(双目或单目)

✔

✔

✔

✔


AP6275 WIFI6

✔

✔

✔

✔


蓝牙

✔

✔


✔


USB3.0 HOST 标准A口(3.0U盘/3.0 USB相机)

✔

✔

✔

✔


USB HUB X3

✔

✔

✔

✔


USB2.0 HOST 标准A口(2.0U盘/2.0 USB相机)

✔

✔

✔

✔


USB2.0 HOST 排针式 X 2(2.0U盘/2.0 USB相机)

✔

✔

✔

✔


千兆以太网0 PCIE

✔

✔

✔

✔


千兆以太网1 RGMII

✔

✔

✔

✔


M2 SSD

✔

✔

✔

✔


调试串口

✔

✔

✔

✔


７路串口（可正常收发数据）

✔

✔

✔

✔


TF卡（测试最大128G TF卡相互传文件）

✔

✔

✔

✔


复位键（系统复位功能）

✔

✔

✔

✔


升级键（长按上电能进入烧写模式）

✔

✔

✔

✔


4G通迅

✔

✔

✔

✔


CAN1 接收发送

✔

✔

✔

✔


RS485

✔

✔

✔

✔


总线驱动

PCIE 驱动

✔

✔

✔

✔


SPI 驱动

✔

✔

✔

✔


ADC 驱动

✔

✔

✔

✔


I2C 驱动

✔

✔

✔

✔


PWM 驱动

✔

✔

✔

✔


SDIO 驱动

✔

✔

✔

✔


GPIO 驱动

✔

✔

✔

✔


USB 驱动

✔

✔

✔

✔


软件功能

.H264视频编码 1080P 100fps






.H264视频解码 4K 60fps






.H265视频编码 1080P 100fps






.H265视频解码 4K 60fps






USB打印机






USB升级

✔

✔

✔

✔


TF卡升级

✔





OTA升级

✔





恢复出厂设置






序列号






MAC地址






体眠唤醒






电流参数表

项目

最小

典型

最大

电源参数

电压

11V

12V

15V

纹波


50mV


3V RTC耗电


0.9uA


开机电流(无屏)

175mA

225mA

565mA

桌面静态电流(无屏)


215mA


开机电流(接7寸720x1280)

245mA

295mA

498mA

桌面静态电流(接7寸720x1280)


285mA


环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
