尺寸

长69.6mm x 宽45mm x 高4.8mm

CPU

瑞RV1126 四核主频 1200MHz

NPU

2.0 TOPS NPU

内存

DDR4标配1G（2G批量可选)

存储器

eMMC标配 8G（4G/16G/32G/64G批量可选)

电源管理

RK809-2 支持动态电源管理

工作电压

输入电压 5V 最大功率小于2W (不接任何外设)

支持系统

Linux 4.19 + QT 5.12

运行温度

-10到+75度

USB接口

二路USB，一路独立OTG，一路独立HOST

UART串口

6路TTL 3.3V电平，其中一路为Debug

GPIO接口

98路GPIO（备注：有复用功能，请查本规格书引脚定义）

PWM接口

12路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义)

MIPI DSI 显示

1路最大1920x1080 60fps

RGB显示

1路RGB 888显示接口，最大1920x1080

DVP摄像头接口

1路16位并行DVP 摄像头接口

MIPI摄像头接口

2路 MIPI CSI RAW数据 摄像头接口

语音输出

1路左右声道输出，底板外挂10W功放

语音输入

1路PDM数字硅麦输入，1路模拟LANE_IN输入

SDIO接口

2路SDIO接口，一路TF卡，另一路可接WIFI

IR红外接口

1路IR 红外接收接口

ADC接口

6路ADC接口

I2C接口

5路I2C接口

SPI接口

2路SPI接口

CAN

1路CAN总线

以太网

一路RGMII PHY接口，千兆以太网

系统升级

支持本地USB升级

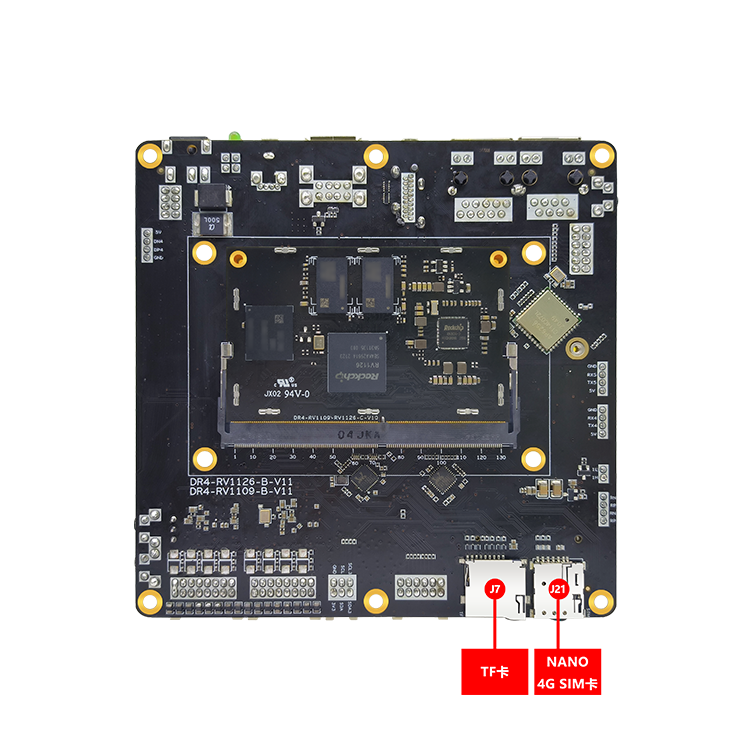

尺寸

长180mm x 宽106mm x 高14mm

CPU

瑞芯片RV1126 四核主频 1200MHz

NPU

2.0 TOPS NPU

内存

DDR4标配1G（2G批量可选)

存储器

eMMC标配 8G（16G/32G/64G批量可选)

电源管理

RK809-2 支持动态电源管理

工作电压

输入电压 12V 最大功率小于5W (不接任何外设)

支持系统

Linux 4.19 + QT 5.12

运行温度

-10到+75度

寿命

连续运行寿命大于5年以上

USB接口

5路USB，标准A口3路（一路OTG），内插式2路

UART串口

5路TTL 3.3V电平(可加芯片RS232)，其中一路为Debug

PWM接口

3路PWM 3.3V电平

SDIO接口

2路SDIO接口，一路TF卡，另一路接WIFI

GPIO接口

9路可用GPIO

ADC接口

5路ADC接口

I2C接口

2路I2C接口

MIPI DSI 显示

1路最大1920x1080 60fps

摄像头接口

2路 mipi csi 摄像头输入

补光灯

2路可控补光灯，1路为红外灯，1路为白灯

语音输入

1路硅麦输入，另一路LANE IN输入

语音输出

1路左右声道输出，底板外挂5W功放

WIFI

支持双频 2.4G/5G AP6256

蓝牙

支持蓝牙5.0，支持BLE模式

以太网

默认接RGMII 100/1000M PHY RTL8211F 芯片

4G

支持4G全网通模块 pcie接口

输出电源

多路电源输出3.3V 5V 12V

系统升级

支持本地USB升级

RTC

钮扣电池接口

功能列表

Linux内核4.19
buildroot+qt5.12

Linux内核4.19
ubuntu20.04

硬件功能

RTC时间保存 HY8563

√

√

开机键，关机键

√

√

复位键

√

√

烧写链

√

√

功能键 ADC0

√

√

USB OTG device模式 ADB

√

USB OTG HOST模式

√

√

USB HOST接口

√

√

TF卡 最大128GB

√

√

调试串口2

√

√

4路功能串口1,3,4,5

√

√

5路可控GPIO

√

√

5路ADC接口

√

√

MIPI摄像头接口 IMX307

√

√

MIPI摄像头接口 双目GC2093

√

√（暂仅支持单目）

MIPI摄像头接口 双目GC2053+OV2718

√

√（暂仅支持单目）

USB 摄像头 YVC

√

√

usb双摄像头同时预览

MIPI 显示屏+触摸屏 最大1920x1080

√

√

耳机输出

√

√

喇叭输出（带耳机检测功能）

√

√

LANE IN 双声道语音输入

√

√

PDM数字硅麦

√

√

SDIO wifi AP6256 5G双频

√

√

BT蓝牙 5.0+BLE

√

√

千兆以太网 RTL8211F 自适应100/1000M

√

√

4G通信 EC20

√

√

恢复出厂设置

√

√

WIFI热点

√

√

体眠唤醒

√

USB转串口

√

√

USB转网口

√

√

WIFI miracase receiver

看门狗API调用

√

√

驱动列表

rk809-2 PMIC 驱动

√

√

以太网 RTL8211F 驱动

√

√

SDIO WIFI+BT AP6256 驱动

√

√

UART串口驱动

√

√

MIPI 显示屏驱动

√

√

I2C触摸屏驱动

√

√

RTC时间保存 驱动

√

√

EC20 驱动

√

√

SPI 驱动

√

√

ADC 驱动

√

√

I2C 驱动

√

√

PWM 驱动

√

√

SDIO 驱动

√

√

GPIO 驱动

√

√

USB 驱动

√

√

电源参数

电压

6.5V

12V

15V

纹波

--

50mV

900mV

电流

75mA

--

--

电源电流

开机电流

80mA

126mA

296mA

无显示屏，接USB摄像头

95mA

185mA

365mA

环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
