主要硬件指标 | |
尺寸 | 长110mm x 宽90mm x 高14mm |
CPU | 瑞RV1106 单核A7+MCU |
NPU | 0.5 TOPS NPU |
内存 | 内置DDR3标配128MB(可选256MB) |
存储器 | eMMC标配 4G(16G/32G批量可选) |
电源管理 | 分立式电源设计 |
工作电压 | 输入电压 5V 最大功率小于1.5W (不接任何外设) |
支持系统 | Linux5.10.66 |
运行温度 | -10到+75度 |
底板常用接口 | |
USB接口 | 4路USB,标准A口3路(一路OTG),内插式1路 |
UART串口 | 5路TTL 3.3V电平(可加芯片RS232),其中一路为Debug |
PWM接口 | 3路PWM 3.3V电平 |
SDIO接口 | 2路SDIO接口,一路TF卡,另一路接WIFI |
GPIO接口 | 9路可用GPIO |
ADC接口 | 2路ADC接口 |
I2C接口 | 2路I2C接口 |
MIPI DSI 显示 | 1路最大1920x1080 60fps |
摄像头接口 | 2路 mipi csi 摄像头输入 |
补光灯 | 2路可控补光灯,1路为红外灯,1路为白灯 |
语音输入 | 1路硅麦输入,另一路LANE IN输入 |
语音输出 | 1路左右声道输出,底板外挂5W功放 |
WIFI | 支持双频 2.4G/5G AP6256 |
蓝牙 | 支持蓝牙5.0,支持BLE模式 |
以太网 | 默认接RGMII 100/1000M PHY RTL8211F 芯片 |
4G | 支持4G全网通模块 pcie接口 |
输出电源 | 多路电源输出3.3V 5V 12V |
系统升级 | 支持本地USB升级 |
RTC | 钮扣电池接口 |
busybox linux 5.10.66 | |
硬件功能 | |
tcpy-c(5V电源) | √ |
MASKROM按键(升级按键) | √ |
RECOVERY按键 | |
SDIO AP6212 WIFI | √ |
UART0 AP6212 BT | √ |
以太网 10M/100M | √ |
SPK | √ |
MIC(麦克风) | √ |
LANE IN | |
DEBUG | √ |
UART (1,4,5) | √ |
RTC | √ |
USB2.0 | √ |
USB2.0 x2(插针) | √ |
CAN | √ |
PWM7,3 | √ |
RS485 | √ |
4G模块扩展 | √ |

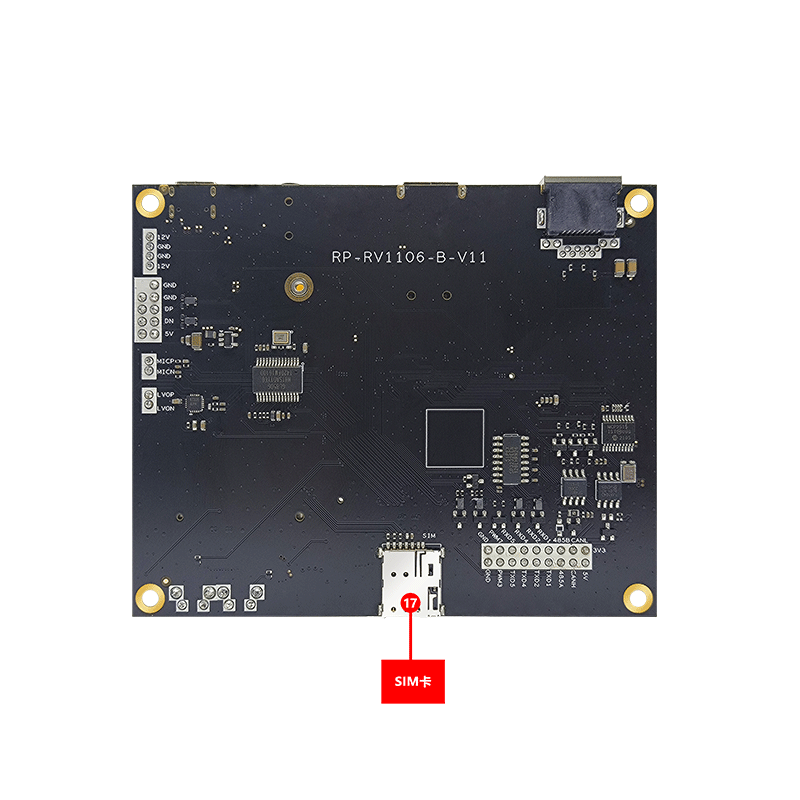

SIM | √ |
MIPI CSI (gc2093) | √ |
TF | √ |
总线驱动 | |
ADC 驱动 | √ |
PWM 驱动 | √ |
SDIO 驱动 | √ |
GPIO 驱动 | √ |
USB 驱动 | √ |
can驱动 | √ |
i2s驱动 | √ |
i2c驱动 | √ |
spi驱动 | √ |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 4.4 | 5V | 5.5V |
纹波 | -- | 50mV | ||
RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
含底板电流测试 | 开机电流 | 35mA | 69mA | 165mA |
桌面静态电流 | 70mA | |||
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -10℃ | -- | 75℃ | |
存储温度 | -30℃ | -0℃ | 100℃ |
