全志 RP-BOX-T509 开发板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买RP-BOX-T509 开发板>>



CPU方框图


核心板方框图


产品展示



PCB尺寸图

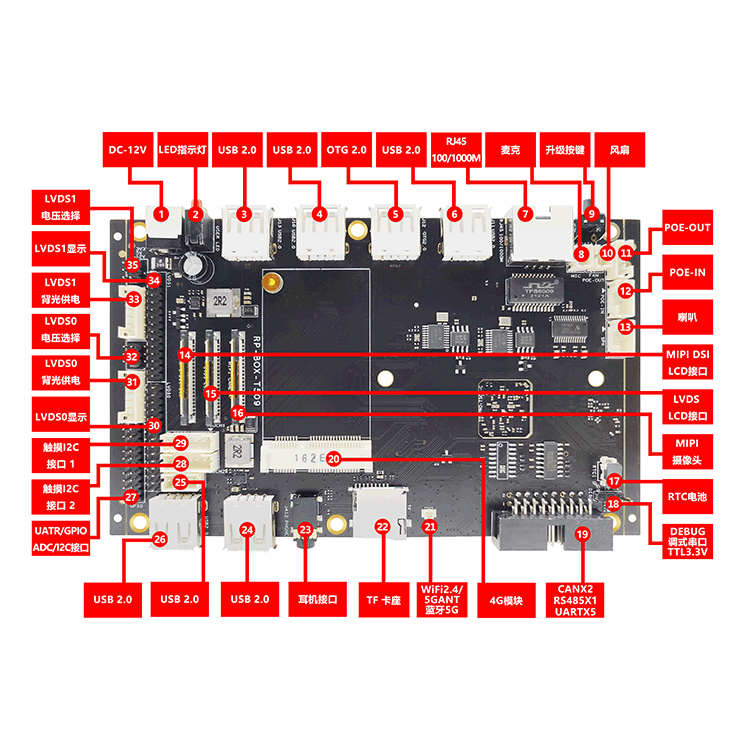

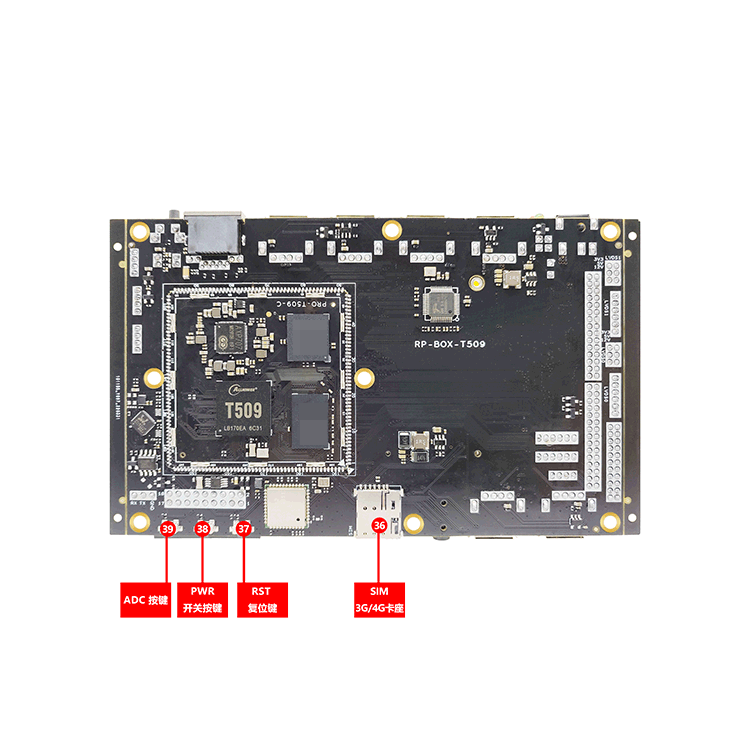

接口标识图




硬件指标参数

主要硬件指标

尺寸

长140mm x 宽90mm x 高16mm

CPU

全志T509 四核 主频 1.5GHz

GPU

GE8300 GPU

内存

LPDDR4标配2G(1G/4G批量可选)

存储器

eMMC标配 8G(4G/16G/32G/64G批量可选)

电源管理

AXP707 支持待机,按键开关机

支持充放电,3.7V电量检测

工作电压

输入电压 5V 最大功率小于2W (不接任何外设)

支持系统

Andriod10

运行温度

-25到+75度

寿命

连续运行寿命大于5年以上

常用接口

主板常用接口

USB HOST

7路USB口(6路外接,1路内插式 )

另一路OTG2.0

串口

6路TTL 3.3V电平(其中一路为debug,可改普通串口)

其他扩展接口

20路IO(有复用)

MIPI 显示

MIPI显示输出 最高1920x1080

LVDS 显示

二路 双8 LVDS输出 最高1920x1080

MIPI CSI 输入

2路摄像头 MIPI RAW/YUV数据输入

以太网1

1路 10M/100M/1000M RTL8211F

语音输出

1路喇叭输出 5W/8欧

RS485

1路RS485接口

CAN总线

2路CAN输出

WIFI

WIFI 2.4G (AP6212)

蓝牙

1路2.4G 蓝牙+BLE(AP6212)

ADC接口

1路ADC接口

3G/4G

可内置4G功能,PCI-E 3G/4G上网

TF卡

支持TF卡

RTC实时时钟

外置纽扣电池掉电时间保存(独立 HYM8563)功耗小于0.2uA

系统升级

支持本地USB升级

功能及驱动支持列表

RP-T509功能及驱动支持列表

功能列表

Android 10.0

Linux内核4.9

硬件功能

10.1寸LVDS0 屏+I2C触摸(1204x600)

10.1寸LVDS1 屏+I2C触摸(1204x600)

7寸LVDS屏+I2C触摸(1024x600)

MIPI显示屏(5 寸 720x1280加触摸总成)

MIPI显示屏(7 寸 720x1280加触摸总成)

MIPI显示屏(8 寸 800x1280加触摸总成)

MIPI显示屏(8 寸 1200x1920加触摸总成)

MIPI显示屏(10 寸 800x1280加触摸总成)

MIPI显示屏(10 寸 1200x1920加触摸总成)

双8 LVDS0 1920x1080显示屏

双8 LVDS1 1920x1080显示屏

LVDS 接口

USB摄像头

USB HUB x6 接口

USB OTG HOST接口

USB OTG device接口

MIPI摄像头接口


CAN x2 接口

SDIO AP6212 WIFI 150Mbps

SDIO AP6212 BT 4.2

以太网RTL8211F 10M/100M/1000M

RS485接口

喇叭

麦克风输入

耳机(带耳机检测功能)

串口 x4

TF卡

RTC时间保存 HYM8563

LED灯(进系统呼吸灯)

4G通信 EC20

驱动列表

AXP858 PMIC 驱动

以太网 RTL8201CP 驱动

SDIO WIFI+BT AP6236 驱动

UART串口驱动

LVDS 显示屏驱动

I2C触摸屏驱动

RTC时间保存 驱动

CVBS输出驱动


EC20 驱动

SPI 驱动

ADC 驱动

I2C 驱动

PWM 驱动

SDIO 驱动

GPIO 驱动

USB 驱动

软件功能

双屏同显

双屏异显(LVDS_HDMI)

usb双摄像头同时预览

WIFI热点

USB转串口

USB转网口

WIFI miracase receiver

恢复出厂设置

体眠唤醒



电流参数表

项目

最小

典型

最大

电源参数

电压

6.5V

12V

15V

纹波

--

50mV

120mV

电流

162mA

--

--

电源电流

(未接其它外设)

开机电流

165mA

229mA

376mA

播放声音

172mA

192mA

319mA

电源电流

(接显示屏)

LVDS 1024x600

325mA

362mA

475mA





环境

相对湿度

--

65%

75%

工作温度

-25℃

--

75℃

存储温度

-30℃

-0℃

100℃
