产品属性

全志 DR4-T507 开发板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买DR4-T507开发板>>



CPU方框图


核心板方框图

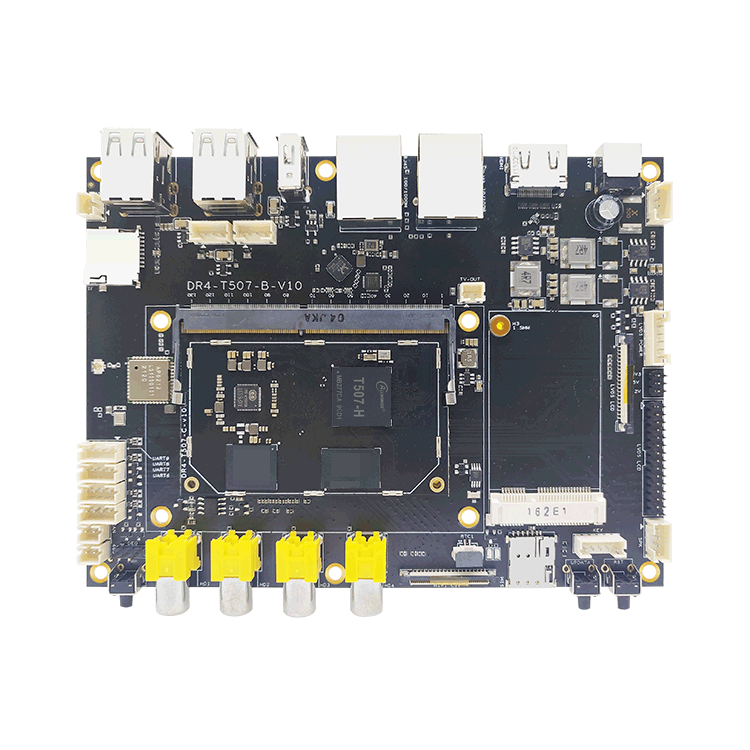

产品展示



PCB尺寸图


接口标识图




硬件指标参数

主要硬件指标

尺寸

长155mm x 宽115mm x 高14mm

CPU

全志T507 四核 A53 主频 1.5GHz

GPU

Mali-400 G31 GPU

内存

LDDR4标配2G(1G/2GB批量可选)

存储器

eMMC标配 8G(16G/32G/64G批量可选)

电源管理

AXP853T 支持待机,按键开关机

工作电压

输入电压 12V 最大功率小于3W (不接任何外设)

支持系统

Andriod/Linux+QT/Ubuntu

运行温度

-25到+75度

寿命

连续运行寿命大于5年以上

常用接口



底板常用接口

USB接口

7路USB,5路外插,其中一路OTG,二路内插

UART串口

5路TTL 3.3V电平,其中一路为Debug

SDIO接口

2路SDIO接口,一路TF卡,另一路接WIFI

4G

MINI PCIE接口 支持2G/3G/4G全网通

LVDS显示

1路LVDS 最大支持1920x1080 1080P 60fps

HDMI显示

1路HDMI输出 最大支持4K 60FPS

CVBS输出

1路CVBS输出

AHD

4路AHD 1080P 30FPS 输入

MIPI CSI输入

支持 4lane MIPI CSI输入

语音输出

1路左右声道输出,底板外挂5W功放

百兆以太网

100M RMII以太网

千兆以太网

100M/1000M RGMII 以太网

输出电源

多路电源输出3.3V 5V 12V

系统升级

支持本地USB升级

功能及驱动支持列表


DR4-T507功能及驱动支持列表

功能列表

Android 10.0

Linux内核4.9

QT5.12.5

Linux内核4.9

Uubuntu20.04

Linux内核4.9

硬件功能


10.1寸LVDS屏+I2C触摸(1204x600)

7寸LVDS屏+I2C触摸(1024x600)




双8 LVDS 1920x1080显示屏

4路AHD接口

HDMI 接口



LVDS 接口

TV-out




电容屏 接口

USB摄像头



USB HOST接口

USB OTG HOST接口

USB OTG device接口


MIPI摄像头接口




CAN接口

SDIO AP6212 WIFI 150Mbps

SDIO AP6212 BT 4.2

以太网RTL8211F 10M/100M/1000M

以太网IP101GR 10M/100M

RS485接口

喇叭

串口

TF卡

RTC时间保存 HYM8563

4G通信 EC20

看门狗

驱动列表


AXP858 PMIC 驱动

以太网 RTL8201CP 驱动

SDIO WIFI+BT AP6236 驱动

UART串口驱动

LVDS 显示屏驱动

I2C触摸屏驱动

RTC时间保存 驱动

CVBS输出驱动




EC20 驱动

SPI 驱动

ADC 驱动

I2C 驱动

PWM 驱动

SDIO 驱动

GPIO 驱动

USB 驱动

软件功能


双屏同显



双屏异显(LVDS_HDMI)



usb双摄像头同时预览



WIFI热点



USB转串口

USB转网口

WIFI miracase receiver



恢复出厂设置



体眠唤醒



电流参数表


项目

最小

典型

最大

电源参数

电压

6.5V

12V

15V

纹波

--

50mV

120mV

电流

162mA

--

--

电源电流

(未接其它外设)

开机电流

165mA

229mA

376mA

播放声音

172mA

192mA

319mA

电源电流

(接显示屏)

LVDS 1024x600

325mA

362mA

475mA





环境

相对湿度

--

65%

75%

工作温度

-25℃

--

75℃

存储温度

-30℃

-0℃

100℃
