全志 DR4-T507 工业级核心板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买DR4-T507核心板>>



CPU方框图

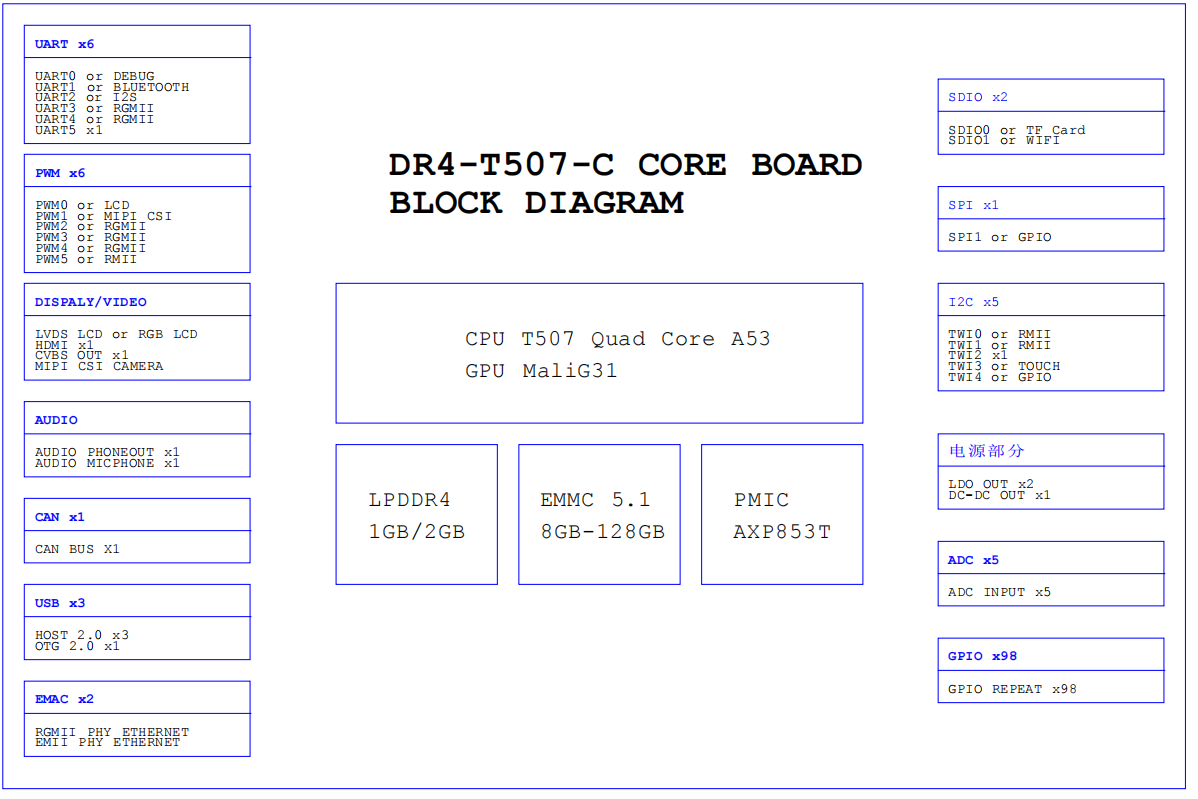

核心板方框图

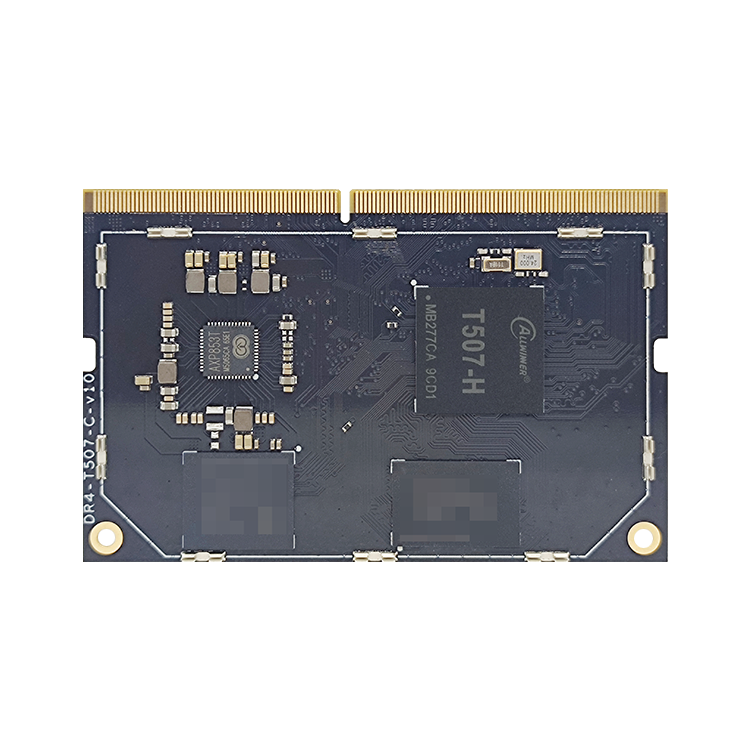

产品展示


硬件指标参数

主要硬件指标

尺寸

长69.6mm x 宽30mm x 高3.0mm

CPU

全志T507 四核 主频 1.5GHz

GPU

Mali-400 G31 GPU

内存

LPDDR4标配2G(1G/4G批量可选)

存储器

eMMC标配 8G(4G/16G/32G/64G批量可选)

电源管理

AXP853T 支持待机,按键开关机

工作电压

输入电压 5V 最大功率小于2W (不接任何外设)

支持系统

Andriod/Linux+QT/Ubuntu

运行温度

-10到+75度 宽温级

寿命

连续运行寿命大于5年以上

常用接口


核心板常用接口

USB接口

4路独立,其中一路为OTG

UART串口

6路TTL 3.3V电平,其中一路为Debug

GPIO接口

98路GPIO(备注:有复用功能)

PWM接口

6路PWM 3.3V电平(备注:有复用功能)

LVDS显示

1路LVDS 最大支持1920x1080 1080P 60fps

RGB显示

1路RGB 888输出 最大支持1920x1080 1080P 60fps

HDMI显示

1路HDMI输出 支持4K 60fps输出

CVBS输出

1路CVBS输出

语音输出

1路左右声道输出,底板外挂5W功放

CAN总线

1路CAN BUS 2.0总线

SDIO接口

2路SDIO接口,一路TF卡,另一路接WIFI

ADC接口

2路ADC接口

I2C接口

5路I2C接口

SPI接口

1路SPI接口

以太网

二路以太网,GMAC和EMAC PHY接口

输出电源

多路电源输出1.8V 3.3V

系统升级

支持本地USB升级

功能及驱动支持列表


DR4-T507功能及驱动支持列表

功能列表

Android 10.0

Linux内核4.9

QT5.12.5

Linux内核4.9

Uubuntu20.04

Linux内核4.9

硬件功能


10.1寸LVDS屏+I2C触摸(1204x600)

7寸LVDS屏+I2C触摸(1024x600)




双8 LVDS 1920x1080显示屏

4路AHD接口

HDMI 接口



LVDS 接口

TV-out




电容屏 接口

USB摄像头



USB HOST接口

USB OTG HOST接口

USB OTG device接口


MIPI摄像头接口




CAN接口

SDIO AP6212 WIFI 150Mbps

SDIO AP6212 BT 4.2

以太网RTL8211F 10M/100M/1000M

以太网IP101GR 10M/100M

RS485接口

喇叭

串口

TF卡

RTC时间保存 HYM8563

4G通信 EC20

看门狗

驱动列表


AXP858 PMIC 驱动

以太网 RTL8201CP 驱动

SDIO WIFI+BT AP6236 驱动

UART串口驱动

LVDS 显示屏驱动

I2C触摸屏驱动

RTC时间保存 驱动

CVBS输出驱动




EC20 驱动

SPI 驱动

ADC 驱动

I2C 驱动

PWM 驱动

SDIO 驱动

GPIO 驱动

USB 驱动

软件功能


双屏同显



双屏异显(LVDS_HDMI)



usb双摄像头同时预览



WIFI热点



USB转串口

USB转网口

WIFI miracase receiver



恢复出厂设置



体眠唤醒




电流参数表

项目

最小

典型

最大

电源参数

电压

4.5V

5V

5.5V

纹波

--

50mV

120mV

电流

235mA

--

--

电源电流

(未接其它外设)

开机电流

247mA

369mA

720mA

播放声音

265mA

345mA

565mA

电源电流

(接显示屏)









环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-50℃

-0℃

120℃
