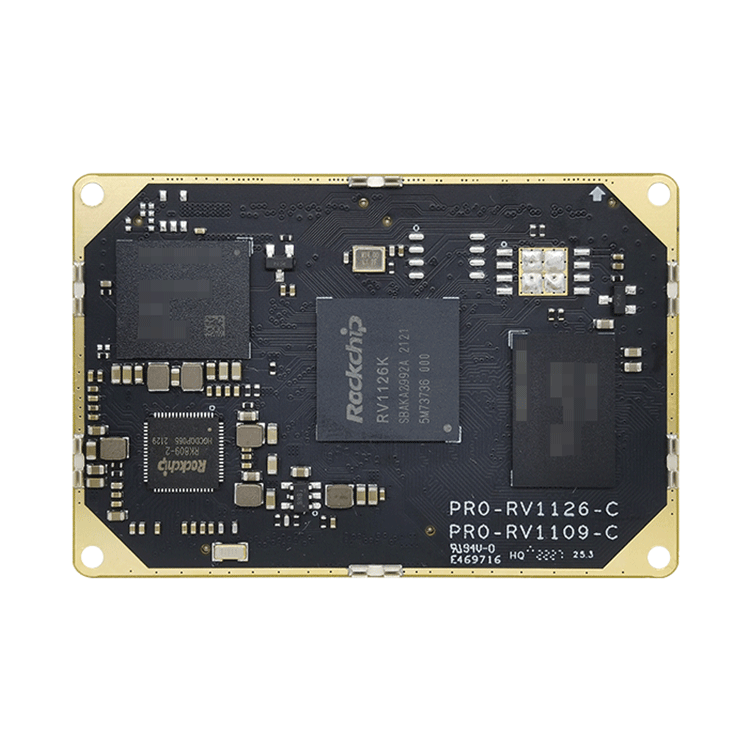

尺寸

长60mm x 宽40mm x 高4.8mm

CPU

瑞RV1126 四核主频 1200MHz

NPU

2.0 TOPS NPU

内存

LPDDR4标配1G（2G/4G批量可选)

存储器

eMMC标配 8G（4G/16G/32G/64G批量可选)

电源管理

RK809-2 支持动态电源管理

工作电压

输入电压 5V 最大功率小于2W (不接任何外设)

支持系统

Linux 4.19 + QT 5.12

运行温度

-25到+85度

寿命

连续运行寿命大于5年以上

USB接口

二路USB，一路独立OTG，一路独立HOST

UART串口

6路TTL 3.3V电平，其中一路为Debug

GPIO接口

98路GPIO（备注：有复用功能，请查本规格书引脚定义）

PWM接口

12路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义)

MIPI DSI 显示

1路最大1920x1080 60fps

RGB显示

1路RGB 888显示接口，最大1920x1080

DVP摄像头接口

1路16位并行DVP 摄像头接口

MIPI摄像头接口

2路 MIPI CSI RAW数据 摄像头接口

语音输出

1路左右声道输出，底板外挂10W功放

语音输入

1路PDM数字硅麦输入，1路模拟LANE_IN输入

SDIO接口

2路SDIO接口，一路TF卡，另一路可接WIFI

IR红外接口

1路IR 红外接收接口

ADC接口

6路ADC接口

I2C接口

5路I2C接口

SPI接口

2路SPI接口

CAN

1路CAN总线

以太网

一路RGMII PHY接口，千兆以太网

系统升级

支持本地USB升级

功能列表

Linux内核4.19

buildroot+qt5.12

Linux内核4.19

ubuntu20.04

硬件功能

RTC时间保存 HY8563

√

√

开机键，关机键

√

√

复位键

√

√

烧写链

√

√

功能键 ADC0

√

√

USB OTG device模式 ADB

√

USB OTG HOST模式

√

√

USB HOST接口

√

√

TF卡 最大128GB

√

√

调试串口2

√

√

4路功能串口1,3,4,5

√

√

5路可控GPIO

√

√

5路ADC接口

√

√

MIPI摄像头接口 IMX307

√

√

MIPI摄像头接口 双目GC2093

√

√（暂仅支持单目）

MIPI摄像头接口 双目GC2053+OV2718

√

√（暂仅支持单目）

USB 摄像头 YVC

√

√

usb双摄像头同时预览

MIPI 显示屏+触摸屏 最大1920x1080

√

√

耳机输出

√

√

喇叭输出（带耳机检测功能）

√

√

LANE IN 双声道语音输入

√

√

PDM数字硅麦

√

√

SDIO wifi AP6256 5G双频

√

√

BT蓝牙 5.0+BLE

√

√

千兆以太网 RTL8211F 自适应100/1000M

√

√

4G通信 EC20

√

√

恢复出厂设置

√

√

WIFI热点

√

√

体眠唤醒

√

USB转串口

√

√

USB转网口

√

√

WIFI miracase receiver

看门狗API调用

√

√

驱动列表

rk809-2 PMIC 驱动

√

√

以太网 RTL8211F 驱动

√

√

SDIO WIFI+BT AP6256 驱动

√

√

UART串口驱动

√

√

MIPI 显示屏驱动

√

√

I2C触摸屏驱动

√

√

RTC时间保存 驱动

√

√

EC20 驱动

√

√

SPI 驱动

√

√

ADC 驱动

√

√

I2C 驱动

√

√

PWM 驱动

√

√

SDIO 驱动

√

√

GPIO 驱动

√

√

USB 驱动

√

√

电源参数

电压

4.5V

5V

5.5V

纹波

--

50mV

90mV

电流

145mA

--

--

电源电流

开机电流

125mA

245mA

531mA

无显示屏，接USB摄像头

175mA

315mA

580mA

环境

相对湿度

--

65%

75%

工作温度

-25℃

--

85℃

存储温度

-40℃

-0℃

100℃
