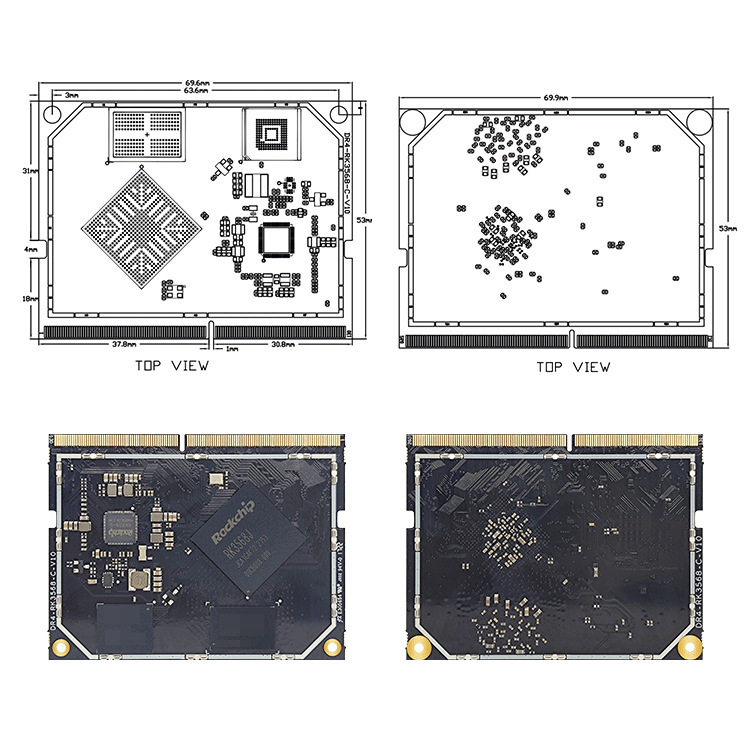

尺寸 | 69.6mm长*53mm宽*3mm高 |
| 连接方式 | DDR4 金手指 |
| CPU | ROCKCHIP RK3568J 四核A55 |
| GPU | Mali G52 |
| 内存 | LPDDR4 标配2GB 选配4G/8GB |
| 存储器 | EMMC 5.1 标配8GB 选配16GB/32G/64G/128G |
| 电源管理 | RK809-5 |
| 工作电压 | 3.3V 3A以上 |
| 支持系统 | Andriod11/ubuntu/Linux4.19+QT5.12/Ubuntu18.04 |
| 运行温度 | -40到+85度 |
| 寿命 | 连续运行寿命大于5年以上 |
| HDMI | HDMI高清输出 支持1080P显示 |
| EDP | 支持4Lane eDP最高1080P |
| LVDS | 支持单路LVDS显示输出最高1280x800 |
| MIPI DSI | 支持 4Lane 最高支持1080P |
| RGB | 支持RGB888 24位号接口 |
| DVP摄像头 | 支持16 bit DVP 接口摄像头输入 |
| MIPI CSI | 二路CSI 最高支持800W |
| I2S | 二路I2S，一路8通道/一路2通道 |
| PCIE | 1路PCIE 3.0 x2，另外1路PCIE2.0 x1 |
| SATA | 1路 SATA3.0，另外路SATA2.0 |
| USB2.0 | 四路独立USB2.0 其中一路为OTG |
| USB3.0 | 二路USB 3.0接口 |
| 以太网 | 2路RGMII以太网接口 |
| UART | 10路串口 |
| SPI | 3路SPI |
| I2C | 4路I2C |
| PWM | 15路PWM |
| SDIO | 3路SDIO接口，一路为TF卡，另一路为WIFI |
| ADC | 4路模拟ADC输入接口 |
| GPIO | 可复用GPIO高达130 |
| 语音输入 | 二路模拟语音输入 |
| 语音输出 | 一路为耳机输出，另一路为单声道喇叭输出功率0.6W |
| 升级 | 支持USB/TF卡本地升级 |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 3.3V | 3.3V | 3.4V |
| 纹波 | -- | 50mV | ||
| RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
核心板输入3.39V 电流测试 | 开机电流 | 273mA | 345mA | 465mA |
桌面静态电流 | 325mA | |||
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -40℃ | -- | 85℃ | |
| 存储温度 | -50℃ | -0℃ | 100℃ | |
尺寸 | 69.6mm长*53mm宽*3mm高 |
| 连接方式 | DDR4 金手指 |
| CPU | ROCKCHIP RK3568J 四核A55 |
| GPU | Mali G52 |
| 内存 | LPDDR4 标配2GB 选配4G/8GB |
| 存储器 | EMMC 5.1 标配8GB 选配16GB/32G/64G/128G |
| 电源管理 | RK809-5 |
| 工作电压 | 3.3V 3A以上 |
| 支持系统 | Andriod11/ubuntu/Linux4.19+QT5.12/Ubuntu18.04 |
| 运行温度 | -40到+85度 |
| 寿命 | 连续运行寿命大于5年以上 |
| HDMI | HDMI高清输出 支持1080P显示 |
| EDP | 支持4Lane eDP最高1080P |
| LVDS | 支持单路LVDS显示输出最高1280x800 |
| MIPI DSI | 支持 4Lane 最高支持1080P |
| RGB | 支持RGB888 24位号接口 |
| DVP摄像头 | 支持16 bit DVP 接口摄像头输入 |
| MIPI CSI | 二路CSI 最高支持800W |
| I2S | 二路I2S，一路8通道/一路2通道 |
| PCIE | 1路PCIE 3.0 x2，另外1路PCIE2.0 x1 |
| SATA | 1路 SATA3.0，另外路SATA2.0 |
| USB2.0 | 四路独立USB2.0 其中一路为OTG |
| USB3.0 | 二路USB 3.0接口 |
| 以太网 | 2路RGMII以太网接口 |
| UART | 10路串口 |
| SPI | 3路SPI |
| I2C | 4路I2C |
| PWM | 15路PWM |
| SDIO | 3路SDIO接口，一路为TF卡，另一路为WIFI |
| ADC | 4路模拟ADC输入接口 |
| GPIO | 可复用GPIO高达130 |
| 语音输入 | 二路模拟语音输入 |
| 语音输出 | 一路为耳机输出，另一路为单声道喇叭输出功率0.6W |
| 升级 | 支持USB/TF卡本地升级 |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 3.3V | 3.3V | 3.4V |
| 纹波 | -- | 50mV | ||
| RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
核心板输入3.39V 电流测试 | 开机电流 | 273mA | 345mA | 465mA |
桌面静态电流 | 325mA | |||
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -40℃ | -- | 85℃ | |
| 存储温度 | -50℃ | -0℃ | 100℃ | |
