产品属性

瑞芯微 DR4-RK3588 核心板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买DR4-RK3588核心板>>


CPU方框图


核心板方框图

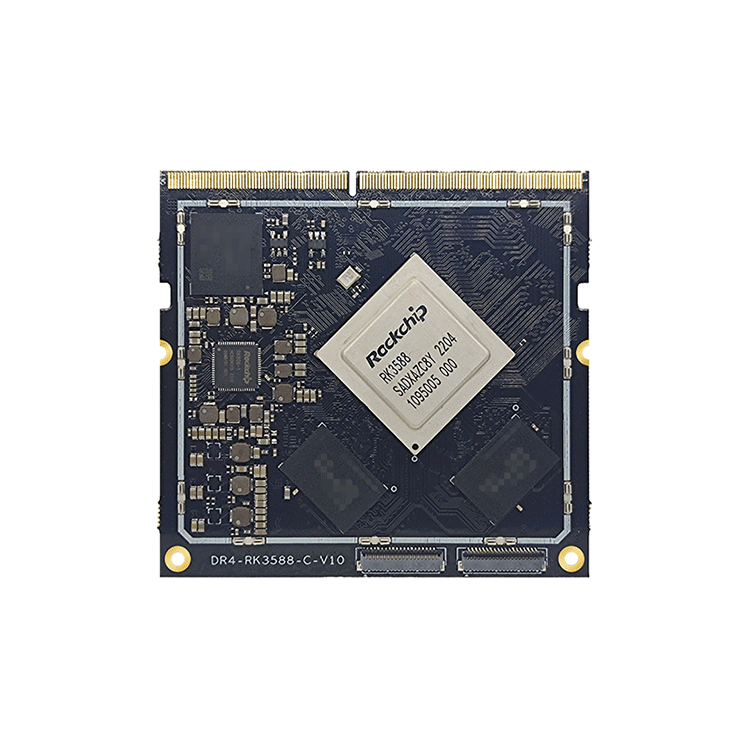

产品展示

硬件指标参数

主要硬件指标
尺寸69.6mm长*65mm宽*4.2mm高
连接方式DDR4金手指连接
CPUROCKCHIP RK3588 八核A76+A55
NPU6 TOPS
GPUMali G61 MP4
内存LPDDR4x 可选配4G/8G/16G
存储器EMMC 5.1 标配8GB 选配32G/64G/128G
电源管理RK806-1
工作电压3.4-5.5V  5A以上
支持系统Andriod12/ubuntu18.04/Linux5.10+QT5.15/debian11
工作温度-10到+60度
寿命连续运行寿命大于5年以上




常用接口

核心板常用接口
HDMI2路HDMI高清输出 最高支持4K显示
EDP2路4Lane eDP最高1080P
DP2路4Lane DP最高4K
MIPI DSI2路MIPI DSI 最高支持2K
MIPI CS6路MIPI CAMERA CSI 输入
I2S三路I2S,二路8通道/一路2通道
PCIE1路PCIE 3.0 x4 + 3路PCIE2.0 x1
SATA3路 SATA3.0
USB2.03路独立USB2.0 其中一路为OTG
USB3.02路USB 3.0接口(与DP共用)
以太网2路RGMII以太网接口
UART10路串口
SPI5路SPI
I2C7路I2C
PWM15路PWM
SDIO2路SDIO接口,一路为TF卡,另一可接SDIO WIFI
ADC4路模拟ADC输入接口
CAN2路CAN总线
GPIO可复用GPIO高达120
升级支持USB/TF卡本地升级



功能及驱动支持列表

DR4-RK3588功能及驱动支持列表

Android 12.0
kernel 5.10.66
Linux
Debian
Linux
Buildroot
Linux
Ubuntu18.04
备注
硬件功能
HDMI0 1080P显示
HDMI1 1080P显示
MIPI显示屏(5.5寸 720x1280加触摸总成)
MIPI显示屏(7寸 1024x600加触摸总成)
MIPI显示屏(8寸 800x1280加触摸总成)
MIPI显示屏(10.1寸 800x1280加触摸总成)
MIPI显示屏(10.1寸 1920x1200加触摸总成)
eDP0 显示屏(13.3/15.6寸 1920x1080加触摸总成)
eDP1
LED灯(进系统呼吸灯)
RTC(外挂HYM8563,掉电时间保存)
喇叭(底板可接5W/8欧嗽,播放声音)
耳机(带耳机检测功能)
麦克风输入
摄像头USB接口(双目或单目)
AP6275 WIFI6
蓝牙



USB3.0 HOST 标准A口(3.0U盘/3.0 USB相机)
USB HUB X6
USB2.0 HOST 标准A口(2.0U盘/2.0 USB相机)
USB2.0 HOST 排针式 X 2(2.0U盘/2.0 USB相机)
PCIE3.0
千兆以太网0 PCIE
千兆以太网1 RGMII
调试串口
串口0/7/8/(可正常收发数据)

TF卡(测试最大128G TF卡相互传文件)
复位键(系统复位功能)
升级键(长按上电能进入烧写模式)
5G通迅
CAN1/2 接收发送
RS485
总线驱动




PCIE 驱动
SPI 驱动
ADC 驱动
I2C 驱动
PWM 驱动
SDIO 驱动
GPIO 驱动
USB 驱动



电流参数表

项目

最小

典型

最大

电源参数

电压

11V

12V

15V

纹波


50mV


3V RTC耗电


0.9uA


开机电流(无屏)

175mA

225mA

565mA

桌面静态电流(无屏)


215mA


开机电流(接7寸720x1280)

245mA

295mA

498mA

桌面静态电流(接7寸720x1280)


285mA


环境

相对湿度

--

65%

75%

工作温度

-10℃

--

60℃

存储温度

-30℃

-0℃

100℃
