瑞芯微 RP-RK3308 扩展板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买RP-RK3308扩展板>>



CPU方框图


核心板方框图

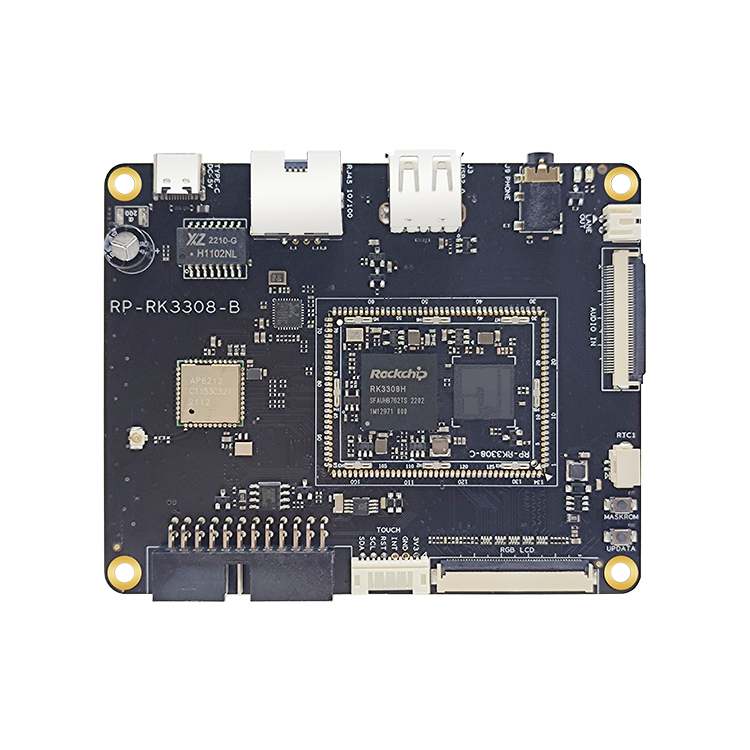

产品展示

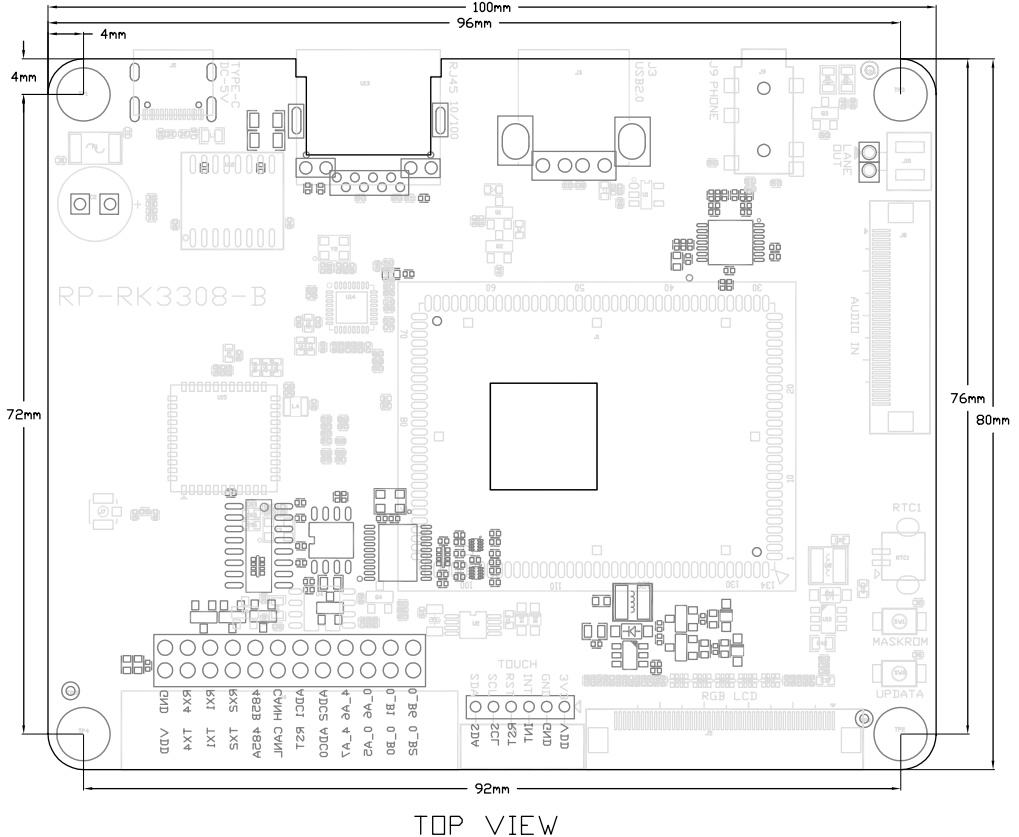

PCB尺寸图


接口标识图



硬件指标参数


主板常用接口

USB

2路USB口,一路OTG 2.0,另一路HOST 2.0

语音输出

1路耳机左右声道输出,1路LANE OUT输出

模拟语音输入

8路麦克风输入

数据语音输入

8CH 阵列输入

WIFI

支持WIFI  (AP6212)

蓝牙

1路4.0G 蓝牙+BLE(AP6212)

以太网

支持一路百兆以太网(RMII RTL8201F)

显示屏

RGB666 最大支持720P

触摸屏

支持I2C触摸屏

CAN

1路SPI转CAN  MCP2515

RS485

1路RS485

RTC

HYM8563 RTC时钟芯片,功耗小于1uA

UART

4路TTL串口,UART1,UART2路可设置RS232

ADC

4路ADC模拟输入

GPIO

8路GPIO

I2C

1路I2C

系统升级

支持本地USB升级



常用接口



主板常用接口

USB

2路USB口,一路OTG 2.0,另一路HOST 2.0

语音输出

1路耳机左右声道输出,1路LANE OUT输出

模拟语音输入

8路麦克风输入

数据语音输入

8CH 阵列输入

WIFI

支持WIFI  (AP6212)

蓝牙

1路4.0G 蓝牙+BLE(AP6212)

以太网

支持一路百兆以太网(RMII RTL8201F)

显示屏

RGB666 最大支持720P

触摸屏

支持I2C触摸屏

CAN

1路SPI转CAN  MCP2515

RS485

1路RS485

RTC

HYM8563 RTC时钟芯片,功耗小于1uA

UART

4路TTL串口,UART1,UART2路可设置RS232

ADC

4路ADC模拟输入

GPIO

8路GPIO

I2C

1路I2C

系统升级

支持本地USB升级


功能及驱动支持列表


RP-RK3308 功能及驱动支持列表


Buildroot
Linux4.4.143

硬件功能


RGB 接口

USB OTG

GPIO

ADC按键

SDIO AP6212 WIFI

UART AP6212 BT 4.2

以太网 10M/100M

耳机

lineout

串口

RTC

I2S_4ch输入


USB2.0

CAN

RS485

总线驱动


ADC 驱动

PWM 驱动

SDIO 驱动

GPIO 驱动

USB 驱动

can驱动

i2s驱动

i2c驱动

spi驱动




电流参数表

项目

最小

典型

最大

电源参数

电压

3.4

5V

5.5V

纹波

--

50mV



RTC (HYM8563)

0.3uA

0.9uA

1.2uA

含底板电流测试

开机电流

15mA

65mA

125mA

桌面静态电流


55mA


环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
