瑞芯微 DR4-RK3588 扩展板

深圳市荣品电子科技有限公司

联系方式: 0755-235747363

地址: 广东省深圳市宝安区西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)

产品介绍

点击立即购买DR4-RK3588扩展板＞＞

CPU方框图

方框图

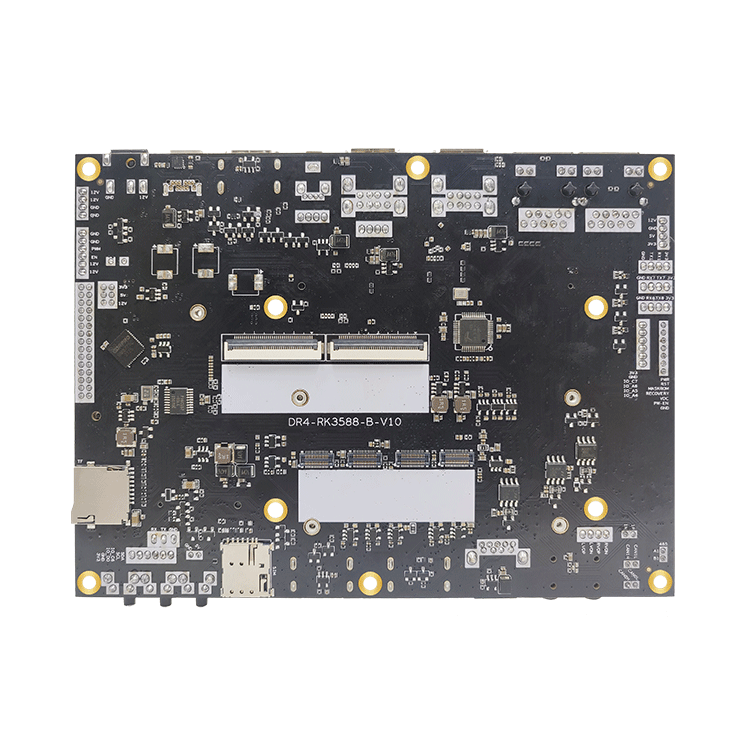

产品展示

PCB尺寸图

接口标识图

硬件指标参数

主要硬件参数
主板尺寸	155mm长115mm宽17mm高
CPU	ROCKCHIP RK3588 八核（A76+A55）
NPU	6T 算力神经网络单元
GPU	ARM G61 MP4
内存	LPDDR4x可配置4GB/8GB/16GB
存储器	EMMC 5.1可配置32GB/64GB/128GB
电源管理	RK809-1
工作电压	12V 2A以上
支持系统	Andriod12/ubuntu18.04/Linux5.10+QT5.15/debian11
运行温度	-10到+75度
寿命	连续运行寿命大于5年以上

常用接口

主板常用接口
USB HOST	9路USB口（6路外接，2路内插式，1路TYPE-C ）包含一路USB 3.0，另一路TYPE-C
串口	4路串口，分别可设置RS232或TTL，其中一路为debug
I2C	1路I2C
CAN	2路CAN总线
RS485	1路RS485
GPIO	4路可用GPIO
HDMI输出	2路HDMI 输出，最高支持4K（与eDP复用）
HDMI输入	1路HDMI 输入，最高支持1080P
MIPI DSI 显示	支持2路MIPI DSI 显示屏
eDP 显示	2路eDP显示接口（与HDMI复用）
LVDS显示	支持单路双路LVDS输出，最高1920x1080
MIPI CSI 输入	支持6路MIPI CSI摄像头输入
语音输出	1路耳机左右声道输出，二路喇叭输出 3W/8欧
语音输入	1路麦克风输入
以太网	支持二路千兆以太网（PCIE + RGMII）
WIFI	支持WIFI 6 (AP6275)
蓝牙	1路5.0G 蓝牙+BLE(AP6275)
RTC	外挂RTC（HYM8563）功耗小于0.2uA
5G	可内置5G模块，PCIE通讯，支持移远及展锐
TF卡	支持TF卡
RTC实时时钟	外置纽扣电池支持掉电时间保存(独立 HYM8563)
PCIE	支持PCIE 3.0 x4 插槽接口
系统升级	支持本地USB升级

功能及驱动支持列表

DR4-RK3588功能及驱动支持列表
	Android 12.0 kernel 5.10.66	Linux Debian	Linux Buildroot	Linux Ubuntu18.04	备注
硬件功能	✔	✔	✔	✔
HDMI0 1080P显示	✔	✔	✔	✔
HDMI1 1080P显示	✔	✔	✔	✔
MIPI显示屏(5.5寸 720x1280加触摸总成)	✔	✔	✔	✔
MIPI显示屏(7寸 1024x600加触摸总成)	✔	✔	✔	✔
MIPI显示屏(8寸 800x1280加触摸总成)	✔	✔	✔	✔
MIPI显示屏(10.1寸 800x1280加触摸总成)	✔	✔	✔	✔
MIPI显示屏(10.1寸 1920x1200加触摸总成)	✔	✔	✔	✔
eDP0 显示屏(13.3/15.6寸 1920x1080加触摸总成)	✔	✔	✔	✔
eDP1	✔	✔	✔	✔
LED灯(进系统呼吸灯)	✔	✔	✔	✔
RTC(外挂HYM8563，掉电时间保存)	✔	✔	✔	✔
喇叭（底板可接5W/8欧嗽,播放声音）	✔	✔	✔	✔
耳机（带耳机检测功能）	✔	✔	✔	✔
麦克风输入	✔	✔	✔	✔
摄像头USB接口(双目或单目)	✔	✔	✔	✔
AP6275 WIFI6	✔	✔	✔	✔
蓝牙	✔
USB3.0 HOST 标准A口(3.0U盘/3.0 USB相机)	✔	✔	✔	✔
USB HUB X6	✔	✔	✔	✔
USB2.0 HOST 标准A口(2.0U盘/2.0 USB相机)	✔	✔	✔	✔
USB2.0 HOST 排针式 X 2(2.0U盘/2.0 USB相机)	✔	✔	✔	✔
PCIE3.0	✔	✔	✔	✔
千兆以太网0 PCIE	✔	✔	✔	✔
千兆以太网1 RGMII	✔	✔	✔	✔
调试串口	✔	✔	✔	✔
串口0/7/8/（可正常收发数据）	✔	✔	✔	✔
TF卡（测试最大128G TF卡相互传文件）	✔	✔	✔	✔
复位键（系统复位功能）	✔	✔	✔	✔
升级键（长按上电能进入烧写模式）	✔	✔	✔	✔
5G通迅	✔	✔	✔	✔
CAN1/2 接收发送	✔	✔	✔	✔
RS485	✔	✔	✔	✔
总线驱动
PCIE 驱动	✔	✔	✔	✔
SPI 驱动	✔	✔	✔	✔
ADC 驱动	✔	✔	✔	✔
I2C 驱动	✔	✔	✔	✔
PWM 驱动	✔	✔	✔	✔
SDIO 驱动	✔	✔	✔	✔
GPIO 驱动	✔	✔	✔	✔
USB 驱动	✔	✔	✔	✔

电流参数表

<td valign="top" colspan="1" rowspan="1" style="border-left-color: rgb(221, 221, 221); border-top-color: rgb(221, 221, 221); word-break: break-all;

<td valign="top" colspan="1" rowspan="1" style="border-left-color: rgb(221, 221, 221); border-top-color: rgb(

<td valign="top" style="border-color: rgb(221, 221, 221); word-break: break-all;"

项目

最小

典型

最大

电源参数

电压

11V

12V

15V

纹波

50mV

3V RTC耗电

0.9uA

开机电流(无屏)

175mA

225mA

565mA

桌面静态电流(无屏)

215mA

开机电流(接7寸720x1280)

245mA

295mA

498mA

桌面静态电流(接7寸720x1280

285mA

环境

相对湿度

65%

75%

点击立即购买DR4-RK3588扩展板＞＞

CPU方框图

方框图

产品展示

PCB尺寸图

接口标识图

硬件指标参数

主要硬件参数
主板尺寸	155mm长115mm宽17mm高
CPU	ROCKCHIP RK3588 八核（A76+A55）
NPU	6T 算力神经网络单元
GPU	ARM G61 MP4
内存	LPDDR4x可配置4GB/8GB/16GB
存储器	EMMC 5.1可配置32GB/64GB/128GB
电源管理	RK809-1
工作电压	12V 2A以上
支持系统	Andriod12/ubuntu18.04/Linux5.10+QT5.15/debian11
运行温度	-10到+75度
寿命	连续运行寿命大于5年以上

常用接口

主板常用接口
USB HOST	9路USB口（6路外接，2路内插式，1路TYPE-C ）包含一路USB 3.0，另一路TYPE-C
串口	4路串口，分别可设置RS232或TTL，其中一路为debug
I2C	1路I2C
CAN	2路CAN总线
RS485	1路RS485
GPIO	4路可用GPIO
HDMI输出	2路HDMI 输出，最高支持4K（与eDP复用）
HDMI输入	1路HDMI 输入，最高支持1080P
MIPI DSI 显示	支持2路MIPI DSI 显示屏
eDP 显示	2路eDP显示接口（与HDMI复用）
LVDS显示	支持单路双路LVDS输出，最高1920x1080
MIPI CSI 输入	支持6路MIPI CSI摄像头输入
语音输出	1路耳机左右声道输出，二路喇叭输出 3W/8欧
语音输入	1路麦克风输入
以太网	支持二路千兆以太网（PCIE + RGMII）
WIFI	支持WIFI 6 (AP6275)
蓝牙	1路5.0G 蓝牙+BLE(AP6275)
RTC	外挂RTC（HYM8563）功耗小于0.2uA
5G	可内置5G模块，PCIE通讯，支持移远及展锐
TF卡	支持TF卡
RTC实时时钟	外置纽扣电池支持掉电时间保存(独立 HYM8563)
PCIE	支持PCIE 3.0 x4 插槽接口
系统升级	支持本地USB升级

功能及驱动支持列表

DR4-RK3588功能及驱动支持列表
	Android 12.0 kernel 5.10.66	Linux Debian	Linux Buildroot	Linux Ubuntu18.04	备注
硬件功能	✔	✔	✔	✔
HDMI0 1080P显示	✔	✔	✔	✔
HDMI1 1080P显示	✔	✔	✔	✔
MIPI显示屏(5.5寸 720x1280加触摸总成)	✔	✔	✔	✔
MIPI显示屏(7寸 1024x600加触摸总成)	✔	✔	✔	✔
MIPI显示屏(8寸 800x1280加触摸总成)	✔	✔	✔	✔
MIPI显示屏(10.1寸 800x1280加触摸总成)	✔	✔	✔	✔
MIPI显示屏(10.1寸 1920x1200加触摸总成)	✔	✔	✔	✔
eDP0 显示屏(13.3/15.6寸 1920x1080加触摸总成)	✔	✔	✔	✔
eDP1	✔	✔	✔	✔
LED灯(进系统呼吸灯)	✔	✔	✔	✔
RTC(外挂HYM8563，掉电时间保存)	✔	✔	✔	✔
喇叭（底板可接5W/8欧嗽,播放声音）	✔	✔	✔	✔
耳机（带耳机检测功能）	✔	✔	✔	✔
麦克风输入	✔	✔	✔	✔
摄像头USB接口(双目或单目)	✔	✔	✔	✔
AP6275 WIFI6	✔	✔	✔	✔
蓝牙	✔
USB3.0 HOST 标准A口(3.0U盘/3.0 USB相机)	✔	✔	✔	✔
USB HUB X6	✔	✔	✔	✔
USB2.0 HOST 标准A口(2.0U盘/2.0 USB相机)	✔	✔	✔	✔
USB2.0 HOST 排针式 X 2(2.0U盘/2.0 USB相机)	✔	✔	✔	✔
PCIE3.0	✔	✔	✔	✔
千兆以太网0 PCIE	✔	✔	✔	✔
千兆以太网1 RGMII	✔	✔	✔	✔
调试串口	✔	✔	✔	✔
串口0/7/8/（可正常收发数据）	✔	✔	✔	✔
TF卡（测试最大128G TF卡相互传文件）	✔	✔	✔	✔
复位键（系统复位功能）	✔	✔	✔	✔
升级键（长按上电能进入烧写模式）	✔	✔	✔	✔
5G通迅	✔	✔	✔	✔
CAN1/2 接收发送	✔	✔	✔	✔
RS485	✔	✔	✔	✔
总线驱动
PCIE 驱动	✔	✔	✔	✔
SPI 驱动	✔	✔	✔	✔
ADC 驱动	✔	✔	✔	✔
I2C 驱动	✔	✔	✔	✔
PWM 驱动	✔	✔	✔	✔
SDIO 驱动	✔	✔	✔	✔
GPIO 驱动	✔	✔	✔	✔
USB 驱动	✔	✔	✔	✔

电流参数表

<td valign="top" colspan="1" rowspan="1" style="border-left-color: rgb(221, 221, 221); border-top-color: rgb(221, 221, 221); word-break: break-all;

<td valign="top" colspan="1" rowspan="1" style="border-left-color: rgb(221, 221, 221); border-top-color: rgb(

<td valign="top" style="border-color: rgb(221, 221, 221); word-break: break-all;"

项目		最小	典型	最大
电源参数	电压	11V	12V	15V
	纹波		50mV
	3V RTC耗电		0.9uA
	开机电流(无屏)	175mA	225mA	565mA
	桌面静态电流(无屏)		215mA
	开机电流(接7寸720x1280)	245mA	295mA	498mA
	桌面静态电流(接7寸720x1280		285mA
环境	相对湿度	--	65%	75%
