主要硬件参数 | |
主板尺寸 | 155mm长*115mm宽*17mm高 |
CPU | ROCKCHIP RK3588 八核（A76+A55） |
NPU | 6T 算力神经网络单元 |
GPU | ARM G61 MP4 |
内存 | LPDDR4x可配置4GB/8GB/16GB |
存储器 | EMMC 5.1可配置32GB/64GB/128GB |
电源管理 | RK809-1 |
工作电压 | 12V 2A以上 |
支持系统 | Andriod12/ubuntu18.04/Linux5.10+QT5.15/debian11 |
运行温度 | -10到+75度 |
寿命 | 连续运行寿命大于5年以上 |

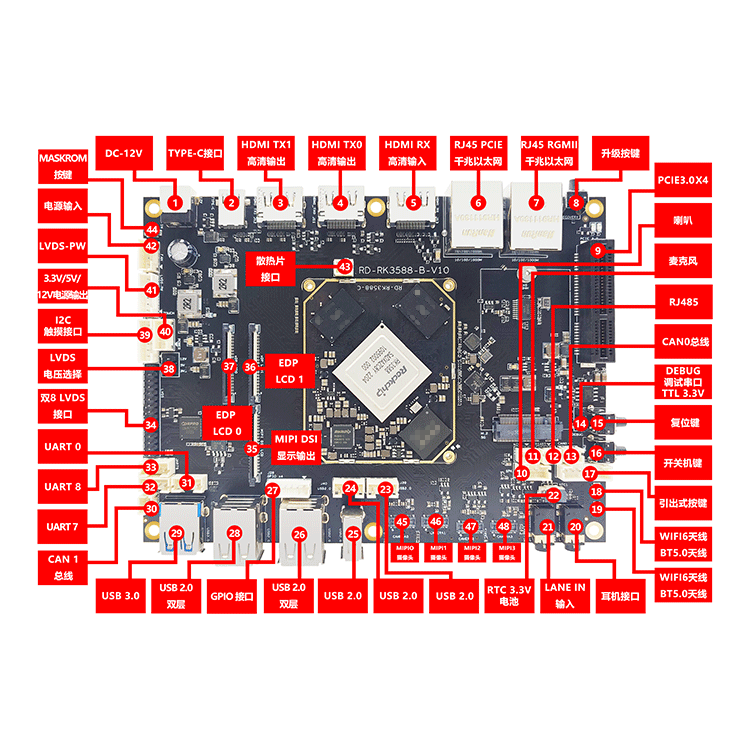

主板常用接口 | |
USB HOST | 9路USB口（6路外接，2路内插式，1路TYPE-C ） 包含一路USB 3.0，另一路TYPE-C |
串口 | 4路串口，分别可设置RS232或TTL，其中一路为debug |
I2C | 1路I2C |
CAN | 2路CAN总线 |
RS485 | 1路RS485 |
GPIO | 4路可用GPIO |
HDMI输出 | 2路HDMI 输出，最高支持4K（与eDP复用） |
HDMI输入 | 1路HDMI 输入，最高支持1080P |
MIPI DSI 显示 | 支持2路MIPI DSI 显示屏 |
eDP 显示 | 2路eDP显示接口（与HDMI复用） |
LVDS显示 | 支持单路双路LVDS输出，最高1920x1080 |
MIPI CSI 输入 | 支持6路MIPI CSI摄像头输入 |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 3W/8欧 |
语音输入 | 1路麦克风输入 |
以太网 | 支持二路千兆以太网（PCIE + RGMII） |
WIFI | 支持WIFI 6 (AP6275) |
蓝牙 | 1路5.0G 蓝牙+BLE(AP6275) |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
5G | 可内置5G模块，PCIE通讯，支持移远及展锐 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池支持掉电时间保存(独立 HYM8563) |
PCIE | 支持PCIE 3.0 x4 插槽接口 |
系统升级 | 支持本地USB升级 |
| Android 12.0 kernel 5.10.66 | Linux Debian | Linux Buildroot | Linux Ubuntu18.04 | 备注 | |
| 硬件功能 | √ | √ | √ | √ | |
| HDMI0 1080P显示 | √ | √ | √ | √ | |
| HDMI1 1080P显示 | √ | √ | √ | √ | |
| MIPI显示屏(5.5寸 720x1280加触摸总成) | √ | √ | √ | √ | |
| MIPI显示屏(7寸 1024x600加触摸总成) | √ | √ | √ | √ | |
| MIPI显示屏(8寸 800x1280加触摸总成) | √ | √ | √ | √ | |
| MIPI显示屏(10.1寸 800x1280加触摸总成) | √ | √ | √ | √ | |
| MIPI显示屏(10.1寸 1920x1200加触摸总成) | √ | √ | √ | √ | |
| eDP0 显示屏(13.3/15.6寸 1920x1080加触摸总成) | √ | √ | √ | √ | |
| eDP1 | √ | √ | √ | √ | |
| LED灯(进系统呼吸灯) | √ | √ | √ | √ | |
| RTC(外挂HYM8563，掉电时间保存) | √ | √ | √ | √ | |
| 喇叭（底板可接5W/8欧嗽,播放声音） | √ | √ | √ | √ | |
| 耳机（带耳机检测功能） | √ | √ | √ | √ | |
| 麦克风输入 | √ | √ | √ | √ | |
| 摄像头USB接口(双目或单目) | √ | √ | √ | √ | |
| AP6275 WIFI6 | √ | √ | √ | √ | |
| 蓝牙 | √ | ||||
| USB3.0 HOST 标准A口(3.0U盘/3.0 USB相机) | √ | √ | √ | √ | |
| USB HUB X6 | √ | √ | √ | √ | |
| USB2.0 HOST 标准A口(2.0U盘/2.0 USB相机) | √ | √ | √ | √ | |
| USB2.0 HOST 排针式 X 2(2.0U盘/2.0 USB相机) | √ | √ | √ | √ | |
| PCIE3.0 | √ | √ | √ | √ | |
| 千兆以太网0 PCIE | √ | √ | √ | √ | |
| 千兆以太网1 RGMII | √ | √ | √ | √ | |
| 调试串口 | √ | √ | √ | √ | |
| 串口0/7/8/（可正常收发数据） | √ | √ | √ | √ | |
| TF卡（测试最大128G TF卡相互传文件） | √ | √ | √ | √ | |
| 复位键（系统复位功能） | √ | √ | √ | √ | |
| 升级键（长按上电能进入烧写模式） | √ | √ | √ | √ | |
| 5G通迅 | √ | √ | √ | √ | |
| CAN1/2 接收发送 | √ | √ | √ | √ | |
| RS485 | √ | √ | √ | √ | |
| 总线驱动 | √ | √ | √ | √ | |
| PCIE 驱动 | √ | √ | √ | √ | |
| SPI 驱动 | √ | √ | √ | √ | |
| ADC 驱动 | √ | √ | √ | √ | |
| I2C 驱动 | √ | √ | √ | √ | |
| PWM 驱动 | √ | √ | √ | √ | |
| SDIO 驱动 | √ | √ | √ | √ | |
| GPIO 驱动 | √ | √ | √ | √ | |
| USB 驱动 | √ | √ | √ | √ |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 11V | 12V | 15V |
| 纹波 | 50mV | |||
| 3V RTC耗电 | 0.9uA | |||
| 桌面静态电流(无屏) | 175mA | 225mA | 565mA | |
| 桌面静态电流(无屏) | 215mA | |||
| 开机电流(接7寸720x1280) | 245mA | 295mA | 498mA | |
| 桌面静态电流(接7寸720x1280) | 285mA | |||
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
、
