全志 PRO-T509 核心板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买RP-T509核心板>>



CPU方框图


核心板方框图

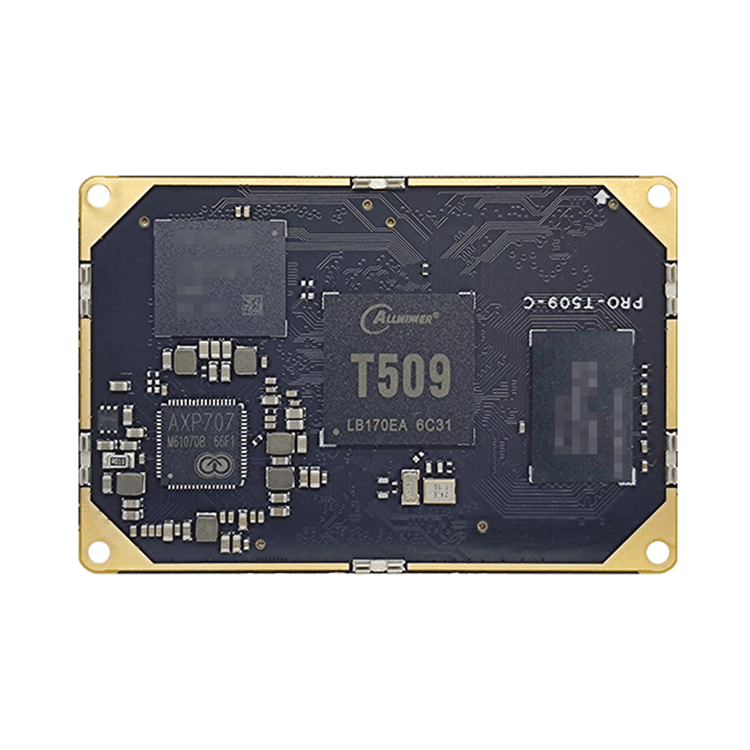

产品展示


硬件指标参数

尺寸

长60mm x 宽40mm x 高4.7mm

CPU

全志T509 四核 主频 1.5GHz

GPU

GE8300 GPU

内存

LPDDR4标配2G(1G/4G批量可选)

存储器

eMMC标配 8G(4G/16G/32G/64G批量可选)

电源管理

AXP707 支持待机,按键开关机

支持充放电,3.7V电量检测

工作电压

输入电压 5V 最大功率小于2W (不接任何外设)

支持系统

Andriod10

运行温度

-10到+75度 工业级

寿命

连续运行寿命大于5年以上

常用接口

USB接口

2路独立,其中一路为OTG

UART串口

7路TTL 3.3V电平,其中一路为Debug

GPIO接口

140路GPIO(备注:有复用功能)

PWM接口

15路PWM 3.3V电平(备注:有复用功能)

LVDS显示

2路LVDS 最大支持1920x1080 1080P 60fps

RGB显示

1路RGB 888输出 最大支持1920x1080 1080P 60fps

MIPI显示

1路MIPI显示输出 支持1920x1080 60fps输出

语音输出

1路左右声道输出,底板外挂5W功放

SDIO接口

3路SDIO接口,一路TF卡,另一路接WIFI

ADC接口

3路ADC接口

I2C接口

5路I2C接口

SPI接口

3路SPI接口

以太网

二路以太网,GMAC和EMAC PHY接口

输出电源

多路电源输出1.8V 3.3V

系统升级

支持本地USB升级

功能及驱动支持列表

PRO-BOX-T509功能及驱动支持列表

功能列表

Android 10.0
Linux内核4.9

备注

硬件功能

10.1寸LVDS屏+I2C触摸(1204x600)


2路双8 LVDS 1920x1080显示屏


RGB 7寸 1024*600 显示屏


MIPI显示屏


LVDS 接口


电容屏 接口


USB摄像头


USB HOST接口


USB OTG HOST接口


USB OTG device接口


MIPI摄像头接口



可输入或输出GPIO


按键ADC0


SDIO AP6212 WIFI 150Mbps


SDIO AP6212 BT 4.2


以太网RTL8211F 10M/100M/1000M


喇叭


麦克风


串口


TF卡


RTC时间保存 HYM8563


4G通信 EC20


看门狗


ADC



驱动列表

AXP707 PMIC 驱动


以太网 RTL8211CP 驱动


SDIO WIFI+BT AP6212 驱动


UART串口驱动


LVDS 显示屏驱动


I2C触摸屏驱动


RTC时间保存 驱动


EC20 驱动


SPI 驱动


ADC 驱动


I2C 驱动


PWM 驱动


SDIO 驱动


GPIO 驱动


USB 驱动


软件功能

双屏同显


双屏异显(LVDS_MIPI)


双屏异显(RGB_HDMI)


usb双摄像头同时预览


WIFI热点


USB转串口


USB转网口


WIFI miracase receiver


恢复出厂设置


体眠唤醒




电流参数表

项目

最小

典型

最大

电源参数

电压

6.5V

12V

15V

纹波

--

50mV

120mV

电流

162mA

--

--

电源电流

(未接其它外设)



开机电流

165mA

229mA

376mA

播放声音

172mA

192mA

319mA

电源电流

(接显示屏)

LVDS 1024x600

325mA

362mA

475mA

环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
