CPU

T509 四核A53

GPU

GE8300

内存

LPDDR4标配1GB 选配2GB/4GB

存储器

EMMC 5.1 标配8GB 选配32GB/64GB

电源管理

AXP707

工作电压

12V 2A以上

支持系统

Andriod 10

运行温度

-10到+75度

寿命

连续运行寿命大于5年以上

串口

6路TTL 3.3V电平(其中一路为debug，可改普通串口)

SPI接口

1路SPI0

其他扩展接口

10路IO

MIPI 显示

MIPI显示输出 最高1920x1080

LVDS 显示

双8 LVDS输出 最高1920x1080

MIPI CSI 输入

2路摄像头 MIPI RAW/YUV数据输入

以太网1

1路 10M/100M/1000M RTL8211F

语音输出

1路喇叭输出 5W/8欧

RS485

1路RS485接口

CAN总线

2路CAN输出

WIFI

WIFI 2.4G (AP6212)

蓝牙

1路2.4G 蓝牙+BLE(AP6212)

ADC接口

2路ADC接口

3G/4G

可内置4G功能,PCI-E 3G/4G上网

TF卡

支持TF卡

RTC实时时钟

外置纽扣电池掉电时间保存(独立 HYM8563)功耗小于0.2uA

系统升级

支持本地USB升级

功能列表

Android 10.0
Linux内核4.9

备注

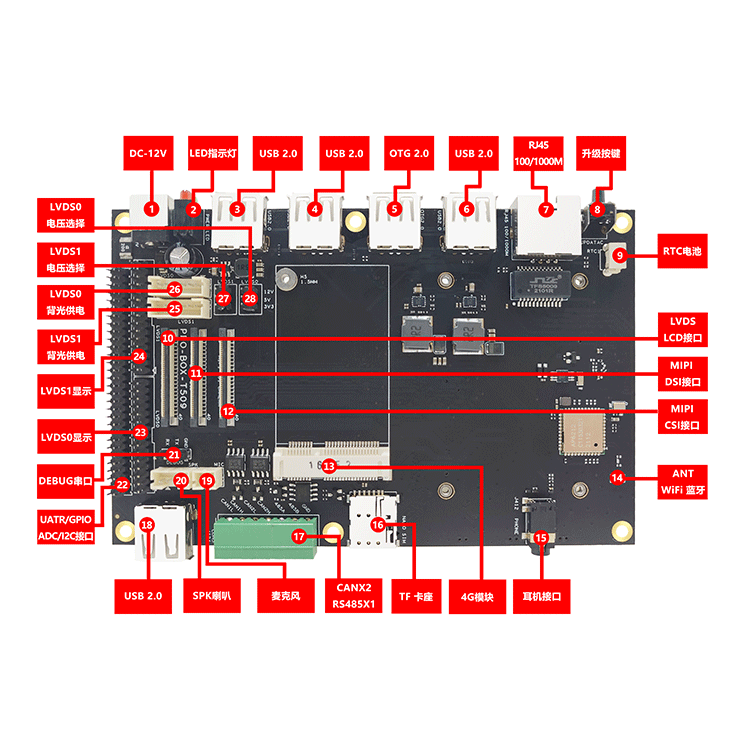

硬件功能

10.1寸LVDS屏+I2C触摸(1204x600)

√

2路双8 LVDS 1920x1080显示屏

√

RGB 7寸 1024*600 显示屏

√

MIPI显示屏

√

LVDS 接口

√

电容屏 接口

√

USB摄像头

√

USB HOST接口

√

USB OTG HOST接口

√

USB OTG device接口

√

MIPI摄像头接口

可输入或输出GPIO

√

按键ADC0

√

SDIO AP6212 WIFI 150Mbps

√

SDIO AP6212 BT 4.2

√

以太网RTL8211F 10M/100M/1000M

√

喇叭

√

麦克风

√

串口

√

TF卡

√

RTC时间保存 HYM8563

√

4G通信 EC20

√

看门狗

√

ADC

驱动列表

AXP707 PMIC 驱动

√

以太网 RTL8211CP 驱动

√

SDIO WIFI+BT AP6212 驱动

√

UART串口驱动

√

LVDS 显示屏驱动

√

I2C触摸屏驱动

√

RTC时间保存 驱动

√

EC20 驱动

√

SPI 驱动

√

ADC 驱动

√

I2C 驱动

√

PWM 驱动

√

SDIO 驱动

√

GPIO 驱动

√

USB 驱动

√

软件功能

双屏同显

√

双屏异显（LVDS_MIPI）

√

双屏异显（RGB_HDMI）

√

usb双摄像头同时预览

√

WIFI热点

√

USB转串口

√

USB转网口

√

WIFI miracase receiver

√

恢复出厂设置

√

体眠唤醒

√

电源参数

电压

6.5V

12V

15V

纹波

--

50mV

120mV

电流

162mA

--

--

电源电流

(未接其它外设)

开机电流

165mA

229mA

376mA

播放声音

172mA

192mA

319mA

电源电流

(接显示屏)

LVDS 1024x600

325mA

362mA

475mA

环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
