全志 PRO-BOX-T507 扩展板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买PRO-BOX-T507开源主板>>


CPU方框图

核心板方框图

主机电路板方框图

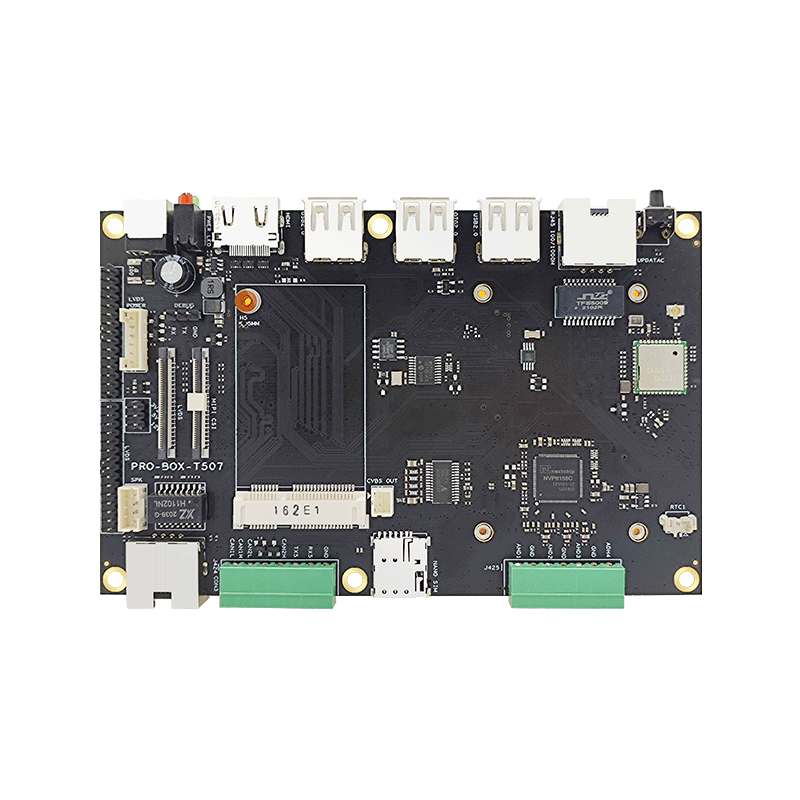

产品展示

散热片组装方式

PCB尺寸图

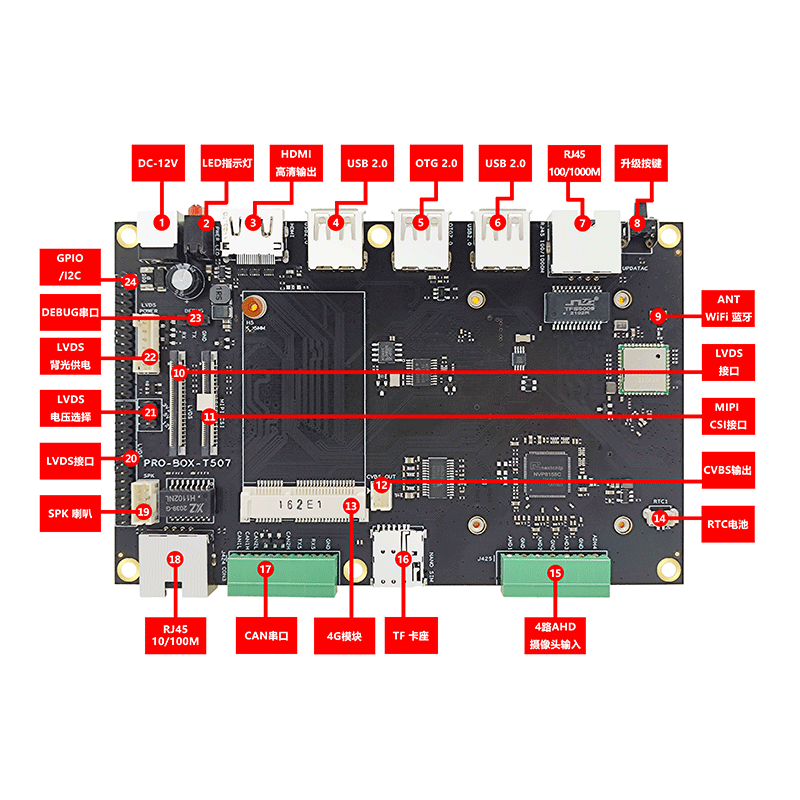

接口标识图

硬件指标参数

尺寸140mm长*90mm宽*14mm高
CPU全志 T507 四核A53
GPUMali G31
内存LPDDR4标配1GB 选配2GB/4GB
存储器EMMC 5.1 标配8GB 选配32GB/64GB
电源管理AXP853T
工作电压12V 2A以上
支持系统Andriod 10/ Ubuntu20.04 Linux+QT5.12.5
运行温度-25到+75度
寿命连续运行寿命大于5年以上


常用接口

USB接口HOST    5路USB口(3路外接,3路内插式 )另一路OTG2.0
串口3路TTL 3.3V电平(其中一路为debug,可改普通串口)
其他扩展接口5路IO
HDMI输出HDMI 2.0 支持1080输出 (可与LVDS异显)
LVDS显示双8 LVDS输出 最高1920x1080
MIPI CSI 输入1路摄像头 MIPI YUV数据输入
DVP输入1路16位DVP摄像头输入,默认接AHD输入
LVDS显示1路LVDS 最大支持1920x1080 1080P 60fps
以太网11路 10M/100M/1000M RTL8211F
以太网21路 10M/100M IP101GR
语音输出1路喇叭输出 5W/8欧
WIFIWIFI 2.4G (AP6212)
蓝牙1路2.4G 蓝牙+BLE(AP6212)
CAN总线1路SPI转CAN输出
3G/4G可内置4G功能,PCI-E 3G/4G上网
TF卡支持TF卡
RTC实时时钟外置纽扣电池掉电时间保存(独立 HYM8563)功耗小于0.2uA
系统升级支持本地USB升级



功能及驱动支持列表

功能列表

Android 10.0

Linux内核4.9

QT5.12.5

Linux内核4.9

Ubuntu20.04

Linux内核4.9

备注

硬件功能
LVDS屏+I2C触摸(1204x600)
双8 LVDS 1920x1080显示屏
ADH 720P 摄像头输入
HDMI 接口
TV-out



电容屏 接口
USB摄像头
USB HOST接口
USB OTG HOST接口
USB OTG device接口
MIPI摄像头接口



4路可输入或输出GPIO
按键ADC0
SDIO AP6212 WIFI 150Mbps
SDIO AP6212 BT 4.2
以太网RTL8211F 10M/100M/1000M
以太网IP101GR 10M/100M
喇叭
串口
TF卡
RTC时间保存 HYM8563
4G通信 EC20
看门狗
ADC
驱动列表
AXP853 PMIC 驱动
以太网 RTL8201CP 驱动
SDIO WIFI+BT AP6236 驱动
UART串口驱动
LVDS 显示屏驱动
I2C触摸屏驱动
RTC时间保存 驱动
CVBS输出驱动


EC20 驱动
SPI 驱动
ADC 驱动
I2C 驱动
PWM 驱动
SDIO 驱动
GPIO 驱动
USB 驱动
软件功能
双屏同显


双屏异显(LVDS_HDMI)


双屏异显(RGB_HDMI)


usb双摄像头同时预览


WIFI热点


USB转串口

USB转网口

WIFI miracase receiver


恢复出厂设置


体眠唤醒






电流参数表

项目最小典型最大
电源参数电压6.5V12V15V
纹波--50mV120mV
电流162mA----

电源电流

(未接其它外设)

开机电流165mA229mA376mA
播放声音172mA115mA319mA

电源电流

(接显示屏)


LVDS 1024x600325mA362mA475mA
环境
相对湿度--65%75%
工作温度-25℃--75℃
存储温度-30℃-0℃100℃
