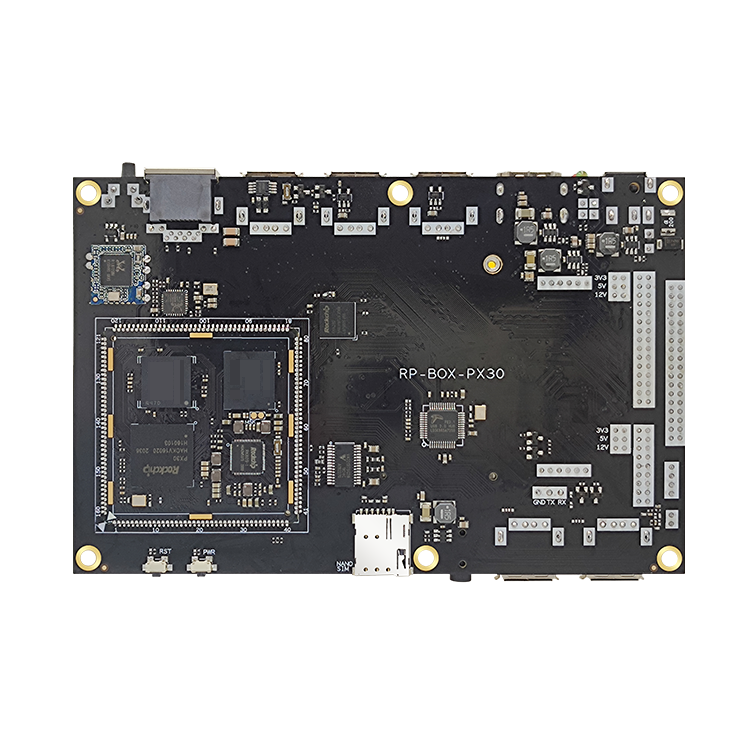

尺寸 | 140mm长*90mm宽*14mm高 |
CPU | ROCKCHIP PX30 四核A35 |
GPU | Mali G31 |
内存 | LPDDR3标配1GB 选配2GB |
存储器 | EMMC 5.1 标配8GB 选配16GB/32GB/64GB |
电源管理 | RK809-1 |
工作电压 | 12V 2A以上 |
支持系统 | Andriod 8.1/ Ubuntu1604 / Linux+QT5.9 |
运行温度 | -10到+60度 |
寿命 | 连续运行寿命大于5年以上 |
USB | HOST 6路USB口(5路外接,1路内接)另一路OTG2.0 |
串口 | 5路TTL 3.3V电平 |
其他扩展接口 | 10路IO(有复用串口) |
HDMI输出 | HDMI 2.0 支持1080输出 (可与MIPI或LVDS异显) |
MIPI DSI 显示 | 双路4 lane 最高1080P |
LVDS显示 | 支持双/双路LVDS输出最高1920x1080 |
MIPI CSI 输入 | MIPI CSI 输入 |
以太网 | 1路 10M/100M RTL8021F |
语音输出 | 1路耳机左右声道输出,二路喇叭输出 5W/8欧 |
语音输入 | 1路麦克风输入 |
WIFI | WIFI 2.4G (RTL8723) |
蓝牙 | 1路2.4G 蓝牙 (RTL8723) |
3G/4G | 可内置4G功能,PCI-E 3G/4G上网 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池掉电时间保存(独立 HYM8563)功耗小于0.2uA |
系统升级 | 支持本地USB升级 |
功能列表 | Android 8.1 Linux4.4 | Linux Ubuntu1604 | Linux buildroot |
硬件功能 | |||
5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ |
5.5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ |
7寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ |
7寸MIPI屏+I2C触摸(1200x1920) | √ | √ | √ |
8寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ |
10.1寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ |
LVDS 接口 | √ | √ | √ |
MIPI 接口 | √ | √ | √ |
RGB 接口 | √ | √ | √ |
电容屏 接口 | √ | √ | √ |
OV5645(MIPI) | |||
USB摄像头 | √ | √ | √ |
USB HOST | √ | √ | √ |
USB OTG | √ | ||
GPIO | √ | √ | √ |
按键 | √ | √ | √ |
USB RTL8723 WIFI 150Mbps | √ | √ | √ |
USB RTL8723 BT 4.0 | √ | 无 | 无 |
以太网 10M/100M | √ | √ | √ |
喇叭 | √ | √ | √ |
耳机 | √ | √ | √ |
麦克风 | √ | √ | √ |
串口 | √ | √ | √ |
TF卡 | √ | √ | √ |
重力传感器 | √ | ||
RTC | √ | √ | √ |
4G或4G模块扩展 | √ | √ | √ |
总线驱动 | |||
SPI 驱动 | √ | √ | √ |
ADC 驱动 | √ | √ | √ |
I2C 驱动 | √ | √ | √ |
PWM 驱动 | √ | √ | √ |
SDIO 驱动 | √ | √ | √ |
GPIO 驱动 | √ | √ | √ |
USB 驱动 | √ | √ | √ |
软件功能 | |||
双屏同显 | √ | 无 | 无 |
双屏异显(LVDS+LVDS) | √ | 无 | 无 |
双屏异显(MIPI+LVDS) | √ | 无 | 无 |
双屏双触摸(I2C+USB) | √ | 无 | 无 |
usb双摄像头同时预览 | √ | √ | 无 |
WIFI热点 | √ | √ | 无 |
USB打印机 | √ | √ | √ |
USB升级 | √ | √ | √ |
TF卡升级 | √ | 无 | 无 |
OTA升级 | √ | 无 | 无 |
恢复出厂设置 | √ | 无 | 无 |
序列号 | √ | 无 | 无 |
MAC地址 | √ | √ | √ |
体眠唤醒 | √ | √ | √ |
项目 | 最小 | 典型 | 最大 | |
电源参数 接7寸720x280 500亮度显示屏 | 电压 | 11.5V | 12V | 15V |
纹波 | -- | 50mV | 100mV | |
开机电流 | 96mA | 195mA | 195mA | |
播放声音 | -- | 206mA | 375mA | |
接HMDI开机电流 | 115mA | 205mA | 375mA | |
接HMDI静态电流 | -- | 225mA | -- |
