全志 PRO-T507 核心板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买RP-T507核心板>>



CPU方框图


核心板方框图

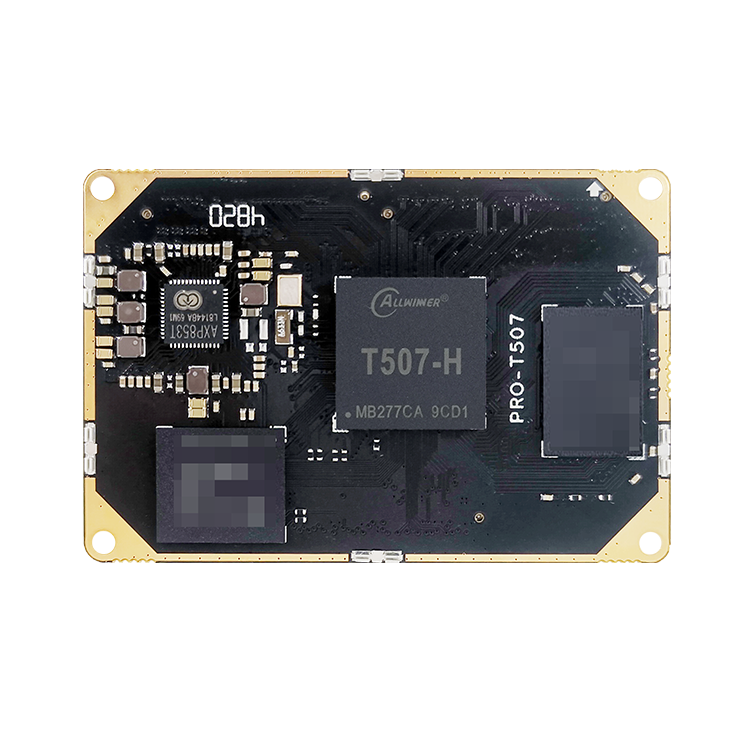

产品展示


硬件指标参数

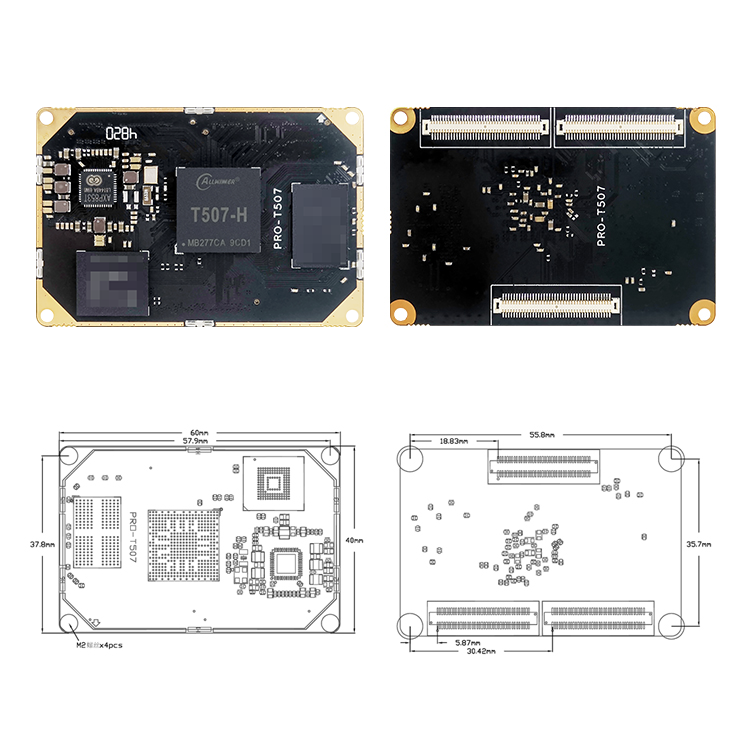

尺寸长60mm x 宽40mm x 高4.7mm
CPU全志T507 四核 主频 1.5GHz
GPUMali-400 G31 GPU
内存LPDDR4标配2G(1G/4G批量可选)
存储器eMMC标配 8G(4G/16G/32G/64G批量可选)
电源管理AXP853T 支持待机,按键开关机
工作电压输入电压 5V 最大功率小于2W (不接任何外设)
支持系统Andriod/Linux+QT
运行温度-25到+75度 工业级
寿命连续运行寿命大于5年以上


常用接口

USB接口4路独立,其中一路为OTG
UART串口6路TTL 3.3V电平,其中一路为Debug
GPIO接口98路GPIO(备注:有复用功能)
PWM接口6路PWM 3.3V电平(备注:有复用功能)
LVDS显示1路LVDS 最大支持1920x1080 1080P 60fps
RGB显示1路RGB 888输出 最大支持1920x1080 1080P 60fps
HDMI显示1路HDMI输出 支持4K 60fps输出
CVBS输出1路CVBS输出
语音输出1路左右声道输出,底板外挂5W功放
CAN总线1路CAN BUS 2.0总线
SDIO接口2路SDIO接口,一路TF卡,另一路接WIFI
ADC接口2路ADC接口
I2C接口5路I2C接口
SPI接口1路SPI接口
以太网二路以太网,GMAC和EMAC PHY接口
输出电源多路电源输出1.8V 3.3V
系统升级支持本地USB升级


功能及驱动支持列表


Android 10.0

Linux内核4.9

QT5.12.5

Linux内核4.9

硬件功能
10.1寸LVDS屏+I2C触摸(1204x600)
双8 LVDS 1920x1080显示屏
RGB 7寸 1024*600 显示屏
HDMI 接口
LVDS 接口
TV-out
电容屏 接口
USB摄像头
USB HOST接口
USB OTG HOST接口
USB OTG device接口
MIPI摄像头接口

4路可输入或输出GPIO
按键ADC0
SDIO AP6236 WIFI 150Mbps
SDIO AP6236 BT 4.2
USB摄像头

以太网RTL8211F 10M/100M/1000M
以太网IP101GR 10M/100M
红外接收

喇叭
麦克风
串口
TF卡
RTC时间保存 HYM8563
4G通信 EC20
ADC

驱动列表

AXP858 PMIC 驱动
以太网 RTL8201CP 驱动
SDIO WIFI+BT AP6236 驱动
UART串口驱动
LVDS 显示屏驱动
I2C触摸屏驱动
RTC时间保存 驱动
CVBS输出驱动

EC20 驱动
SPI 驱动
ADC 驱动
I2C 驱动
PWM 驱动
SDIO 驱动
GPIO 驱动
USB 驱动
软件功能

双屏同显
双屏异显(LVDS_HDMI)
双屏异显(RGB_HDMI)
usb双摄像头同时预览
WIFI热点
USB转串口
USB转网口
WIFI miracase receiver
恢复出厂设置
体眠唤醒




电流参数表

项目最小典型最大
电源参数电压6.5V12V15V
纹波--50mV120mV
电流162mA----

电源电流

(未接其它外设)

开机电流165mA229mA376mA
播放声音172mA192mA319mA

电源电流

(接显示屏)

LVDS 1024x600325mA362mA475mA
环境相对湿度
--65%75%
工作温度-25℃--75℃
存储温度-30℃-0℃100℃
