瑞芯微 RD-BOX-RK3399pro 扩展板

深圳市荣品电子科技有限公司

联系方式: 0755-235747363

地址: 广东省深圳市宝安区西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)

产品介绍

点击立即购买RD-BOX-3399pro开源主板＞＞

CPU方框图

方框图

主机电路板方框图

产品展示

PCB尺寸图

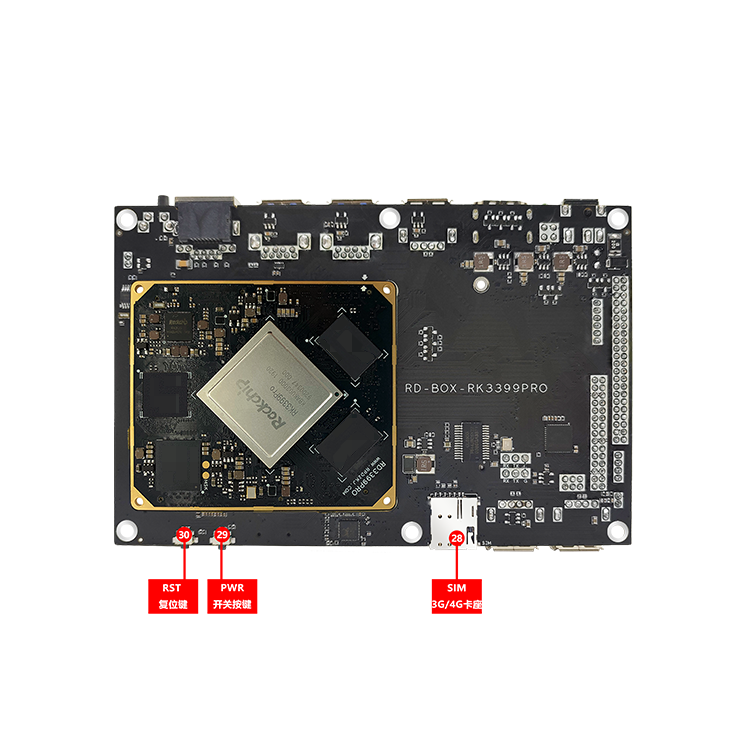

接口标识图

2021-10-13

硬件指标参数

主板尺寸	140mm长90mm宽14mm高
CPU	ROCKCHIP RK3399pro 六核A72双+A53四
NPU	3.0T 算力
GPU	Mali T860 MP4
内存	LPDDR4标配3GB 选配6GB
存储器	EMMC 5.1 标配16GB 选配32GB/64GB
电源管理	RK809
工作电压	12V 2A以上
支持系统	Andriod9.0 /Ubuntu1804+ROS Linux+QT5.9/Debian9/Fedora28
运行温度	-10到+75度
寿命	连续运行寿命大于5年以上

常用接口

USB	HOST 6路USB口（5路外接，1路内插式）一路USB 3.0，另一路OTG3.0
串口	2路TTL 3.3V电平
其他扩展接口	20路IO
HDMI输出	HDMI 2.0 支持4K输出 (可与eDP或LVDS异显)
MIPI DSI 显示	4 lane 最高 1920x1080
eDP 显示	1路SPI接口
LVDS显示	双路 8 lane 最高 1920x1080
MIPI CSI 输入	2路摄像头可支持双MIPI raw数据输入
以太网	MINI PCIE接口支持2G/3G/4G全网通
MIPI DSI 显示	1路千兆以太网 100M/1000M
语音输出	1路耳机左右声道输出，二路喇叭输出 2W/8欧
语音输入	1路麦克风输入
WIFI	WIFI 2.4G/5G 双频 (AP6256)
蓝牙	1路2.4G 蓝牙+BLE (AP6256)
3G/4G	1路麦克风输入
TF卡	支持TF卡
RTC实时时钟	外置纽扣电池支持掉电时间保存(独立 HYM8563)
系统升级	支持本地USB升级

功能及驱动支持列表

	Linux4.4 Android 9.0	Linux4.4 buildroot +QT5.9	Linux4.4 buildroot +QT5.9	Linux4.4 Debian9	Linux4.4 Fedora28
硬件功能
5寸MIPI屏+I2C触摸(720x1280)	√	√	√	√	√
5.5寸MIPI屏+I2C触摸(720x1280)	√	√	√	√	√
7寸MIPI屏+I2C触摸(1024x600)	√	√	√	√	√
8寸MIPI屏+I2C触摸(800x1280)	√	√	√	√	√
10.1寸MIPI屏+I2C触摸(1200x1920)	√	√	√	√	√
10.1寸MIPI屏+I2C触摸(800x1280)	√	√	√	√	√
13.3寸EDP屏+USB触摸（1920x1080）	√	√	√	√	√
MIPI接口	√	√	√	√	√
EDP接口	√	√	√	√	√
HDMI 1080P接口	√	√	√	√	√
HDMI 4K接口	√	√	√	√	√
电容屏接口(I2C)	√	√	√	√	√
OV13850(MIPI)	√
USB摄像头	√	√	√	√	√
USB HOST	√	√	√	√	√
USB OTG	√
GPIO	√	√	√	√	√
按键	√	√	√	√	√
SDIO AP6356S WIFI 双频	√	√	√	√	√
SDIO AP6356S BT 4.0 (UART)	√
以太网 10M/100M/1000M	√	√	√	√	√
喇叭	√	√	√	√	√
耳机	√	√	√	√	√
麦克风	√	√	√	√	√
串口	√	√	√	√	√
TF卡	√	√	√	√	√
RTC	√	√	√	√	√
4G或4G模块扩展	√	√	√	√	√
IR
NPU	√	√	√	√	√
NPU Debug Uart	√	√	√	√	√
总线驱动
SPI驱动	√	√	√	√	√
ADC驱动	√	√	√	√	√
I2C驱动	√	√	√	√	√
PWM驱动	√	√	√	√	√
SDIO驱动	√	√	√	√	√
GPIO驱动	√	√	√	√	√
USB驱动	√	√	√	√	√
软件功能
双屏同显	√
双屏异显（LCD+HDMI）	√	√	√	√	√
双屏异显（MIPI+eDP）	√
双屏双触摸（I2C+USB）	√
usb双摄像头同时预览	√	√	√	√	√
MIPI双摄像头同时预览	√
WIFI热点	√
USB打印机	√	√	√	√	√
USB升级	√	√	√	√	√
TF卡升级	√
OTA升级	√
恢复出厂设置	√
序列号	√
MAC地址	√	√	√	√	√
体眠唤醒	√
ros					√

电流参数表

项目		最小	典型	最大
电源参数	电压	11.5V	12V	15V
	纹波	--	50mV	100mV
	电流
	开机电流	135mA		680mA
	播放声音	145mA	280mA	695mA
	接HDMI开机电流	130mA	290mA	680mA
	相对湿度	--	65%	75%
	工作温度	-10℃	--	75℃
	存储温度	-30℃	-0℃	100℃
