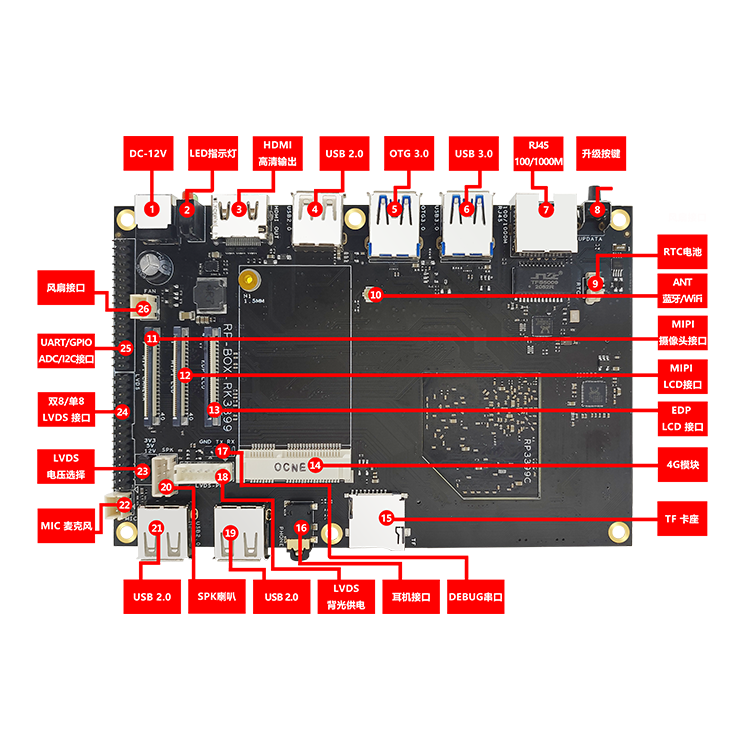

(RD3399pro开发板正面)

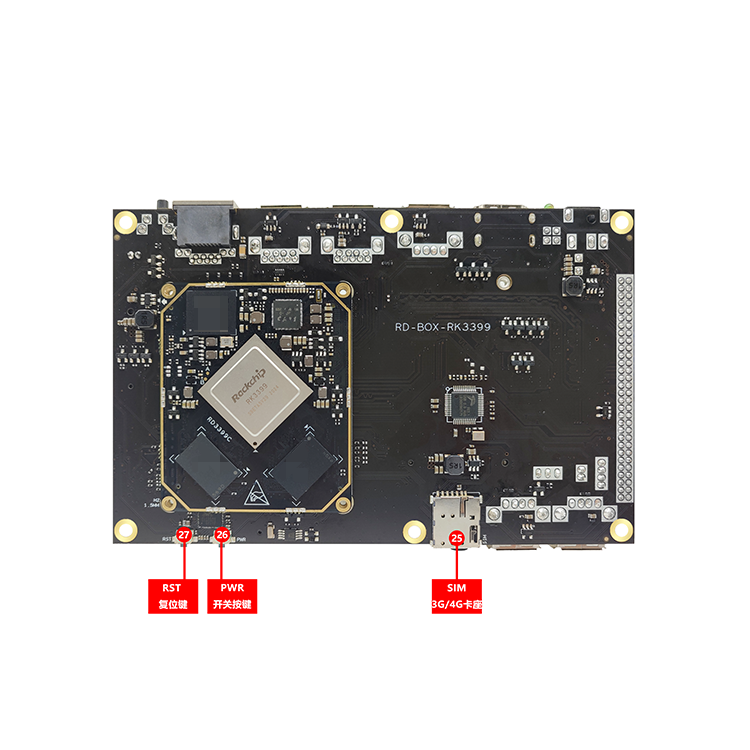

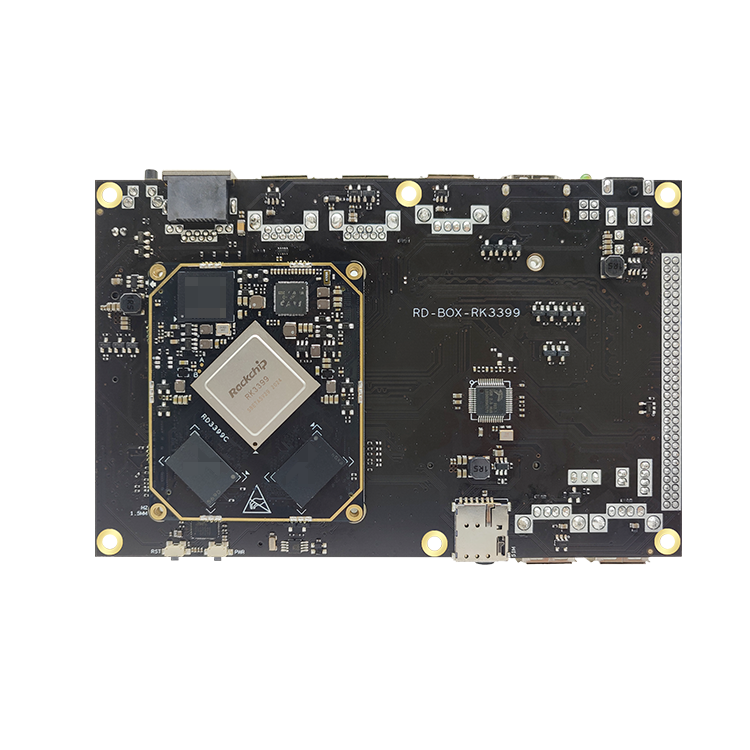

(RD3399pro开发板反面)
主板尺寸 | 140mm长*90mm宽*14mm高 |
CPU | ROCKCHIP RK3399 六核A72双+A53四 |
GPU | Mali T860 |
内存 | LPDDR4标配2GB 选配4GB |
存储器 | EMMC 5.1 标配16GB 选配32GB/64GB |
电源管理 | RK808-D |
工作电压 | 12V 2A以上 |
支持系统 | Andriod 8.1/ Ubuntu1804+ROS/Linux+QT5.9/Debian9 |
运行温度 | -10到+60度 |
寿命 | 连续运行寿命大于5年以上 |
USB | HOST 6路USB口(5路外接,1路内插式 )一路USB 3.0,另一路OTG3.0 |
串口 | 2路TTL 3.3V电平 |
其他扩展接口 | 20路IO |
HDMI输出 | HDMI 2.0 支持4K输出 (可与eDP或LVDS异显) |
MIPI DSI 显示 | 双路 8 lane 最高2K |
eDP 显示 | 4 lane 最高 1920x1080 |
LVDS显示 | 支持双/双路LVDS输出最高1920x1080 |
MIPI CSI 输入 | 2路摄像头 可支持双MIPI raw数据输入 |
以太网 | 1路 10M/100M/1000M |
语音输出 | 1路耳机左右声道输出,二路喇叭输出 2W/8欧 |
语音输入 | 1路麦克风输入 |
WIFI | WIFI 2.4G/5G 双频(AP6256) |
蓝牙 | 1路2.4G 蓝牙+BLE(AP6256) |
RTC | 外挂RTC(HYM8563)功耗小于0.2uA |
3G/4G | 可内置4G功能,PCI-E 3G/4G上网 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池掉电时间保存(独立 HYM8563)功耗小于0.2uA |
系统升级 | 支持本地USB升级 |
Android8.1 Linux4.4 | Linux buildroot QT5.9 | Linux Debian9 | Linux4.4 Ubuntu1804+ROS | |
硬件外设驱动 | ||||
HDMI 1080P显示 | √ | √ | √ | √ |
5寸MIPI屏+I2C触摸 (720x1280) | √ | √ | √ | √ |
7寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ |
8寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ |
10.1寸MIPI屏+I2C触摸(1200x1920) | √ | √ | √ | √ |
10.1寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ |
13.3寸EDP屏(1920x1080 | √ | √ | √ | √ |
MIPI 接口 | √ | √ | √ | √ |
EDP 接口 | √ | √ | √ | √ |
HDMI 接口 | √ | √ | √ | √ |
电容屏 接口 | √ | √ | √ | √ |
OV13850(MIPI) | √ | √ | √ | √ |
USB摄像头 | √ | √ | √ | √ |
USB HOST | √ | √ | √ | √ |
USB OTG | √ | √ | √ | √ |
GPIO | √ | √ | √ | √ |
按键 | √ | √ | √ | √ |
SDIO AP6212 WIFI 2.4G | √ | √ | √ | √ |
SDIO AP6212 BT 4.0 | √ | √ | √ | √ |
以太网 10M/100M/1000M | √ | √ | √ | √ |
喇叭 | √ | √ | √ | √ |
耳机 | √ | √ | √ | √ |
麦克风 | √ | √ | √ | √ |
串口 | √ | √ | √ | √ |
TF卡 | √ | √ | √ | √ |
RTC | √ | √ | √ | √ |
4G或4G模块扩展 | √ | √ | √ | √ |
总线驱动 | ||||
SPI 驱动 | √ | √ | √ | √ |
ADC 驱动 | √ | √ | √ | √ |
I2C 驱动 | √ | √ | √ | √ |
PWM 驱动 | √ | √ | √ | √ |
SDIO 驱动 | √ | √ | √ | √ |
GPIO 驱动 | √ | √ | √ | √ |
USB 驱动 | √ | √ | √ | √ |
软件功能 | ||||
双屏同显 | √ | |||
双屏异显(LCD+HDMI) | √ | √ | √ | √ |
双屏异显(MIPI+eDP) | √ | |||
双屏双触摸(I2C+USB) | √ | |||
usb双摄像头同时预览 | √ | √ | √ | √ |
MIPI双摄像头同时预览 | √ | |||
WIFI热点 | √ | √ | √ | √ |
USB打印机 | √ | √ | √ | √ |
USB升级 | √ | √ | √ | √ |
TF卡升级 | √ | |||
OTA升级 | √ | |||
序列号 | √ | |||
MAC地址 | √ | |||
体眠唤醒 | √ | |||
ros | √ |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 11V | 12V | 15V |
纹波 | -- | 50mV | 100mV | |
开机电流(接10.1屏) | 225mA | 465mA | 928mA | |
播放声音(接10.1屏) | 475mA | 623mA | ||
接HMDI+屏开机电流 | 242mA | 535mA | 965mA | |
接HMDI+屏静态电流 | 515mA |
