瑞芯微 RP-BOX-RK3566 扩展板

深圳市荣品电子科技有限公司

联系方式: 0755-235747363

地址: 广东省深圳市宝安区西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)

产品介绍

点击立即购买RP-BOX-RK3566开源主板＞＞

CPU方框图

方框图

核心板方框图

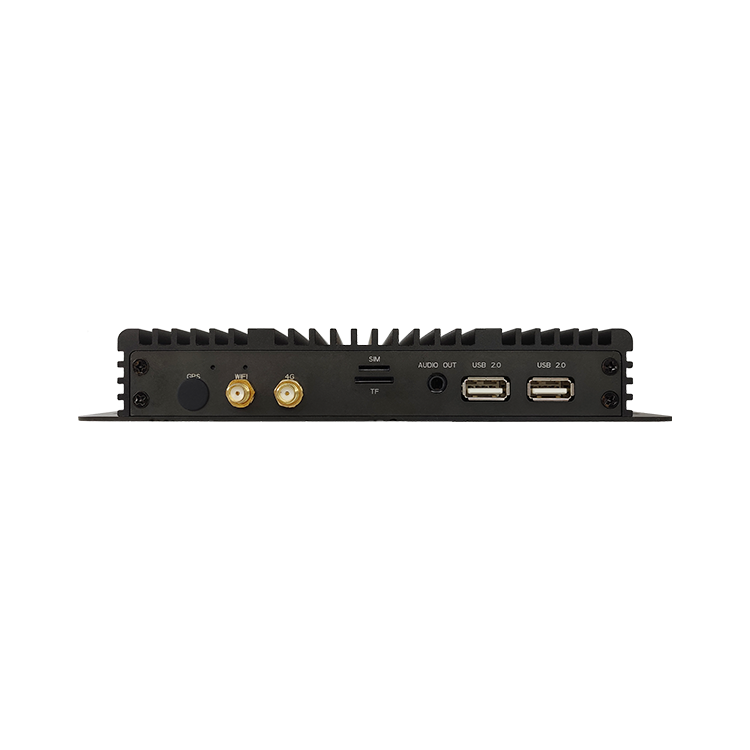

产品展示

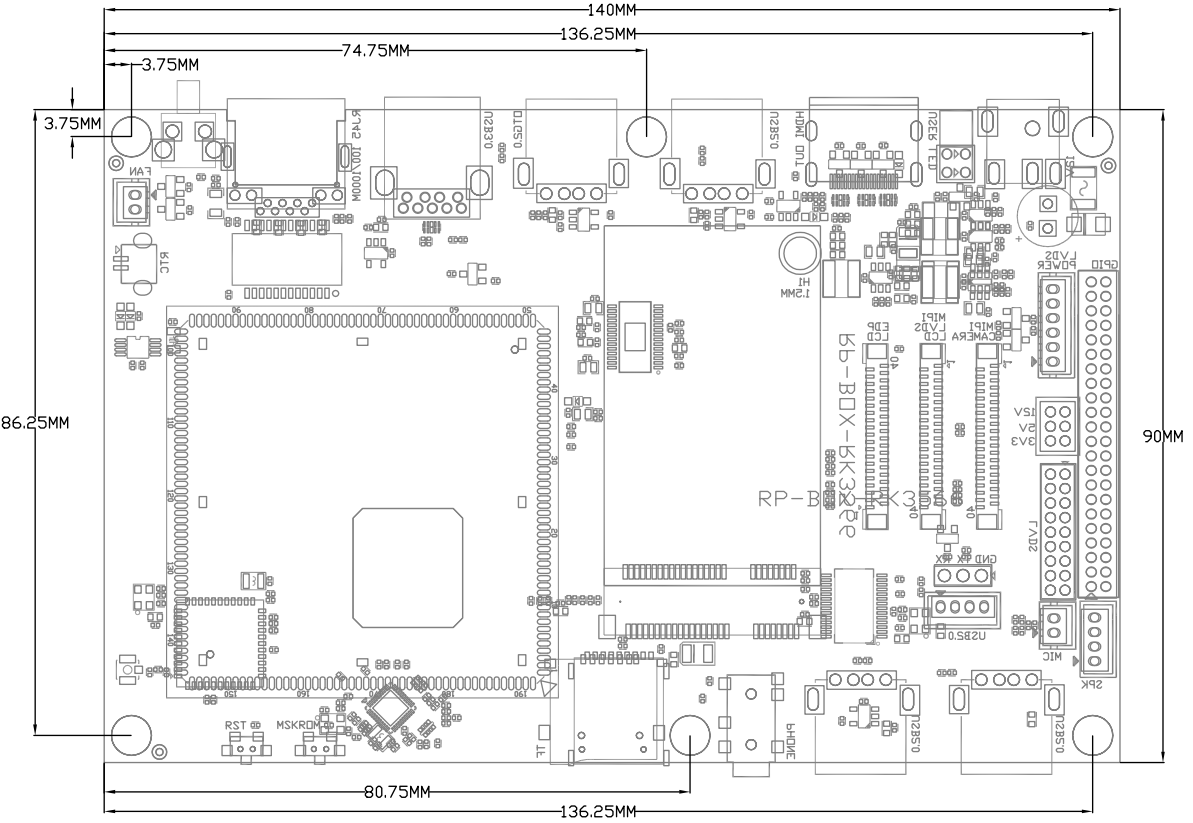

PCB尺寸图

接口标识图

硬件指标参数

主板尺寸	140mm长90mm宽14mm高
CPU	ROCKCHIP RK3566 四核A55 1.8GHz
NPU	0.8T 算力神经网络单元
GPU	ARM G52 2EE
内存	LPDDR4标配2GB 选配4GB/8GB
存储器	EMMC 5.1 标配8GB 选配32GB/64GB
电源管理	RK809-5
工作电压	12V 2A以上
支持系统	Andriod 11/ Ubuntu1804+ROS/ Linux+QT5.14/Diban9
运行温度	-10到+75度
寿命	连续运行寿命大于5年以上

常用接口

USB	HOST 6路USB口（5路外接，1路内插式）一路USB 3.0，另一路OTG2.0
串口	4路TTL 3.3V电平
SPI	3路SPI
I2C	2路I2C
ADC	2路ADC模拟输入口
其他扩展接口	25路IO（复用串口及SPI）
HDMI输出	HDMI 2.0 (可与MIPI/EDP/LVDS同显)
MIPI DSI 显示	支持4 lane 显示接口最高1920x1200
eDP 显示	2 lane 最高 1920x1080
LVDS显示	支持单路6/8位 LVDS输出最高1280x800
MIPI CSI 输入	2路摄像头可支持双MIPI raw数据输入
以太网	1路 10M/100M/1000M
语音输出	1路耳机左右声道输出，二路喇叭输出 5W/8欧
语音输入	1路麦克风输入
WIFI	WIFI 2.4G/5G 双频(AP6256)
蓝牙	1路5.0G 蓝牙+BLE(AP6256)
RTC	外挂RTC（HYM8563）功耗小于0.2uA
3G/4G	可内置4G功能,PCI-E 3G/4G上网
TF卡	支持TF卡
RTC实时时钟	外置纽扣电池支持掉电时间保存(独立 HYM8563)
系统升级	支持本地USB升级

功能及驱动支持列表

	Linux 4.19 Debian 9	Linux 4.19 Buildroot QT5.14	Linux 4.19 Ubuntu18.04	Linux 4.19 Ubuntu18.04
硬件外设驱动
HDMI 1080P显示	√	√	√	√
MIPI显示屏(5寸 720x1280加触摸总成)	√	√	√	√
MIPI显示屏(7寸 720x1280加触摸总成)	√	√	√	√
MIPI显示屏(8寸 800x1280加触摸总成)	√	√	√	√
MIPI显示屏(10.1寸 800x1280加触摸总成)	√	√	√	√
LVDS显示屏(10.1寸 1024x600加触摸总成)	√	√	√	√
eDP显示屏(13.3寸 1920x1080加触摸总成)	√	√	√	√
LED灯(进系统呼吸灯)	√	√	√	√
RTC(外挂HYM8563，掉电时间保存)	√	√	√	√
喇叭（底板可接5W/8欧嗽,播放声音）	√	√	√	√
耳机（带耳机检测功能）	√	√	√	√
麦克风输入	√	√	√	√
摄像头USB接口(双目或单目)	√	√	√	√
2.4G/5G 双频WIFI(AP6256 iperf测试)	√	√	√	√
2.4G/5G 蓝牙(AP6256 支持BLE且相互传文件)	√	√	√	√
USB2.0 OTG 标准A口(主重设备切换，ADB/HOST)	√	√	√	√
USB3.0 HOST 标准A口(3.0U盘/3.0 USB相机)	√	√	√	√
USB2.0 HOST 排针式(2.0U盘/2.0 USB相机)	√	√	√	√
USB2.0 HOST 标准A口(2.0U盘/2.0 USB相机)	√	√	√	√
PCIE2.0	√	√	√	√
SATA2.0	√	√	√	√
千兆以太网1（RTL8211F LED指示灯及iperf测试）	√	√	√	√
调试串口（可收发，也可作为普通串口）	√	√	√	√
串口3/6/7/9（可正常收发数据）	√	√	√	√
TF卡（测试最大128G TF卡相互传文件）	√	√	√	√
复位键（系统复位功能）	√	√	√	√
升级键（长按上电能进入烧写模式）	√	√	√	√
4G通迅（移远EC20 CAT1）	√	√	√	√
ADC0/1 排针引出数据读取	√	√	√	√
SPI1/2/3 接收发送	√	√	√	√
总线驱动
PCIE 驱动	√	√	√	√
SPI 驱动	√	√	√	√
ADC 驱动	√	√	√	√
I2C 驱动	√	√	√	√
PWM 驱动	√	√	√	√
SDIO 驱动	√	√	√	√
GPIO 驱动	√	√	√	√
USB 驱动	√	√	√	√
软件功能
.H264视频编码 1080P 100fps	√
.H264视频解码 4K 60fps	√
.H265视频编码 1080P 100fps	√
.H265视频解码 4K 60fps	√
USB打印机	√
USB升级	√	√	√	√
TF卡升级	√
OTA升级	√
序列号	√
MAC地址	√
体眠唤醒

电流参数表

项目		最小	典型	最大
电源参数	电压	11V	12V	15V
	纹波		50mV
	3V RTC耗电		0.9uA
	开机电流	92mA	195mA	325mA
	桌面静态电流		115mA
	开机电流	205mA	265mA	468mA
	桌面静态电流		225mA
环境	相对湿度	--	65%	75%
	工作温度	-10℃	--	75℃
	存储温度	-30℃	-0℃	100℃
