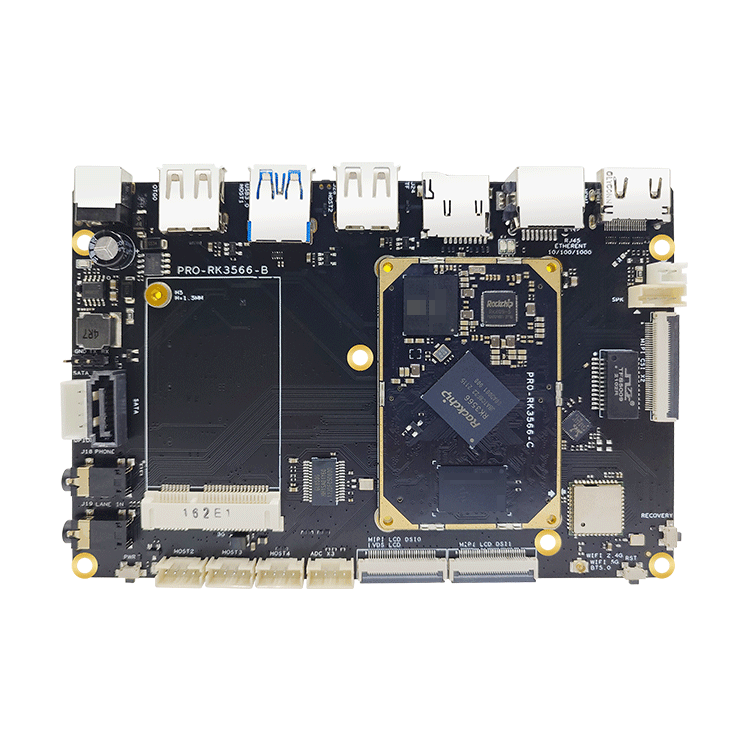

瑞芯微 PRO-RK3566 扩展板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍

点击立即购买PRO-RK3566开源主板>>



CPU方框图


核心板方框图


产品展示



PCB尺寸图



接口标识图


硬件指标参数

尺寸135mm长*90mm宽*14mm高
连接方式板对板连接器
CPUROCKCHIP RK3566 四核A55
GPUMali G52
内存DDR4 标配2GB 选配4G
存储器EMMC 5.1 标配8GB 选配16GB/32G/64G
电源管理RK809-5
锂电池带电量检测
工作电压12V 1.5A以上
支持系统Andriod/Ubuntu/Linux
运行温度-10到+60度
寿命连续运行寿命大于5年以上


常用接口

USB HOST2.05路USB,2路外接标准USB其中一路OTG, 3路内接
USB HOST3.01路外接标准USB 3.0接口
串口5路TTL串口,其中一路为DEBUG
HDMI显示1路HDMI显示 支持1080P
EDP显示支持EDP显示输出 最高1080P
LVDS显示支持单路LVDS显示输出 最高1280x800
MIPI DSI 显示2路 DSI显示输出 最高2K
MIPI CSI 输入2路CSI MIPI摄像头接口
以太网1路 10M/100M/1000M
语音输出1路耳机左右声道输出,二路喇叭输出 5W/8欧
语音输入1路LANE IN输入
SATASATA 硬盘接口
TF卡TF卡接口最大128G
WIFIAP6256 2.4G/5G 双频WIFI
蓝牙AP6256 2.4G 蓝牙 5.0
SPI3路SPI接口
I2C2路I2C接口
PDM4路 PDM 硅麦接口
GPIO6路独立GPIO接口
GPS外置GPS(可选)
ADC3路ADC输入
3G/4G4G功能,PCI-E 3G/4G上网
RTC实时时钟HYM8563 外置纽扣电池支持掉电时间保存
系统升级支持本地USB升级


电流参数表

ItemThe smallest
Typicalmaximum
Power parametersVoltage11V11V15V
Ripple
50mV
3V RTC power consumption
0.9uA

Mainboard current test

(Other peripherals are not connected

Boot current92mA195mA325mA
Desktop quiescent current
115mA

Mainboard current test

Connect 7 inch 1024x60

Turn-on current
205mA265mA468mA
Desktop quiescent current
225mA
surroundingsRelative humidity--65%75%
Working temperature-10℃--60℃
Storage temperature-30℃-0℃100℃
