| 尺寸 | 长60mm x 宽40mm x 高4.8mm |

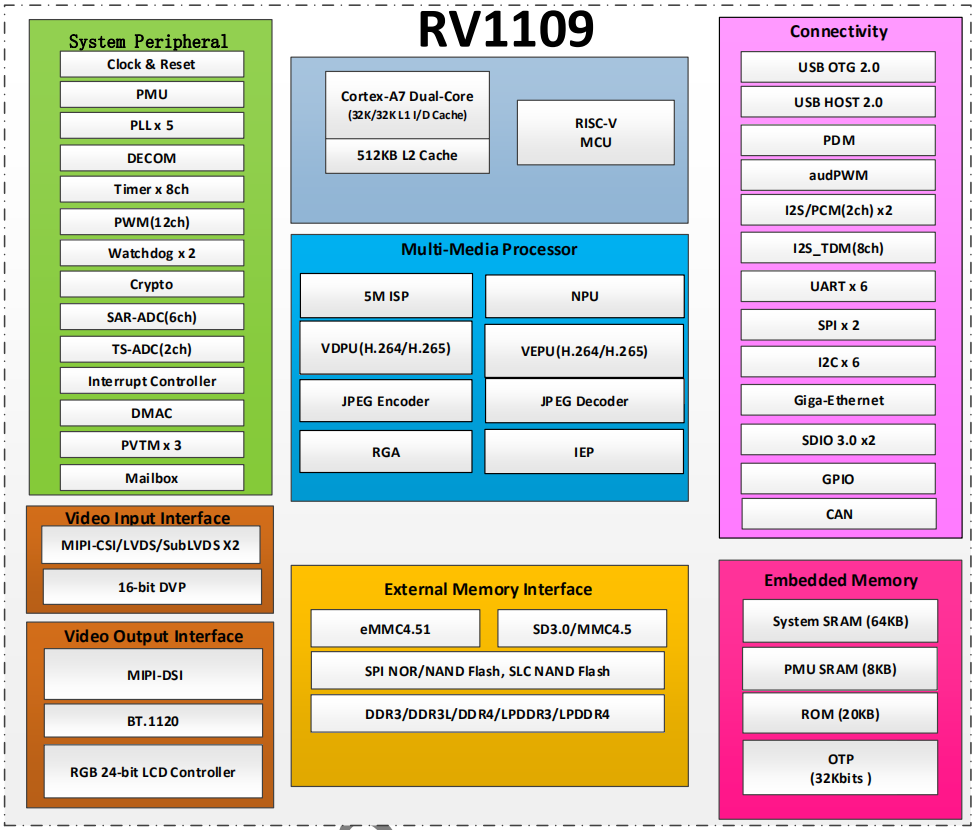

| CPU | 瑞RV1109 双核主频 1200MHz |
| NPU | 1.2 TOPS NPU |
| 内存 | LPDDR4标配1G（2G/4G批量可选) |
| 存储器 | eMMC标配 8G（4G/16G/32G/64G批量可选) |
| 电源管理 | RK809-2 支持动态电源管理 |
| 工作电压 | 输入电压 5V 最大功率小于2W (不接任何外设) |
| 支持系统 | Linux 4.19 + QT 5.12 |
| 运行温度 | -10到+75度 |
| 寿命 | 连续运行寿命大于5年以上 |
| USB接口 | 二路USB，一路独立OTG，一路独立HOST |
| UART串口 | 6路TTL 3.3V电平，其中一路为Debug |
| GPIO接口 | 98路GPIO（备注：有复用功能，请查本规格书引脚定义） |
| PWM接口 | 12路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义) |
| MIPI DSI 显示 | 1路最大1920x1080 60fps |
| RGB显示 | 1路RGB 888显示接口，最大1920x1080 |
| DVP摄像头接口 | 1路16位并行DVP 摄像头接口 |
| MIPI摄像头接口 | 2路 MIPI CSI RAW数据 摄像头接口 |
| 语音输出 | 1路左右声道输出，底板外挂10W功放 |
| 语音输入 | 1路PDM数字硅麦输入，1路模拟LANE_IN输入 |
| SDIO接口 | 2路SDIO接口，一路TF卡，另一路可接WIFI |
| IR红外接口 | 1路IR 红外接收接口 |
| ADC接口 | 6路ADC接口 |
| I2C接口 | 5路I2C接口 |
| SPI接口 | 2路SPI接口 |
| CAN | 1路CAN总线 |
| 以太网 | 一路RGMII PHY接口，千兆以太网 |
| 系统升级 | 支持本地USB升级 |
| 功能列表 | Linux内核4.19 buildroot 5. |
| 硬件功能 | |
| RTC时间保存 HY8563 | √ |
| 复位键 | √ |
| 烧写链 | √ |
| 功能键 ADC0 | √ |
| USB OTG device模式 ADB | √ |
| USB OTG HOST模式 | √ |
| USB HOST接口 | √ |
| TF卡 最大128GB | √ |
| 调试串口2 | √ |
| 4路功能串口1,3,4,5 | √ |
| 5路可控GPIO | √ |
| 5路ADC接口 | √ |
| MIPI摄像头接口 IMX307 | √ |
| MIPI双目摄像头 GC2093+GC2093 | √ |
| MIPI双目摄像头 GC2053+OV2718 | √ |
| USB 摄像头 YVC | √ |
| MIPI 显示屏+触摸屏 最大1920x1080 | √ |
| 耳机输出 | √ |
| 喇叭输出（带耳机检测功能） | √ |
| LANE IN 双声道语音输入 | √ |
| PDM数字硅麦 | √ |
| SDIO wifi AP6256 5G双频 | √ |
| BT蓝牙 5.0+BLE | √ |
| 千兆以太网 RTL8211F 自适应100/1000M | √ |
| 4G通信 EC20 | √ |
| 恢复出厂设置 | √ |
| USB转串口 | √ |
| USB转网口 | √ |
| 看门狗API调用 | √ |
| 驱动列表 | |
| rk809-2 PMIC 驱动 | √ |
| 以太网 RTL8211F 驱动 | √ |
| SDIO WIFI+BT AP6256 驱动 | √ |
| UART串口驱动 | √ |
| MIPI 显示屏驱动 | √ |
| I2C触摸屏驱动 | √ |
| RTC时间保存 驱动 | √ |
| EC20 驱动 | √ |
| SPI 驱动 | √ |
| ADC 驱动 | √ |
| I2C 驱动 | √ |
| PWM 驱动 | √ |
| SDIO 驱动 | √ |
| GPIO 驱动 | √ |
| USB 驱动 | √ |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 4.5V | 5V | 5.5V |
| 纹波 | -- | 50mV | 90mV | |
| 电流 | 125mA | -- | -- | |
| 电源电流 | 开机电流 | 115mA | 235mA | 511mA |
| 无显示屏，接USB摄像头 | 165mA | 305mA | 570mA | |
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
