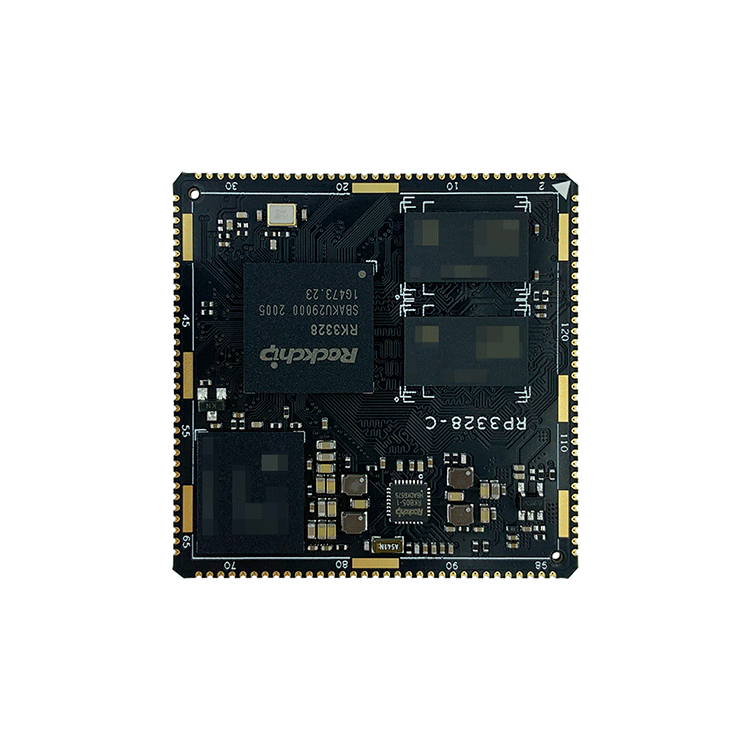

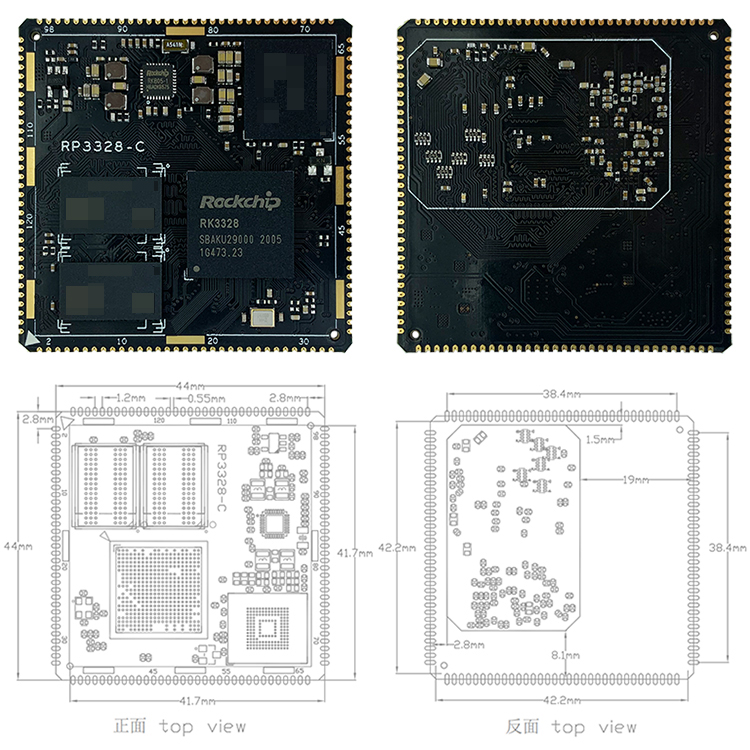

尺寸 | 长44mm x 宽44mm x 高3.0mm |
CPU | ROCKCHIP RK3328 四核A53 |
GPU | Mali 450 MP2 |
内存 | DDR4标配1GB(2GB批量可选) |
存储器 | EMMC 5.1标配8GB(16GB/32GB/64GB批量可选) |
电源管理 | RK805-1 |
工作电压 | 5V 2A以上 |
支持系统 | Android 7.1/Ubuntu16.04/Linux+QT/debian |
运行温度 | -10℃到+60℃ |
寿命 | 连续运行寿命大于5年以上 |
USB2.0 | 二路USB2.0 其中一路为OTG |
USB3.0 | 一路USB3.0 |
UART串口 | 3路串口,其中一路debug |
GPIO接口 | 可复用GPIO高达40 |
CVBS | 支持 CVBS输出 |
I2C接口 | 2路I2C接口 |
I2S接口 | 一路8通道I2S接口 |
SPI接口 | 1路SPI接口 |
SDIO接口 | 1路SDIO接口 wifi AP6212 |
HDMI | HDMI高清输出 支持4K/1080P显示 |
TF卡 | 1路TF卡 |
以太网 | 主集成100M 以太网芯片 |
系统升级 | 支持USB卡本地升级 |
功能列表 | Android 7.1 Linux4.4 | Linux Ubuntu1604 | Linux buildroot | Linux Debian |
硬件功能 | ||||
HDMI接口 | √ | √ | √ | √ |
USB摄像头 | √ | √ | √ | √ |
USB HOST | √ | √ | √ | √ |
USB OTG | √ | 无 | 无 | 无 |
GPIO | √ | √ | √ | √ |
功能按键 | √ | 无 | 无 | 无 |
SDIO AP6212 WIFI 150Mbps | √ | √ | √ | √ |
SDIO AP6212 BT 4.0 | √ | 无 | 无 | 无 |
以太网 10M/100M/1000M | √ | √ | √ | √ |
喇叭 | √ | √ | √ | √ |
耳机 | √ | √ | √ | √ |
麦克风 | 无 | 无 | 无 | 无 |
串口 | √ | √ | √ | √ |
TF卡 | √ | √ | √ | √ |
重力传感器 | 无 | 无 | 无 | 无 |
RTC时间保存 | √ | √ | √ | √ |
GPS | √ | 无 | 无 | 无 |
4G或4G模块扩展 | √ | √ | √ | √ |
总线驱动 | ||||
SPI驱动 | √ | √ | √ | √ |
ADC驱动 | √ | √ | √ | √ |
I2C驱动 | √ | √ | √ | √ |
PWM驱动 | √ | √ | √ | √ |
SDIO驱动 | √ | √ | √ | √ |
GPIO驱动 | √ | √ | √ | √ |
USB驱动 | √ | √ | √ | √ |
软件功能 | ||||
双屏同显 | 无 | 无 | 无 | 无 |
双屏异显(LCD+HDMI) | 无 | 无 | 无 | 无 |
双屏异显(LVDS+eDP) | 无 | 无 | 无 | 无 |
双屏异显(MIPI+LVDS) | 无 | 无 | 无 | 无 |
双屏双触摸(I2C+USB) | 无 | 无 | 无 | 无 |
usb双摄像头同时预览 | √ | √ | √ | √ |
WIFI热点 | √ | √ | √ | √ |
USB打印机 | √ | √ | √ | √ |
USB升级 | √ | √ | √ | √ |
TF卡升级 | √ | 无 | 无 | 无 |
OTA升级 | √ | 无 | 无 | 无 |
恢复出厂设置 | √ | 无 | 无 | 无 |
序列号 | √ | 无 | 无 | 无 |
MAC地址 | √ | √ | √ | √ |
体眠唤醒 | √ | √ | √ | √ |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 4.5V | 5V | 5.5V |
纹波 | -- | -- | 50mV | |
电流 | 365mA | -- | -- | |
电源电流 (未接其他外设) | 开机启动电流 | 370mA | 576mA | 1023mA |
桌面静态电流 | 360mA | |||
电源电流 (接显示屏) | ||||
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -10℃ | -- | 60℃ | |
存储温度 | -30℃ | -0℃ | 90℃ |
