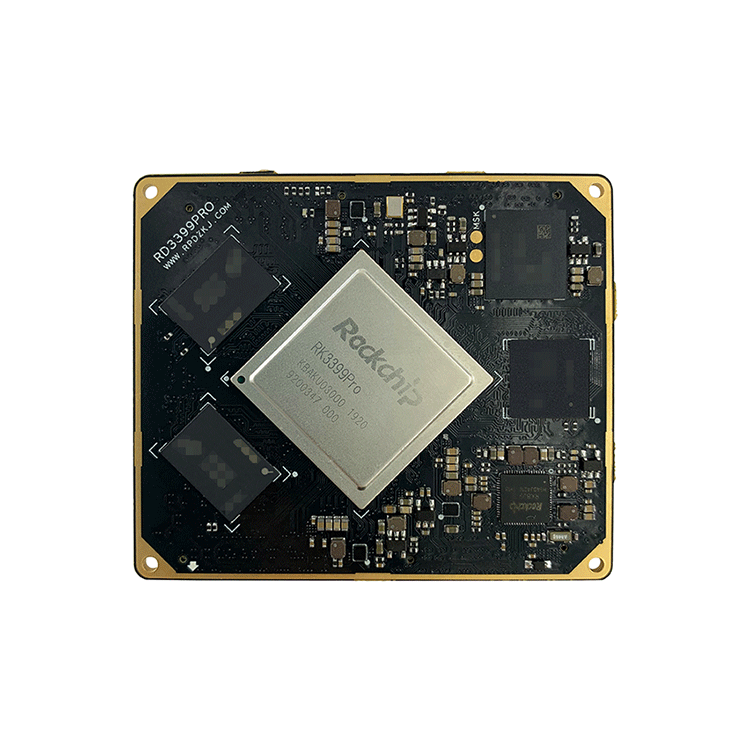

尺寸 | 长70mm x 宽60mm x 高5.2mm |
CPU | RK3399pro六核 主频1.8GHz |
NPU | 3.0 TOPs算力 |
GPU | Mali-T860 MP4 GPU |
CPU内存 | LDDR4标配2GB(4GB批量可选) |
NPU内存 | LDDR3标配1GB(2GB批量可选) |
存储器 | eMMC标配16GB(8GB/32GB/64GB批量可选) |
电源管理 | RK809-3 支持待机,按键开关机 |
工作电压 | 输入电压5V最大功率小于8W (不接任何外设) |
支持系统 | 支持5大操作系统Android 9.0/Linux+QT5.9/ Ubuntu16.04/Debian9/Fedora28 |
运行温度 | -10℃到+60℃ |
寿命 | 连续运行寿命大于3年以上 |
USB接口 | 4路独立USB接口,二路USB3.0,二路USB2.0 |
UART串口 | 5路TTL 3.3V电平,其中一路为Debug |
GPIO接口 | 40路GPIO(备注:有复用功能,请查看相关原理图) |
PWM接口 | 3路PWM 3.3V电平 |
MIPI DSI显示 | 2路MIPI DSI可支持双路,也可拆分二单路 |
eDP显示 | 支持eDP1.3 4线 10.8Gbps |
HDMI显示 | 1路HDMI输出 1920x1080 1080P 60fps |
DVP摄像头接口 | 1路8位并行DVP摄像头接口 |
MIPI CSI摄像头接口 | 2路MIPI CSI 可支持双ISP输入 最高达13MPix/s |
语音输出 | 1路左右声道输出,底板外挂10W功放 |
语音输入 | 1路麦克风输入 |
PCIE接口 | 支持PCIe2.0 4full-duplex lanes |
SDIO接口 | 2路SDIO接口,一路TF卡,另一路接WIFI |
IR红外接口 | 1路IR红外接收接口 |
ADC接口 | 6路ADC接口 |
I2C接口 | 5路I2C接口 |
SPI接口 | 4路SPI接口 |
I2S接口 | 支持8通道I2S接口输出 |
以太网 | 一路GMAC PHY接口 |
输出电源 | 多路电源输出1.8V 2.8V 3.3V |
系统升级 | 支持本地USB升级 |
功能列表 | Linux4.4 Android 9.0 | Linux4.4 Ubuntu1604 | Linux4.4 buildroot +QT5.9 | Linux4.4 Debian9 | Linux4.4 Fedora28 |
硬件功能 | |||||
5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ | √ |
5.5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ | √ |
7寸MIPI屏+I2C触摸(1024x600) | √ | √ | √ | √ | √ |
8寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ |
10.1寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ |
13.3寸EDP屏+USB触摸(1920x1080) | √ | √ | √ | √ | √ |
HDMI 1080P接口 | √ | √ | √ | √ | √ |
HDMI 4K接口 | √ | √ | √ | √ | √ |
MIPI接口 | √ | √ | √ | √ | √ |
EDP接口 | √ | √ | √ | √ | √ |
电容屏接口(I2C) | √ | √ | √ | √ | √ |
OV13850(MIPI) | √ | 无 | 无 | 无 | 无 |
USB摄像头 | √ | √ | √ | √ | √ |
USB HOST | √ | √ | √ | √ | √ |
USB OTG | √ | 无 | 无 | 无 | 无 |
GPIO | √ | √ | √ | √ | √ |
功能按键 | √ | √ | √ | √ | √ |
SDIO AP6356S WIFI 双频 | √ | √ | √ | √ | √ |
SDIO AP6356S BT 4.0 (UART) | √ | 无 | 无 | 无 | 无 |
以太网 10M/100M/1000M | √ | √ | √ | √ | √ |
喇叭 | √ | √ | √ | √ | √ |
耳机 | √ | √ | √ | √ | √ |
麦克风 | √ | √ | √ | √ | √ |
串口 | √ | √ | √ | √ | √ |
TF卡 | √ | √ | √ | √ | √ |
RTC时间保存 | √ | √ | √ | √ | √ |
4G或4G模块扩展 | √ | √ | √ | √ | √ |
IR | |||||
NPU | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
NPU MIPI DSI | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
NPU MIPI CSI | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
NPU SPI | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
NPU GPIO | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
NPU Debug Uart | √ | √ | √ | √ | √ |
驱动列表 | |||||
SPI驱动 | √ | √ | √ | √ | √ |
ADC驱动 | √ | √ | √ | √ | √ |
I2C驱动 | √ | √ | √ | √ | √ |
PWM驱动 | √ | √ | √ | √ | √ |
SDIO驱动 | √ | √ | √ | √ | √ |
GPIO驱动 | √ | √ | √ | √ | √ |
USB驱动 | √ | √ | √ | √ | √ |
软件功能 | |||||
双屏同显 | √ | ||||
双屏异显(LCD+HDMI) | √ | √ | √ | √ | √ |
双屏异显(MIPI+eDP) | √ | 无 | 无 | 无 | 无 |
双屏双触摸(I2C+USB) | √ | 无 | 无 | 无 | 无 |
MIPI双摄像头同时预览 | 无 | 无 | 无 | 无 | |
usb双摄像头同时预览 | √ | √ | √ | √ | √ |
WIFI热点 | √ | √ | 无 | 无 | 无 |
USB打印机 | √ | √ | √ | √ | √ |
USB升级 | √ | √ | √ | √ | √ |
TF卡升级 | √ | 无 | 无 | 无 | 无 |
OTA升级 | √ | 无 | 无 | 无 | 无 |
恢复出厂设置 | √ | 无 | 无 | 无 | 无 |
序列号 | √ | 无 | 无 | 无 | 无 |
MAC地址 | √ | √ | √ | √ | √ |
体眠唤醒 | √ | 无 | 无 | 无 | 无 |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 4.5V | 5V | 5.5V |
纹波 | -- | 50mV | 120mV | |
电流 | 332mA | -- | -- | |
电源电流 (未接其他外设) | 开机电流 | 389mA | 596mA | 1285mA |
播放声音 | 656mA | 675mA | 853mA | |
接HDMI开机电流 | 736mA | 763mA | 925mA | |
电源电流 (接显示屏) | MIPI 1024*600 | 751mA | 753mA | 789mA |
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -10℃ | -- | 60℃ | |
存储温度 | -30℃ | -0℃ | 100℃ |
