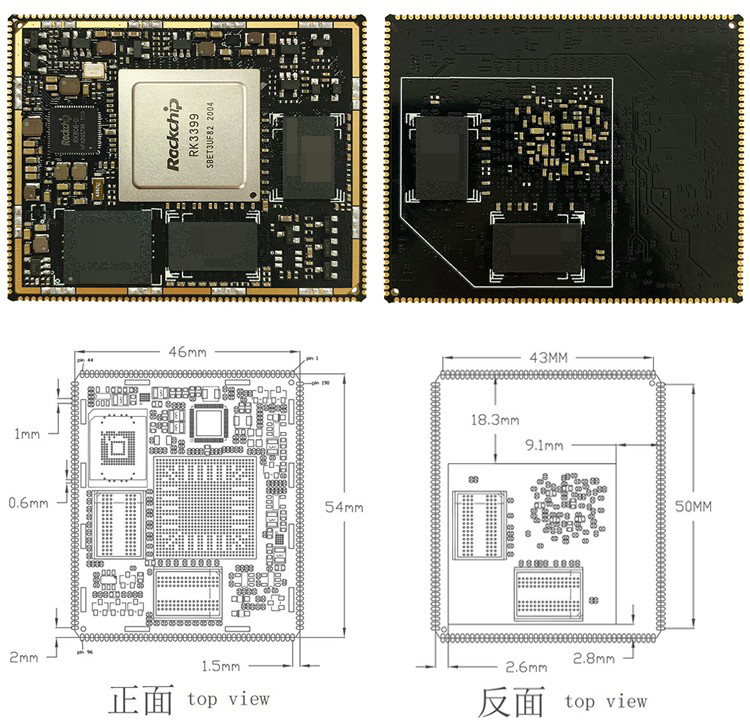

尺寸 | 长54mm x 宽46mm x 高3.2mm |

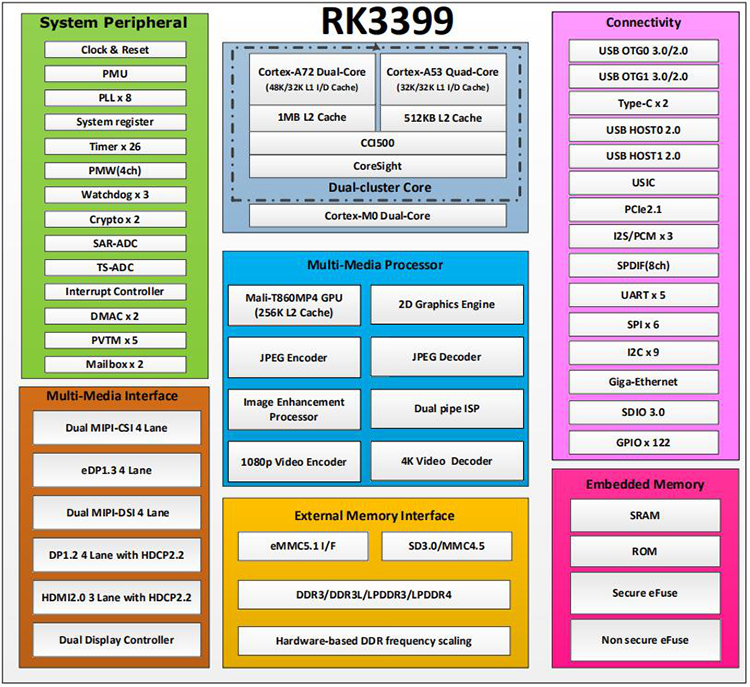

CPU | ROCKCHIP RK3399 六核A72双+A53四 |
GPU | Mali T860 MP4 |
内存 | DDR3标配2GB(4GB批量可选) |
存储器 | eMMC 5.1标配16GB(8GB/32GB/64GB批量可选) |
电源管理 | RK808-D |
工作电压 | 5V 2A以上 |
支持系统 | Android 7.1/8.1 / Ubuntu16.04/Linux+QT |
运行温度 | -10℃到+75℃ |
寿命 | 连续运行寿命大于5年以上 |
USB2.0 | 2路USB2.0 |
USB3.0 | 2路USB3.0或1路TYPE-C |
TYPE-C | 1路TYPE-C |
UART串口 | 5路串口 |
GPIO接口 | 可复用GPIO高达75 |
PWM接口 | 3路PWM |
MIPI DSI | 支持8 Lane 最高支持2K/4K |
MIPI CSI | 2路CSI 最高支持二路1300W |
HDMI显示 | HDMI高清输出 支持4K/1080P显示 |
SDIO接口 | 1路SDIO接口 |
ADC接口 | 3路模拟ADC输入接口 |
I2C接口 | 3路I2C接口 |
I2S接口 | 1路I2S接口 |
SPI接口 | 5路SPI接口 |
以太网 | PHY接口,底板加PHY可扩展10/100/1000以太网 |
TF卡 | 1路TF卡 |
系统升级 | 支持USB/TF卡本地升级 |
功能列表 | Android 7.1 Linux 4.4 | Android 8.1 Linux 4.4 | Linux Ubuntu1604 | Linux buildroot | Linux Debian |
硬件功能 | |||||
5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ | √ |
7寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ |
8寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ |
10.1寸MIPI屏+I2C触摸(1920x1200) | √ | √ | √ | √ | √ |
13.3寸EDP屏+USB触摸(1920x1080) | √ | √ | √ | √ | √ |
HDMI接口 | √ | √ | √ | √ | √ |
MIPI接口 | √ | √ | √ | √ | √ |
EDP接口 | √ | √ | √ | √ | √ |
电容屏接口(I2C) | √ | √ | √ | √ | √ |
OV13850(MIPI) | √ | √ | 无 | 无 | 无 |
USB摄像头 | √ | √ | √ | √ | √ |
USB HOST | √ | √ | √ | √ | √ |
USB OTG | √ | √ | 无 | 无 | 无 |
GPIO | √ | √ | √ | √ | √ |
功能按键 | √ | √ | 无 | 无 | 无 |
SDIO AP6356S WIFI 双频 | √ | √ | √ | √ | √ |
SDIO AP6356S BT 4.0 | √ | √ | 无 | 无 | 无 |
以太网 10M/100M/1000M | √ | √ | √ | √ | √ |
喇叭 | √ | √ | √ | √ | √ |
耳机 | √ | √ | √ | √ | √ |
麦克风 | √ | √ | √ | √ | √ |
串口 | √ | √ | √ | √ | √ |
TF卡 | √ | √ | √ | √ | √ |
重力传感器 | √ | √ | 无 | 无 | 无 |
RTC时间保存 | √ | √ | √ | √ | √ |
4G或4G模块扩展 | √ | √ | √ | √ | √ |
电池 | √ | √ | √ | √ | √ |
驱动列表 | |||||
SPI驱动 | √ | √ | √ | √ | √ |
ADC驱动 | √ | √ | √ | √ | √ |
I2C驱动 | √ | √ | √ | √ | √ |
PWM驱动 | √ | √ | √ | √ | √ |
SDIO驱动 | √ | √ | √ | √ | √ |
GPIO驱动 | √ | √ | √ | √ | √ |
USB驱动 | √ | √ | √ | √ | √ |
软件功能 | |||||
双屏同显 | √ | √ | 无 | 无 | 无 |
双屏异显(LCD+HDMI) | √ | √ | √ | √ | √ |
双屏异显(eDP+MIPI) | √ | 无 | 无 | 无 | |
双屏双触摸(I2C+USB) | √ | 无 | 无 | 无 | |
usb双摄像头同时预览 | √ | √ | √ | √ | √ |
MIPI双摄像头同时预览 | √ | √ | 无 | 无 | 无 |
WIFI热点 | √ | √ | √ | √ | √ |
USB打印机 | √ | √ | √ | √ | √ |
USB升级 | √ | √ | √ | √ | √ |
TF卡升级 | √ | √ | 无 | 无 | 无 |
OTA升级 | √ | √ | 无 | 无 | 无 |
恢复出厂设置 | √ | √ | 无 | 无 | 无 |
序列号 | √ | √ | 无 | 无 | 无 |
MAC地址 | √ | √ | √ | √ | √ |
体眠唤醒 | √ | √ | √ | √ | √ |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 4.5V | 5V | 5.5V |
纹波 | -- | -- | 50mV | |
电流 | 312mA | -- | -- | |
电源电流 (未接其他外设) | 开机启动电流 | 315mA | 630mA | 1215mA |
桌面静态电流 | 512mA | |||
待机电流 | 21mA | |||
电源电流 (接显示屏) | ||||
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -10℃ | -- | 75℃ | |
存储温度 | -30℃ | -0℃ | 90℃ |
